机动车螺旋弹簧阻尼减震结构设计方案

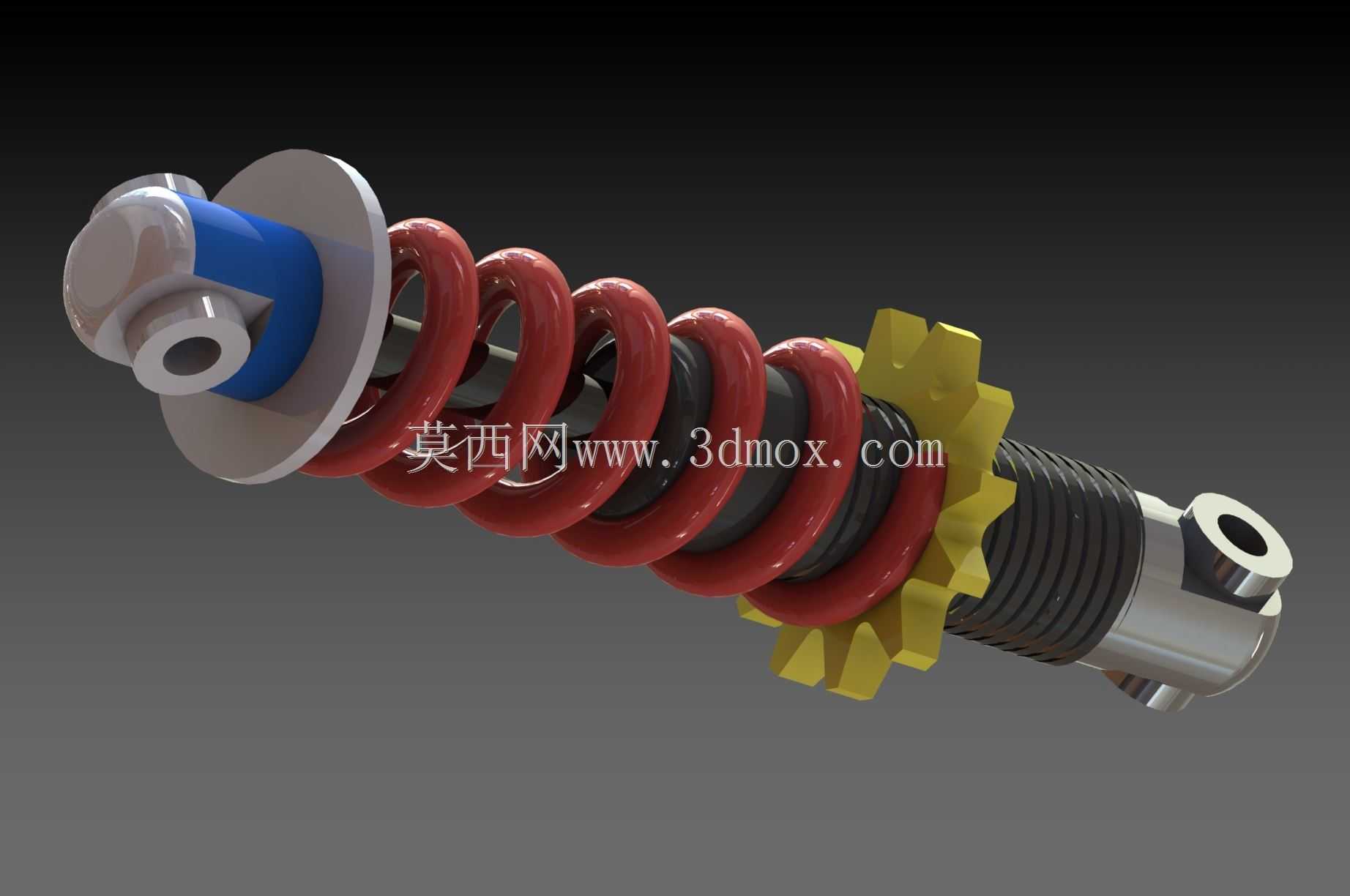

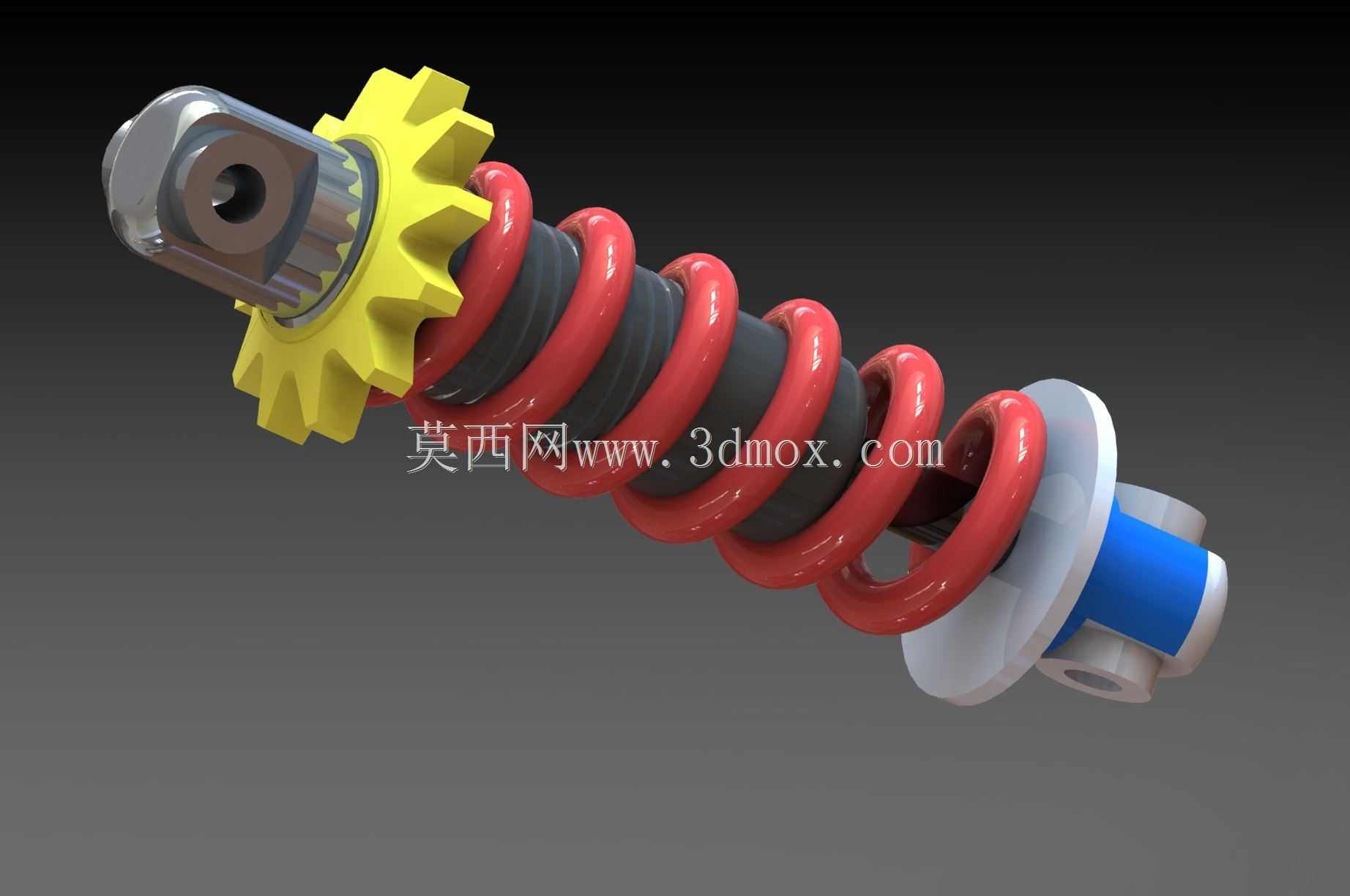

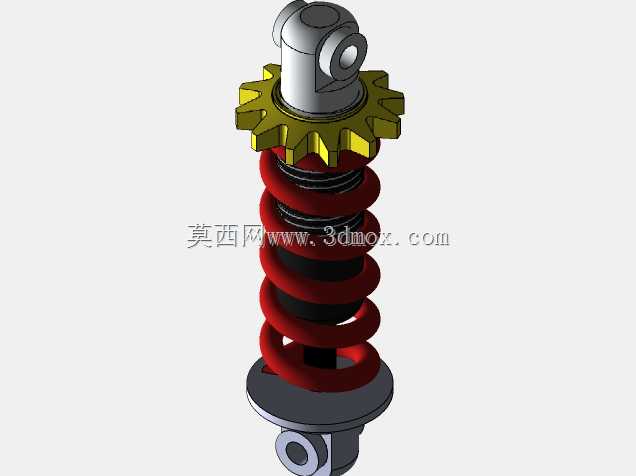

　　在机动车底盘悬架系统的设计环节，减震部件的匹配度直接决定了行驶过程中的滤震表现与操控稳定性，这套带螺旋弹簧的阻尼减震结构，是目前乘用车辆、非道路机动设备悬架系统中应用占比极高的结构形式。不同于单一弹性元件仅能实现冲击能量的暂时存储，该结构将螺旋弹簧与阻尼缸体同轴集成，能够在车轮受路面冲击产生垂向位移时，同步完成弹性支撑与振动能量的耗散，避免弹簧反复伸缩带来的车身持续余振。从结构布局来看，上端的铰接吊耳结构用于连接车身或车架承载点，铰接孔内预留了衬套安装空间，可通过橡胶衬套过滤高频细碎振动，同时允许减震器在悬架跳动过程中产生小角度摆动，适配悬架导向机构的运动轨迹，避免运动干涉。下端的铰接结构用于连接转向节或下摆臂等行走机构部件，

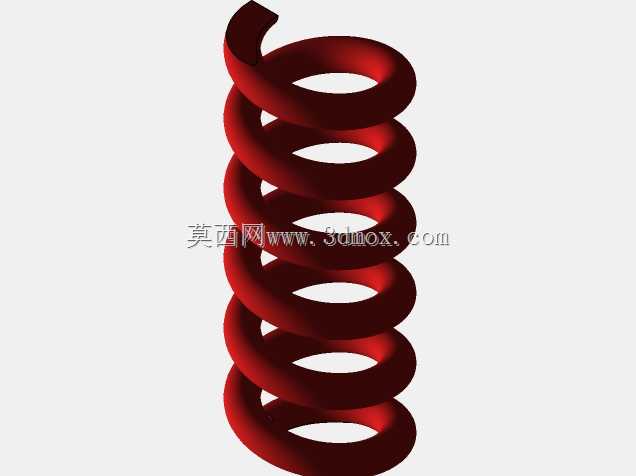

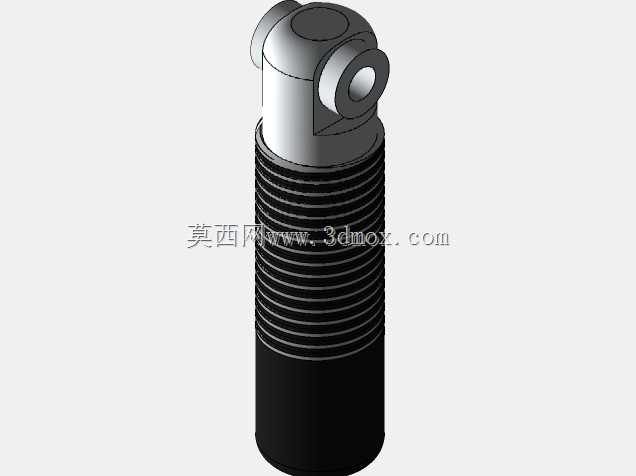

　　与上端安装点形成稳定的受力传力路径，将路面冲击载荷逐层传递至车身承载结构。中间段的红色螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧钢丝直径、有效圈数、中径参数均按照额定承载载荷匹配，能够在空载、满载不同载荷区间提供线性度稳定的弹性支撑力，弹簧上下两端设置了贴合弹簧端面的环形支撑座，上端支撑座集成了防尘挡圈结构，可阻挡行驶过程中飞溅的泥水、砂石接触阻尼缸活塞杆表面，避免活塞杆表面划伤导致的密封件失效、阻尼油泄漏问题。弹簧内侧的阻尼缸采用筒式液压阻尼结构，缸体表面设置的环形散热鳍片结构，能够在减震器往复伸缩过程中增大与空气的接触面积，将阻尼油往复节流产生的热量快速散出，避免长时间连续颠簸工况下阻尼油温度升高、粘度下降带来的阻尼力衰减问题。

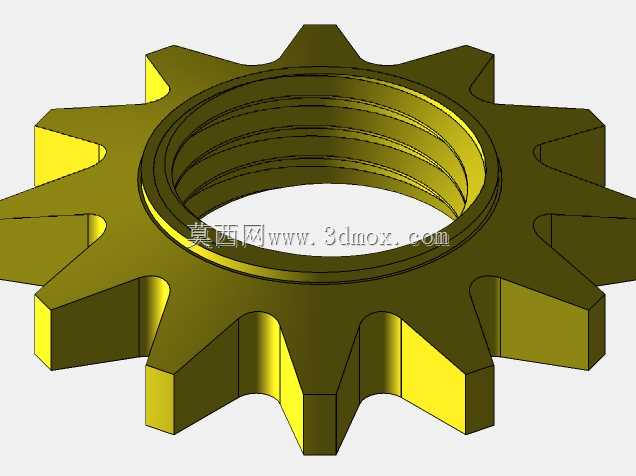

　　阻尼缸活塞杆表面做了硬铬镀层处理，表面粗糙度控制在极低水平，配合双唇口密封结构，既可以减少活塞杆往复运动的摩擦阻力，又能保证长期使用的密封可靠性。弹簧下端与阻尼缸之间设置的黄色调节齿圈结构，可通过旋转齿圈调整弹簧的预压缩量，从而适配不同载荷下的车身高度设定，满足不同使用场景下的悬架刚度匹配需求，比如重载工况下适当增大弹簧预压量，避免悬架触底，空载工况下调整至合适预压量保证乘坐舒适性。从安装边界来看，上下两个铰接孔的中心距在设计时严格匹配对应车型的悬架行程参数，最大拉伸长度、最小压缩长度均预留了足够的安全余量，避免悬架极限跳动时减震器被拉脱或压死；铰接孔的内径尺寸适配通用规格的连接销轴，安装时无需额外加工即可与对应车型的安装支座匹配，

　　降低改装与替换的适配成本。在实际应用场景中，这类减震结构不仅可用于常规乘用车辆的前、后悬架系统，也可适配小型非道路机动车辆、电动代步车辆、山地作业机械的行走缓冲系统，通过匹配不同刚度的弹簧与不同阻尼特性的阀系，可实现偏舒适或偏运动的调校取向：偏向舒适调校时，阻尼阀系的节流孔开度更大，低速压缩与回弹阻尼力更小，能够柔和过滤路面细碎颠簸；偏向运动调校时，阻尼阀系节流孔开度更小，阻尼力更大，能够在快速过弯、紧急变线时抑制弹簧的多余伸缩，减少车身侧倾与俯仰，提升操控响应速度。设计过程中需要重点校核弹簧的并紧高度与阻尼缸的极限压缩行程匹配关系，确保弹簧被压缩至并圈前，阻尼缸已经达到极限压缩位置，避免弹簧并圈产生刚性冲击；同时需要校核活塞杆的抗弯强度，因为车辆行驶过程中除了垂向载荷，还会受到侧向力作用，足够的活塞杆直径与表面硬度能够避免长期受侧向力导致的活塞杆弯曲、密封件偏磨问题。另外，上端支撑座的橡胶衬套刚度也需要与整体减震特性匹配，刚度过大会导致路感过于清晰、细碎振动直接传递至车身，刚度过小则会导致悬架响应滞后，影响操控精准度。
