KTM杜克200摩托动力单元结构设计

　　这款动力单元主要适配小排量运动型两轮摩托，日常城市通勤、近郊轻度非铺装路面骑行场景下都能稳定输出动力，是整车动力输出的核心载体，直接决定车辆的加速响应、爬坡能力以及高速巡航的动力储备表现。从结构设计来看，整体采用紧凑化布局思路，尽可能压缩动力单元的横向与纵向占用空间，给车架焊接预留足够的安装点位，同时兼顾骑行时的重心分布，让整车重心尽量靠近车辆几何中心，减少过弯时的重心偏移量，提升操控灵活性。缸体部分采用一体化压铸的铝合金壳体，既保证了缸体的结构强度，能够承受燃烧室高频爆燃带来的冲击载荷，又能通过铝合金优异的导热性能，把燃烧过程产生的热量快速传导到散热鳍片区域，配合自然风冷或者辅助油冷结构，把工作温度控制在合理区间，

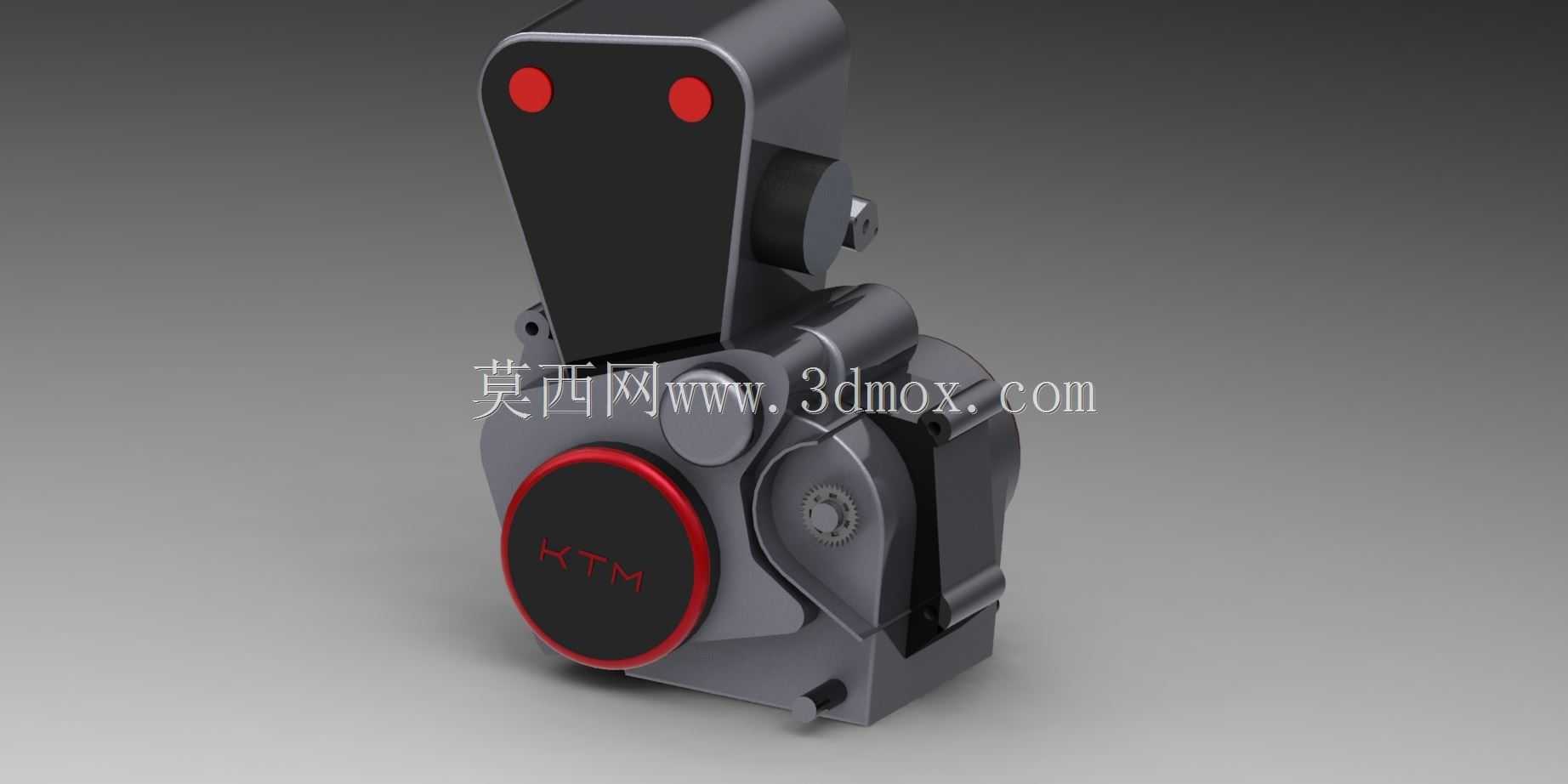

　　避免长时间高负荷运转出现热衰现象。侧面的红色密封端盖是离合器侧的检修口，设计时特意把密封槽的公差控制在0.02mm以内，配合耐油橡胶密封圈，能够杜绝机油渗漏问题，同时端盖采用快拆结构设计，日常维护更换离合器片的时候不需要拆解整个发动机侧盖，大幅降低维保的操作难度。上部的黑色安装支耳是和车架主梁连接的固定点位，两个安装孔的同轴度公差控制在0.01mm范围内，安装时配合减震衬套，能够把动力单元运转时产生的高频振动过滤掉大部分，避免振动直接传递到车架和手把位置，提升长途骑行的舒适度。输出轴端的结构预留了链轮安装的花键位，花键采用渐开线齿形，相比矩形花键承载能力更强，能够承受急加速时的大扭矩冲击，不会出现跳齿、打滑的问题。

　　设计过程中特意把机油道的走向做了优化，减少机油流动的弯折角度，降低机油泵的工作负载，保证冷启动时机油能够在3秒内到达各个润滑点位，减少冷启动阶段的部件磨损。曲轴箱的合箱面采用涂胶加定位销的双重密封结构，定位销的精度保证上下箱体的同轴度，密封胶采用耐温耐油的硅酮材质，即使在零下20度的低温环境或者120度的高温工作状态下，也不会出现密封失效漏油的问题。安装边界方面，整体宽度控制在320mm以内，高度控制在420mm以内，长度控制在380mm以内，能够适配大部分同级别钢管编织车架的安装空间，安装孔位的位置和主流200cc排量单缸引擎的安装点位保持通用，后续改装替换时不需要对车架进行额外的切割焊接，降低改装门槛。进气接口位于缸体后侧，

　　口径匹配32mm口径的节气门，安装时直接和空滤总成的出气口对接，接口处采用卡箍固定的方式，保证进气密封性，避免未经空滤过滤的灰尘进入气缸造成缸壁磨损。排气接口位于缸体前侧，法兰盘的安装孔位间距和同级别车型的排气头段通用，用户可以根据需求更换不同回压结构的排气，调整动力输出的特性。离合拉杆的安装位位于侧盖上方，预留的行程足够适配不同拉线长度的离合操纵结构，调整螺母的位置设计在便于伸手操作的区域，日常调整离合自由行程的时候不需要拆解额外的护板。整个动力单元的重量控制在28kg左右，相比同排量其他引擎轻了近3kg，轻量化的设计能够进一步降低整车的整备质量，提升推重比，让加速表现更轻快。在结构强度校核阶段，针对曲轴、连杆这些高频运动部件，都做了有限元受力分析，模拟1000小时连续高负荷运转的工况，确保部件的应力集中区域不会出现疲劳裂纹，使用寿命能够满足日常使用的需求。润滑系统采用压力飞溅复合式润滑，对于曲轴、连杆轴承这些高负荷点位采用压力供油润滑，对于缸壁、凸轮轴这些位置采用飞溅润滑，既保证润滑效果，又不会因为机油压力过高造成油封损坏。
