摩托车左侧浮动式前制动卡钳结构设计

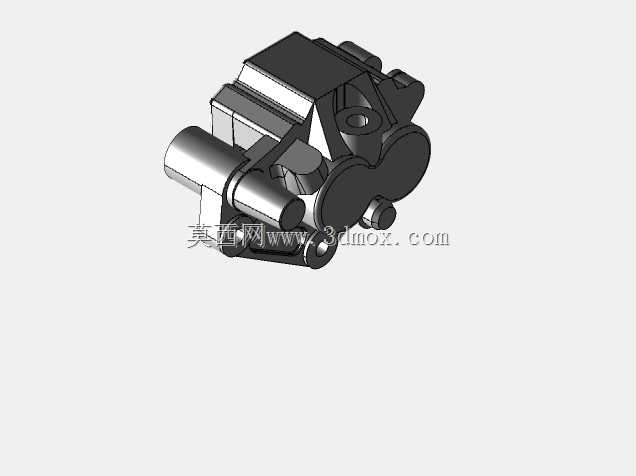

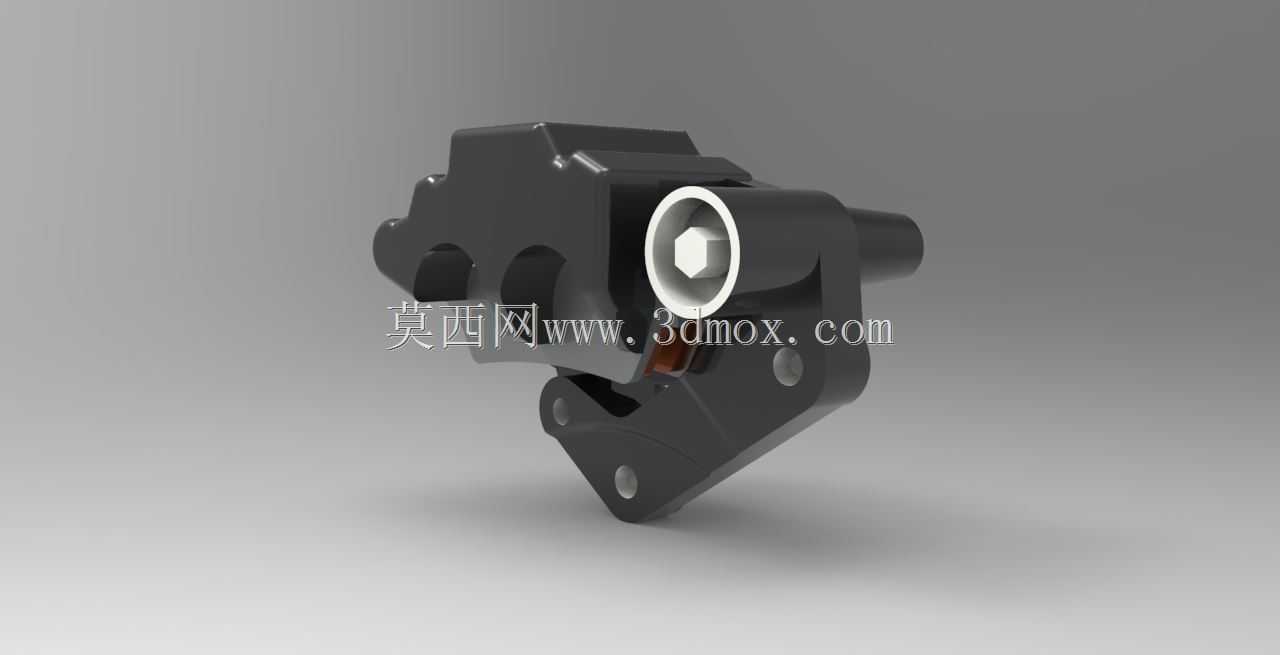

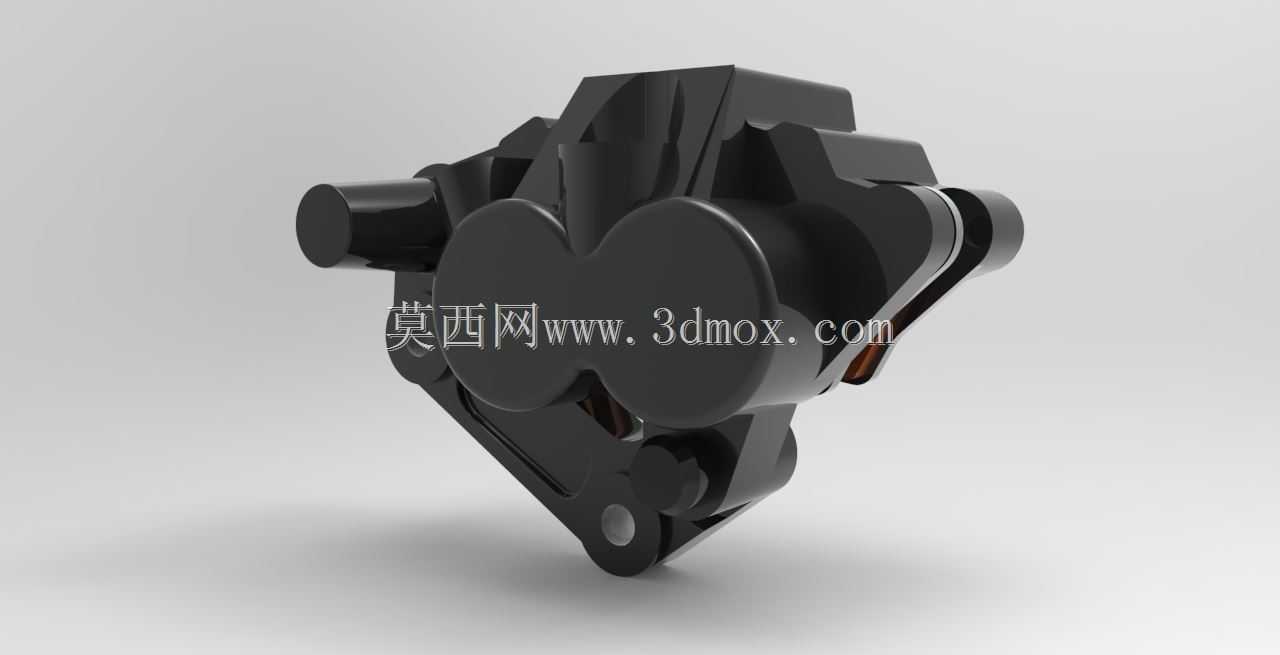

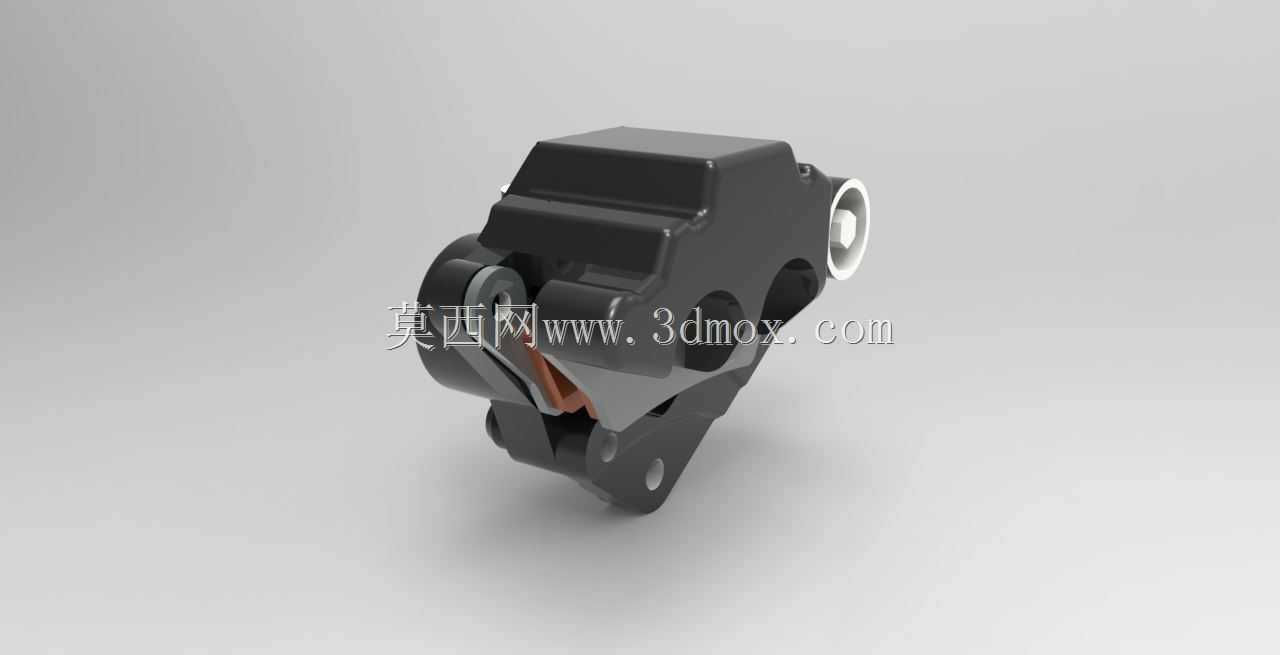

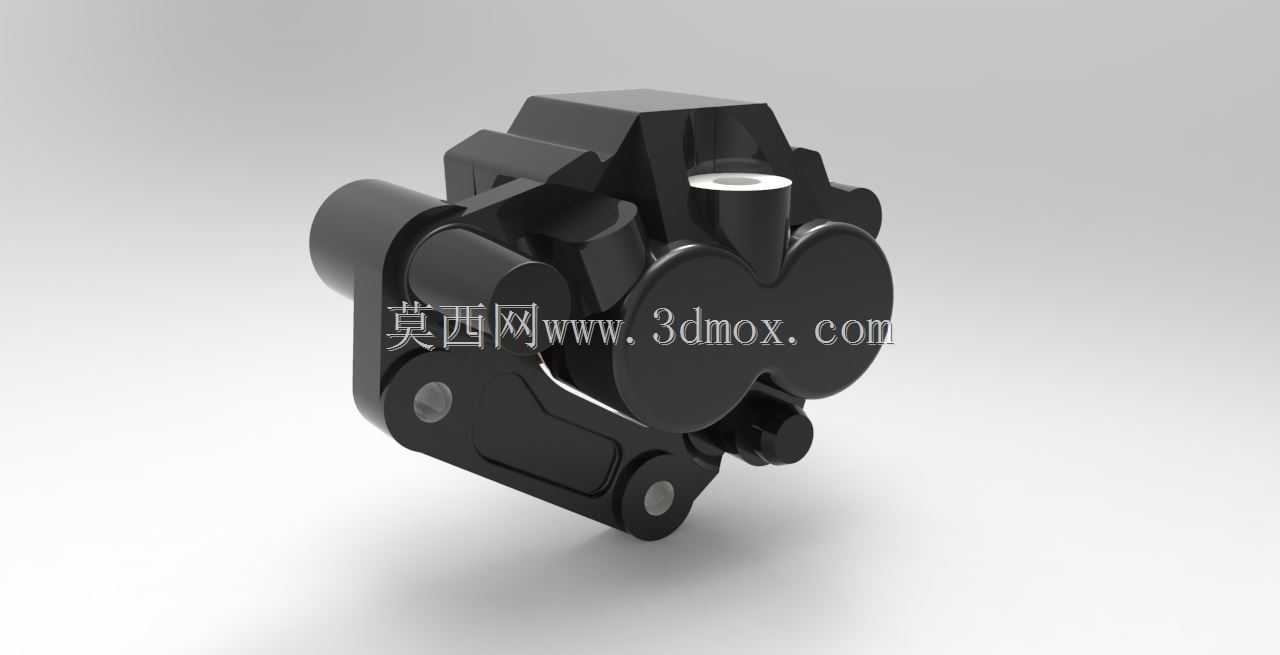

　　在两轮机动车的制动系统布局中，前轴制动力承担了整车七成以上的减速负荷，浮动式卡钳相比对向活塞固定卡钳，具备结构紧凑、重量轻、安装适配性强的特点，广泛应用在中小排量通勤摩托车、复古巡航车型的前制动回路中。这款左侧布置的浮动前制动卡钳，针对单碟刹盘的安装场景设计，整体采用分体式钳体铸造结构，将制动活塞腔、安装支架导向槽、摩擦片限位导轨整合为一体，避免了多部件拼接带来的装配公差累积。从实际装车场景来看，这类卡钳通常匹配直径240mm至280mm厚度4mm至5mm的前制动碟盘，安装耳位的孔距遵循同级别车型通用的安装基准，两个固定安装孔的中心距控制在82mm至88mm区间，适配多数正置前减震的下端安装座，不需要额外制作转接码即可完成装车，

　　降低了售后替换与改装的适配成本。浮动式卡钳的核心设计逻辑在于利用钳体的浮动位移，实现内外两侧摩擦片的均匀磨损，这款卡钳的导向销与钳体配合间隙控制在0.02mm至0.04mm之间，既保证制动时钳体可以沿导向销轴向顺滑滑动，又避免间隙过大带来的制动抖动、异响问题。活塞采用单活塞布置，活塞直径根据制动总泵的输出压力匹配，通常在32mm至38mm区间，配合制动总泵的杠杆比，可以在手柄施加20N至30N握力时，输出足够的夹紧力满足百公里时速下38米以内的制动距离要求。钳体的油路设计采用内置式油道，避免外接油管带来的泄漏风险，排气螺钉布置在钳体最高位置，角度倾斜15度，方便维修时排出油路内的空气，保证制动手感的线性。

　　摩擦片的限位结构采用插销式固定，插销端部设置防尘胶圈，防止泥沙进入销孔导致摩擦片卡滞，摩擦片的背板与摩擦材料粘接强度满足180摄氏度下无脱层的工况要求，适配连续下坡制动时的温升场景。从结构强度设计来看，钳体材料采用铝合金压铸成型，经过T6热处理后抗拉强度达到290MPa以上，在10MPa的制动液工作压力下，钳体的最大变形量不超过0.15mm，避免高压下钳体张开导致的制动疲软。安装支架采用球墨铸铁材质，相比铝合金支架具备更高的抗冲击强度，应对颠簸路面的冲击载荷时不会出现安装耳断裂的问题。导向销表面采用镀硬铬处理，表面粗糙度达到Ra0.8以下，配合橡胶防尘套与润滑脂，可以保证在多雨、多尘的使用环境下，

　　3万公里以上的使用周期内不会出现浮动卡滞的问题。卡钳的整体外形轮廓做了圆角过渡处理，避免装车后与前减震、辐条、挡泥板等周边部件发生运动干涉，最小转弯角度下的运动间隙预留不小于8mm，适配不同规格的前轮辐条布局。在制动片磨损到极限位置时，钳体的浮动行程预留了12mm的余量，不需要频繁调整即可覆盖摩擦片的全磨损周期，日常使用仅需定期检查摩擦片厚度即可，维护成本较低。油路接口采用标准的M10×1.0制动油管接头，适配市面上绝大多数通用制动钢喉与橡胶油管，替换时不需要改动油管接头规格。钳体表面采用喷塑处理，耐盐雾性能达到48小时以上，应对冬季融雪剂、沿海盐雾环境时不会出现大面积锈蚀，外观的哑光黑质感也适配多数复古车型、通勤车型的外观设计风格。从实际使用工况来看，这款卡钳的制动力输出特性偏向线性，不会出现初始咬合力过大导致的前轮抱死问题，适合日常通勤场景下的平顺制动需求，在紧急制动时可以通过快速增加握力获得足够的制动力，配合ABS系统可以进一步提升湿滑路面下的制动安全性。
