压力机用蜡模成型工装三维结构

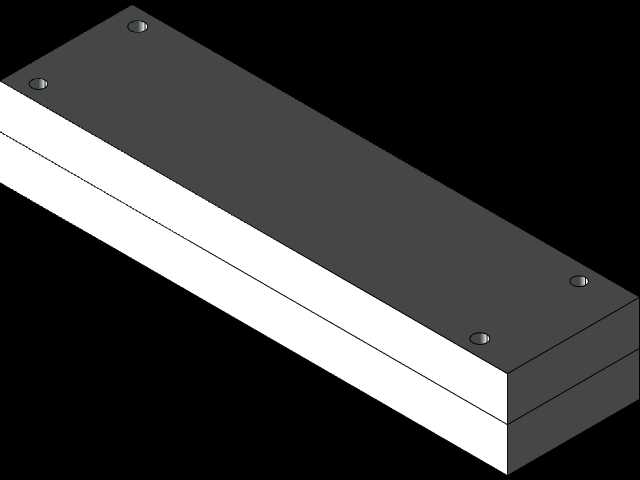

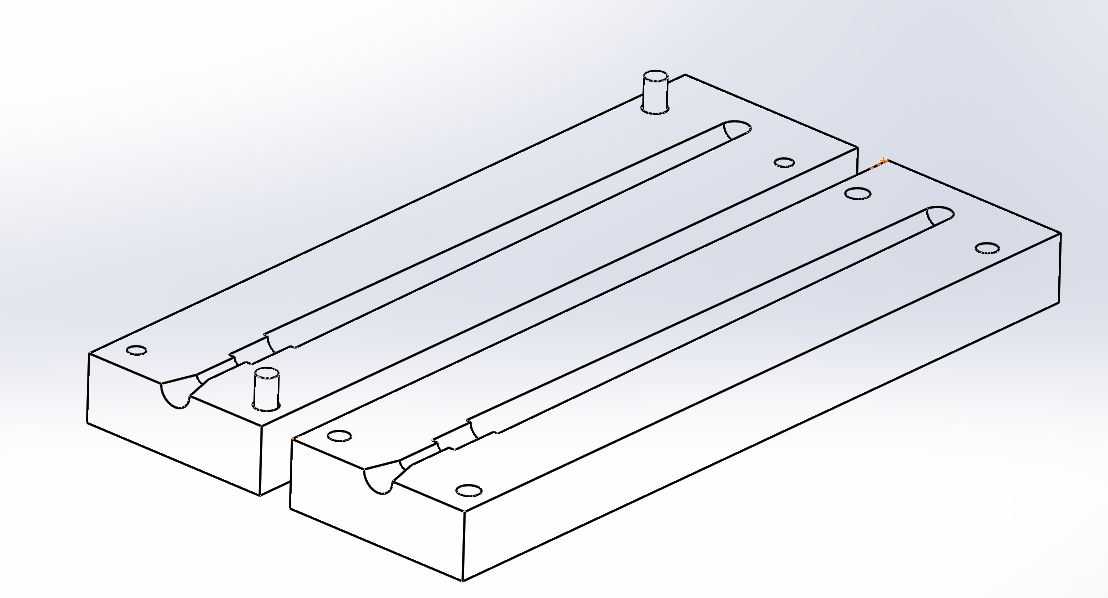

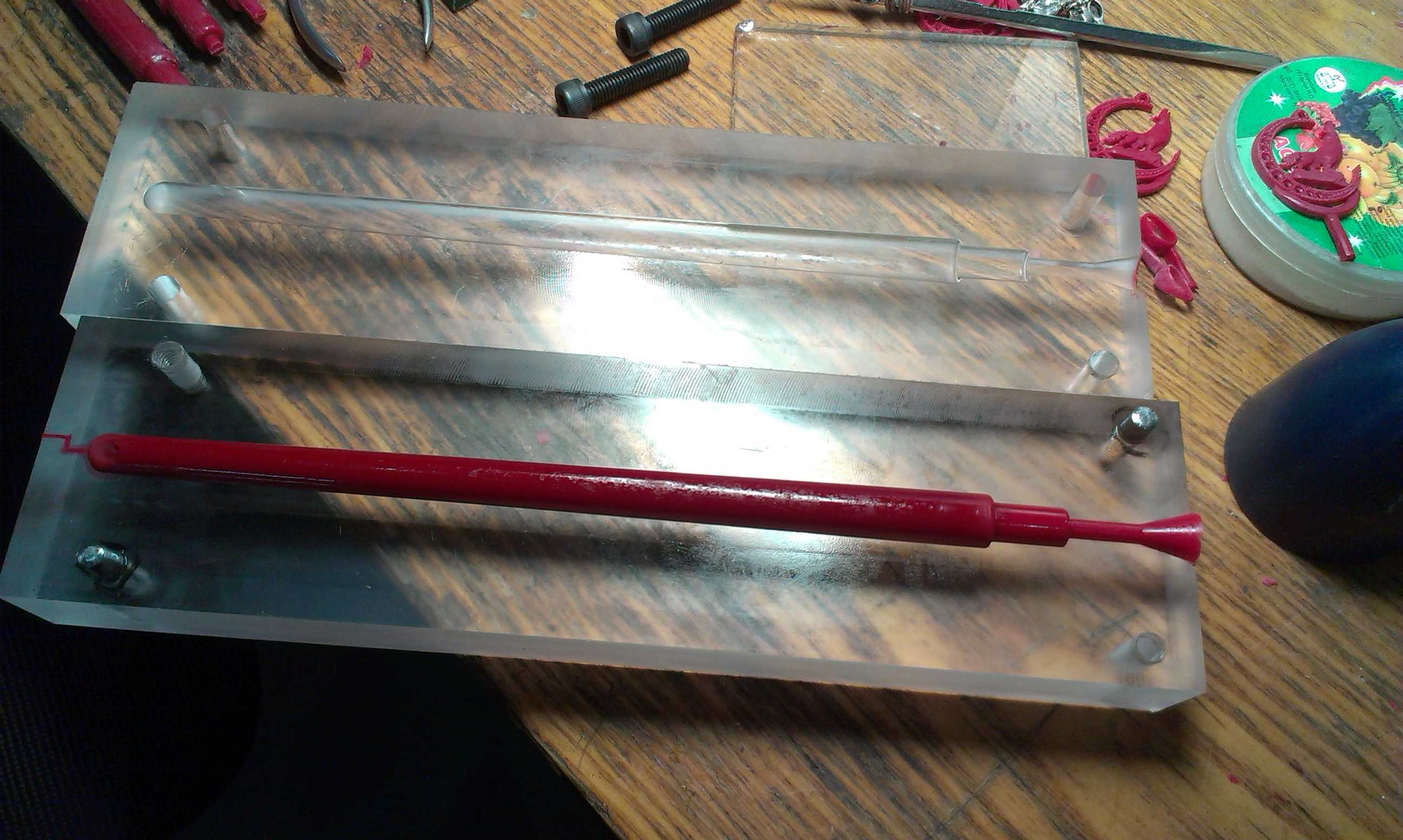

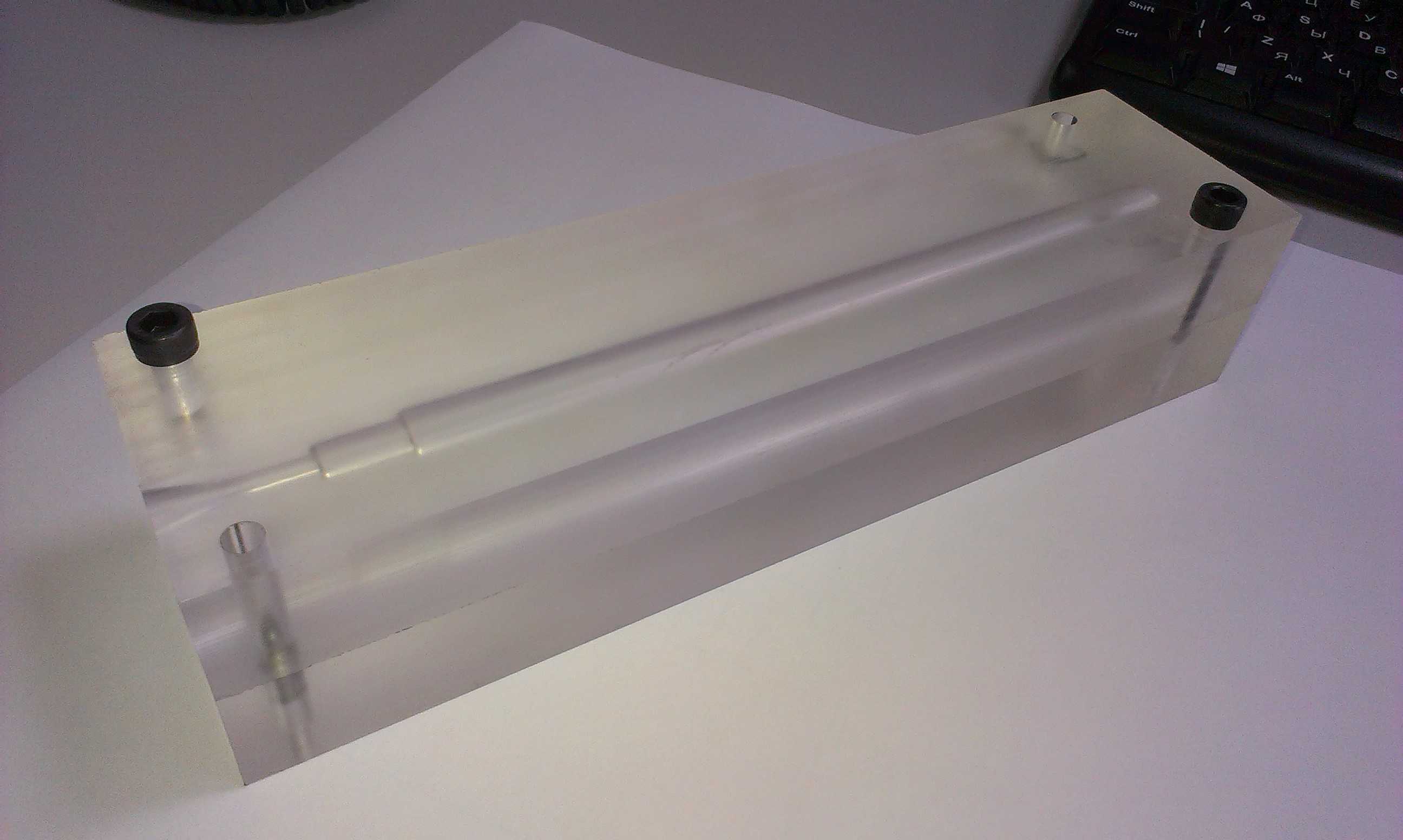

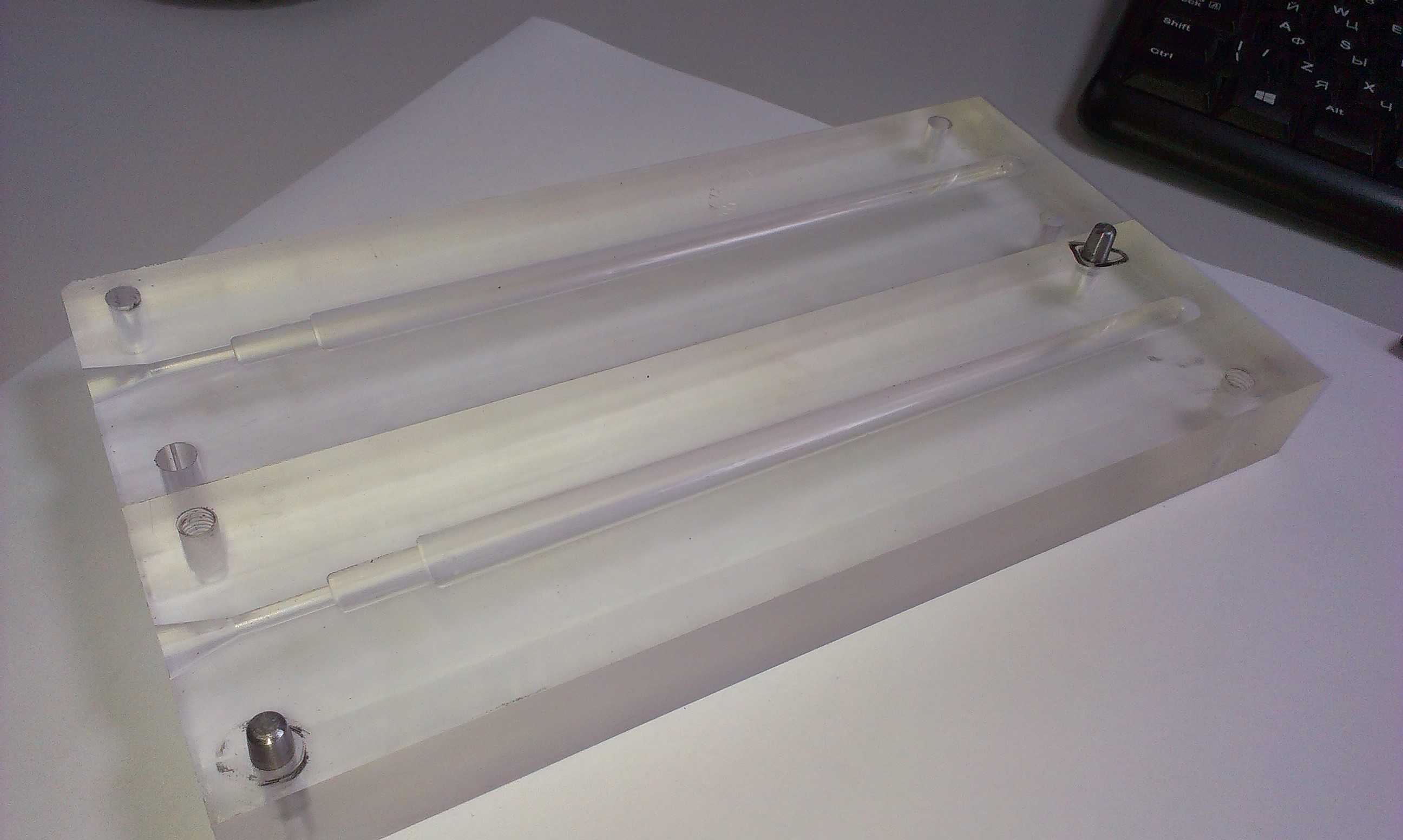

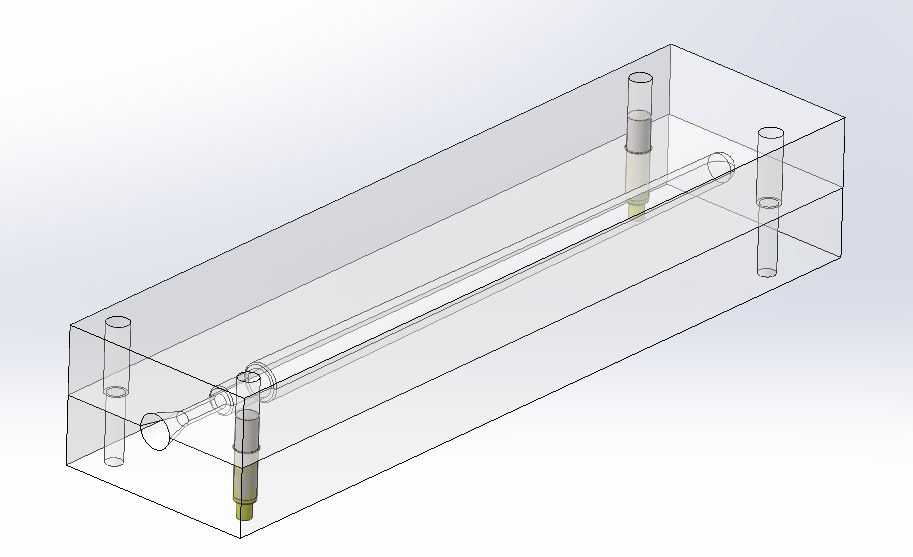

　　这套蜡模结构主要服务于熔模精密铸造工序中压力机压蜡环节的成型作业，在实际生产场景里，这类蜡模是获取高精度铸件毛坯的核心工装载体，日常应用于五金精密零件、小型机械结构件的失蜡铸造生产线，适配立式四柱压力机的压蜡工位安装使用。从结构设计逻辑来看，整体采用长条形开放式模腔布局，模体主体为透明可视化的模框结构，这种设计并非为了外观展示，而是在压蜡作业过程中可以直观观察蜡料的充型流动状态，及时发现卷气、缺料、冷隔等成型缺陷，减少试模阶段的材料浪费与调试周期。模腔内部设置的长杆型芯对应铸件的深孔结构，型芯两端采用定位柱与模框的基准孔配合，定位间隙控制在0.02mm以内，避免压蜡过程中型芯受蜡料冲击偏移，

　　保证成型后蜡模的内孔同轴度符合后续制壳要求。模框四角设置的垂直导向柱，一方面承担上下模合模时的导向定位作用，另一方面在开模顶出蜡模时，为顶出机构提供运行导轨，防止顶出过程中蜡模受侧向力变形断裂。设计阶段优先考虑了蜡料的收缩补偿，模腔的尺寸基准按照常用中温模料0.8%-1.2%的线收缩率放尺，同时在蜡流的末端设置了小型溢料槽，容纳压蜡过程中前端的冷蜡与混入的气体，避免冷料进入模腔造成蜡模局部强度不足。安装边界方面，整套蜡模的外形长度适配常用25吨立式压蜡机的工作台面安装尺寸，模体底部设置有标准T型槽定位边，可直接通过压板固定在压力机工作台上，不需要额外制作过渡安装板，上下模的合模行程匹配压力机的开模高度，预留了足够的取件操作空间。

　　在实际使用过程中，这类蜡模的模腔表面粗糙度需要达到Ra0.8以下，减少蜡模脱模时的粘附阻力，型芯表面做抛光处理的同时，还预留了0.1°的脱模斜度，避免长孔结构脱模时出现表面拉伤。结构上还考虑了冷却水路的布置空间，模框侧壁预留的密封槽可加装冷却水道盖板，接入恒温冷却水后可以控制模体温度在48-52℃的最佳压蜡区间，保证蜡模充型完整的同时缩短冷却定型时间，提升单工位的作业效率。针对不同批次铸件的尺寸微调需求，模框两端的定位柱采用可更换结构，当铸件内孔尺寸出现小幅偏差时，不需要重新加工整套模体，仅需更换对应尺寸的型芯即可快速调整成型尺寸，降低工装维护成本。压蜡作业时，蜡料通过模腔端部的注蜡口注入，注蜡口的直径按照模腔容积匹配设置，

　　避免注蜡速度过快造成蜡料喷射卷气，同时注蜡口位置设置在模腔的非成型面端，后续去除浇口时不会损伤铸件的工作表面。整套结构没有多余的冗余设计，所有特征都围绕蜡模成型精度、脱模顺畅性、工装耐用性三个核心需求展开，既满足小批量精密铸件的快速生产需求，也适配规模化生产线的连续作业要求，在结构设计阶段就规避了常见的蜡模变形、充型不满、脱模困难等现场问题，可直接用于同类压蜡工装的结构参考与建模参照。
