双层重载板条输送设备结构设计方案

　　在汽车零部件冲压车间、家电钣金加工线、建材裁切工序的物料转运场景中，板条类输送设备一直承担着扁平类工件跨工位传递的核心作用，不同于皮带输送机易被尖锐板材划伤、辊筒输送机易出现小件卡滞的问题，板条式结构凭借刚性承载面的特性，能够稳定输送边缘锋利、表面带有冲压毛刺的金属薄板件，也可适配木质板坯、塑料板材等不同材质的工件转运需求。这套双层布局的板条输送结构，在常规单层输送设备的基础上拓展了上下两层独立输送通道，可实现同一条线体上不同规格工件的分路输送，或是完成工件的上层去程、下层返程的循环流转，大幅压缩车间内输送线的占地空间，尤其适合厂房面积受限、工序排布紧凑的加工车间使用。从结构设计逻辑来看，

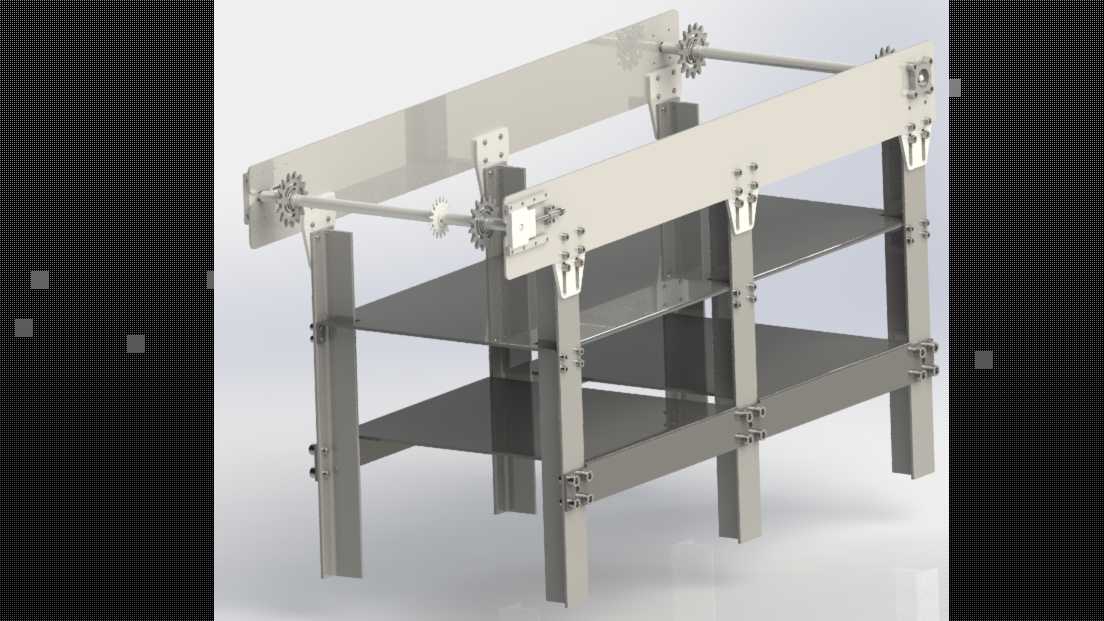

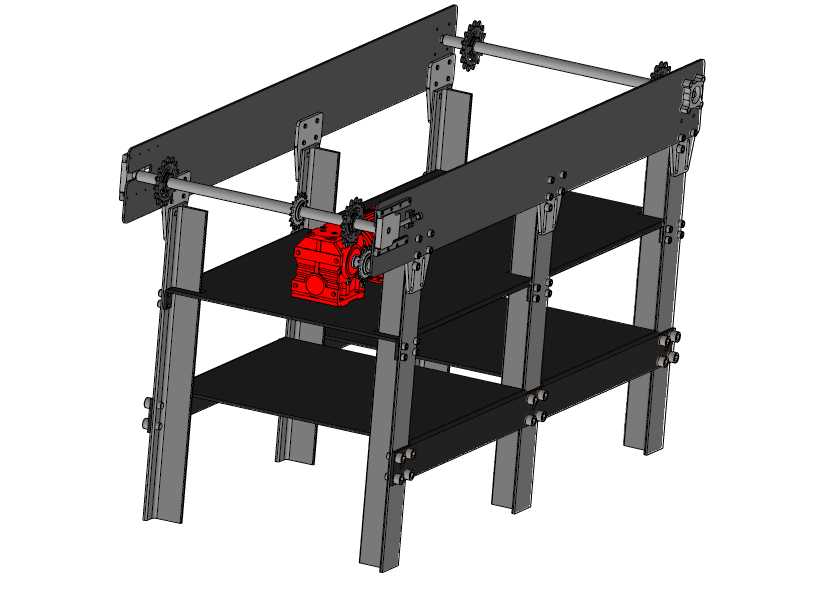

　　整套设备的承载框架采用型钢焊接后加工安装基准面的工艺制作，两侧立式支撑板作为核心承载构件，既承担上下两层输送链组的安装定位，也为驱动单元、张紧机构提供稳定的支撑基础，支撑板上预留的链轮轴安装孔采用同轴度公差管控，避免轴系安装偏斜导致链条运行卡滞、异常磨损的问题。驱动单元布置在设备中部下层架体位置，采用链轮链条传动结构将动力同步传递给上下两层输送线的主动轴，保证两层输送面的运行速度匹配，避免出现上下层工件流转节拍错位的情况；驱动端配套的减速单元直接固定在架体安装座上，输出轴与主动轴之间采用刚性联轴器连接，减少传动环节的动力损耗，同时也方便后期维护时的拆装作业。输送承载面采用分段式薄板条拼接结构，

　　每段板条通过专用连接件固定在两侧输送链条的附件上，板条之间预留均匀的伸缩间隙，可抵消链条运行过程中绕经链轮时的弧长变化，避免板条之间出现挤压变形；板条表面做平整化处理，无突出的连接螺栓头，防止输送过程中刮伤工件表面，针对有防滑需求的场景，也可在板条表面加装防滑贴条或是开设浅槽增大摩擦力。张紧机构设置在设备两端的从动轴位置，采用可调式螺栓顶推结构，可根据链条运行后的磨损伸长量实时调整张紧行程，保证链条始终处于合适的张紧状态，避免出现跳齿、链条脱轨的问题；两端的从动轴组件采用带座外球面轴承安装，具备一定的调心能力，可补偿框架焊接带来的少量形位公差，降低轴系的附加载荷。从安装边界尺寸来看，设备的整体宽度根据输送工件的最大宽度设定，

　　两侧架体外侧预留不小于150mm的维护空间，方便操作人员调整张紧机构、润滑链条链轮；设备的支撑腿采用可调式地脚结构，可根据车间地面的平整度调整整体高度，保证输送面的水平度误差控制在允许范围内，支撑腿之间加装横向连接杆件，提升整体框架的抗扭刚度，避免设备高速运行时出现晃动。上下两层输送面的高度差根据工件的最大厚度预留足够的通行空间，防止较高工件在下层输送时与上层板条发生碰撞，两端的链轮位置加装弧形防护挡板，避免操作人员衣物、工具卷入旋转部件，满足车间设备的安全防护要求。在实际选型适配时，可根据输送工件的单重、线体运行速度调整板条的材质厚度、链轮的齿数以及链条的规格，针对重载场景可将板条更换为加厚钢板、链条升级为大节距重载输送链，针对轻载高速场景则可采用铝合金板条降低整体自重，减少驱动单元的功率损耗。整套结构的所有安装孔位、配合尺寸都经过三维装配干涉校验，不存在部件运动干涉问题，可直接用于同类输送设备的结构参考、生产出图，也可根据具体的车间布局需求调整整体长度、宽度以及层间距参数，适配不同的工序对接要求。
