环形回流焊接件生产输送线结构设计

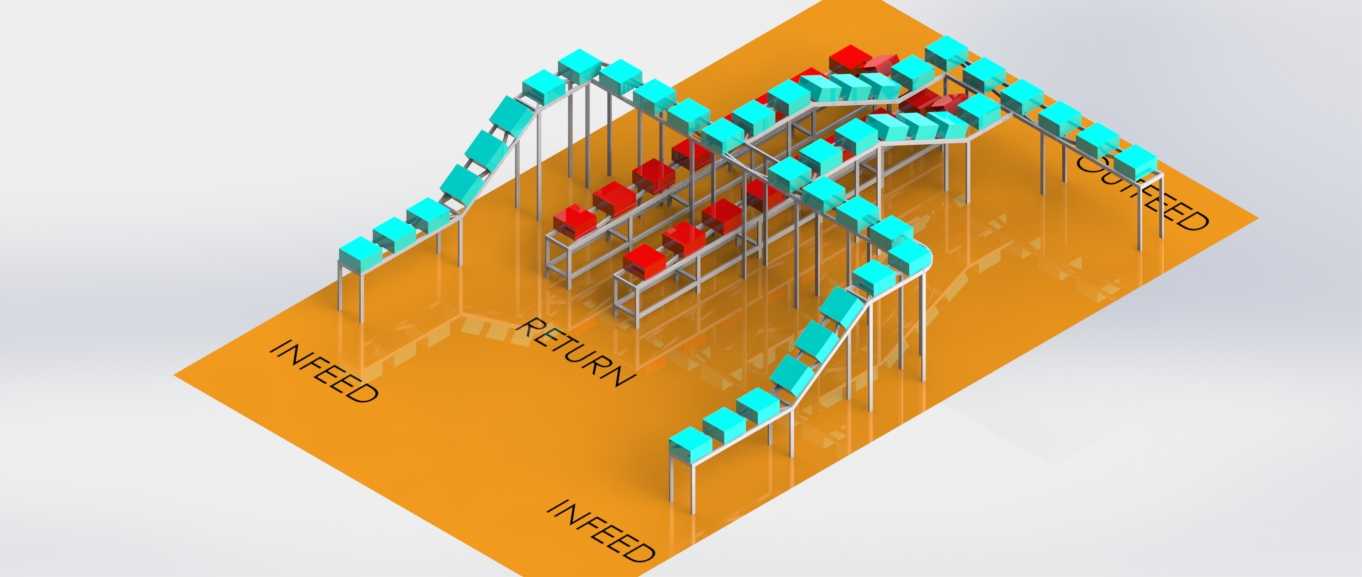

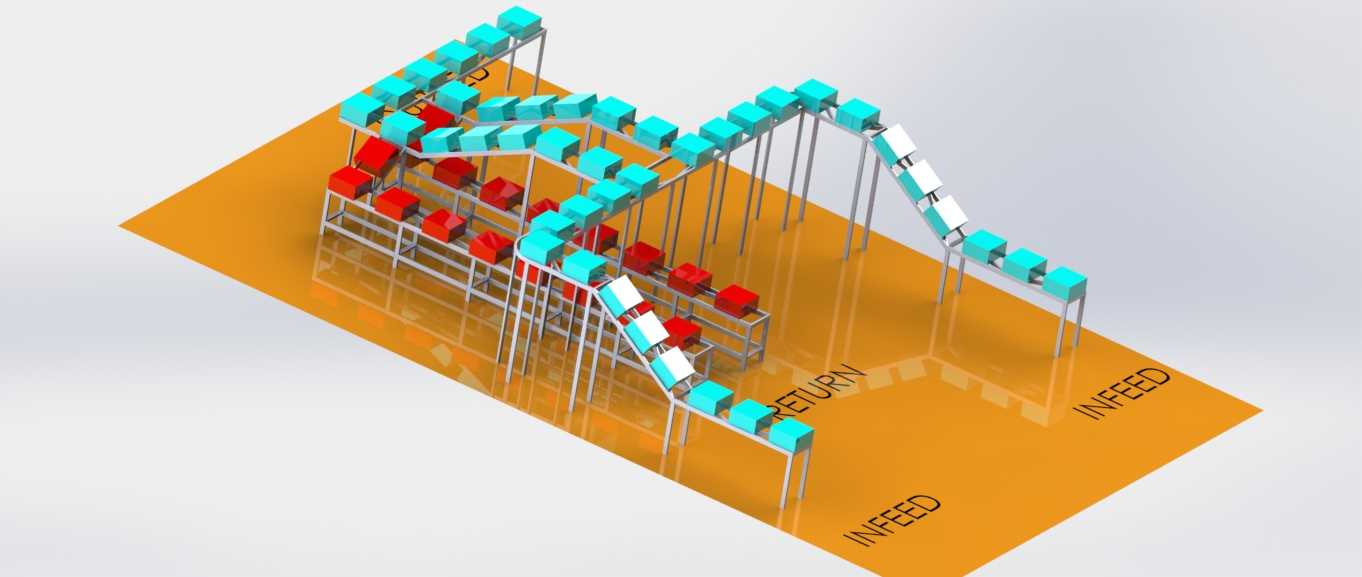

　　保证输送面的水平度偏差控制在合理范围内，避免工件在输送过程中出现偏移、卡滞的问题。输送单元采用模块化的链板结构，每块链板的承载面做了防滑处理，可适配带定位夹具的焊接工装托盘放置，单块链板的额定载荷经过校核，可满足常规小型焊接组件连同工装的总重量承载需求，相邻链板之间的铰接间隙控制在极小范围内，避免细小的焊接飞溅、金属碎屑卡入铰接缝隙造成链板运行卡滞。线体的转角位置采用了圆弧过渡导向结构，导向轨的曲率半径经过反复优化，既保证链板在转角处运行顺畅无顿挫，又不会因为曲率过大造成线体整体占地面积增加，转角处的导向轮采用耐磨材质制作，长期运行下的磨损量极低，可减少日常维护的频次。在进料端和回流端的衔接位置，设置了工件顶升移栽的预留安装位，这套输送结构主要面向中小规格焊接件的工序间流转场景，适配焊接工位、质检工位、缓存工位的环形排布需求，解决直线输送线末端工件回流需要额外转运设备的痛点，在焊接加工车间的单元化生产布局中应用十分广泛。从整体布局来看，该输送线采用双层环形结构设计，上层为工件进料输送通道，沿INFEED标识方向将待加工焊接件依次送入各焊接作业工位，下层为RETURN回流通道，完成单工序加工的工件可沿回流通道返回上料端，或是流转至下一工序段，无需额外配置转角移栽机或者人工转运台车，大幅压缩了线体周边的辅助作业空间。线体的支撑结构采用标准化型材拼接搭建，所有支撑立柱的底部均预留了安装调节孔位，可根据车间地面的实际平整度调整支脚高度，

　　后续可根据实际生产节拍需求，加装顶升平移机构，实现工件在上下层输送线之间的自动转运，无需人工干预即可完成工件的循环流转。线体的整体安装边界经过合理规划，所有突出结构均做了圆角处理，避免作业人员在周边操作时发生磕碰，线体侧边预留了传感器安装槽位，可根据生产需求加装工件到位检测传感器、计数传感器，对接车间的生产管理系统，实时统计各工位的工件流转数量，辅助生产节拍管控。从设计思路上看，这套结构没有采用复杂的定制化构件，绝大多数零部件都采用行业通用的标准件，型材、链板、导向件、支撑脚都可以直接从市场采购，后期维护更换的成本极低，组装时只需要按照布局图完成型材拼接、链板穿装、导向轨固定即可，安装调试周期短，可快速完成产线搭建投入使用。

　　线体的输送高度设置符合人体工程学要求，作业人员站立操作时无需过度弯腰或者抬臂，可有效降低长时间作业的疲劳感，适配多工位连续焊接作业的操作需求。针对焊接作业场景的特殊需求，线体的所有金属构件表面都做了防锈防溅处理，可抵御焊接过程中产生的飞溅烫伤、焊渣附着，日常清理只需要采用压缩空气吹扫即可去除表面积攒的金属碎屑，维护操作十分简便。线体的驱动单元安装在回流段的下部位置，不占用上层作业空间，驱动电机的安装座预留了张紧调节结构，可根据链条的实际松紧程度调整张紧量，保证链板运行的张紧度处于合理区间，避免长期运行后链条松弛出现跳齿、打滑的问题。在工件缓存区域，线体的输送速度可根据实际生产节奏做无级调节，当某一工位出现短暂停顿时，

　　上游段的输送线可自动降速或者短暂停转，避免工件在工位前堆积碰撞，保证焊接加工的连续性。整套结构的布局充分考虑了车间的空间利用率，环形结构的中间区域可预留作为焊接设备的安装位置，焊机、焊枪支架、焊接除尘设备都可以布置在环形线的中间空位，进一步压缩产线的整体占地面积，相比传统的直线型焊接生产线，空间利用率可提升近百分之四十。线体的各段之间采用拼接式连接，后续如果需要调整产线长度、增减作业工位，只需要增减对应段的型材和链板单元即可，无需对整体结构做大规模改动，具备极强的布局灵活性，可适配不同产品的焊接生产需求，不管是小批量多品种的焊接件加工，还是大批量单一产品的连续焊接作业，都可以通过调整线体布局和运行参数满足使用要求。
