纺车式渔线轮精细结构三维设计

　　这款纺车式渔线轮的三维结构设计，完全围绕户外垂钓场景的实际使用需求展开，从结构受力到操作逻辑都贴合一线垂钓的使用习惯。日常野钓、路亚作钓、近海船钓场景中，这类渔线轮是核心垂钓配件，承担着储线、出线、收线、卸力缓冲的核心功能，直接决定垂钓过程中搏鱼的顺畅度与线组的使用寿命。

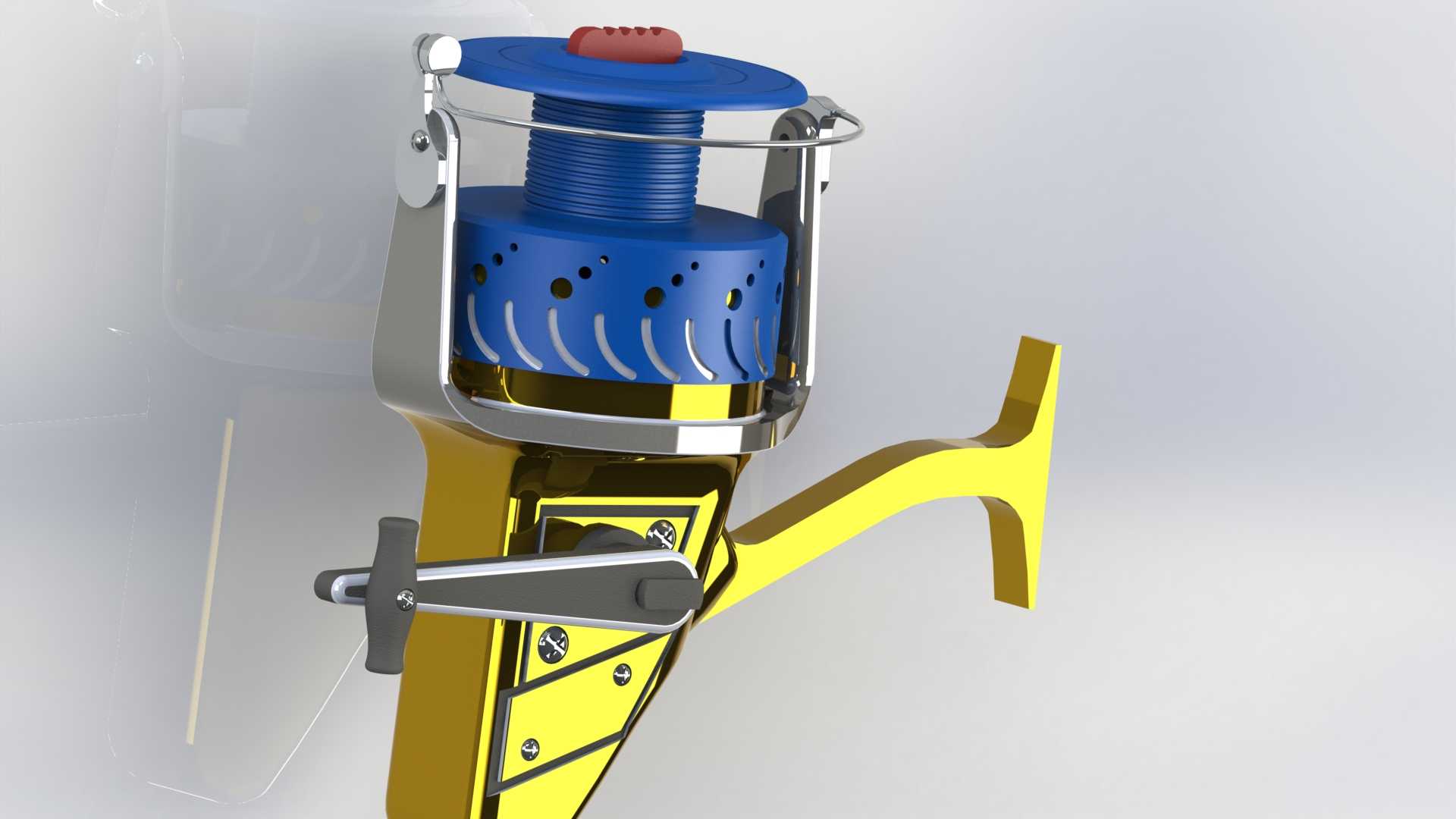

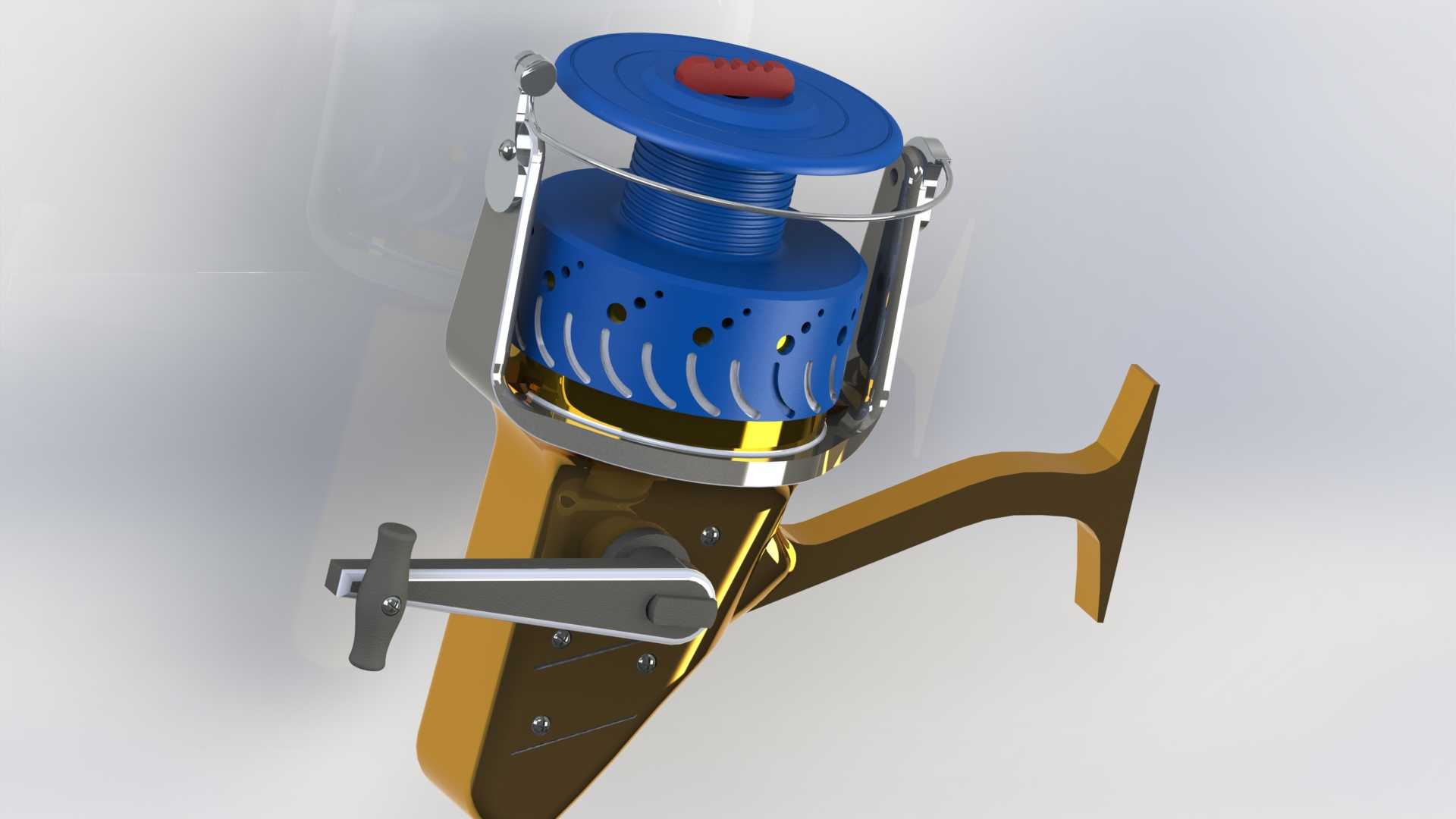

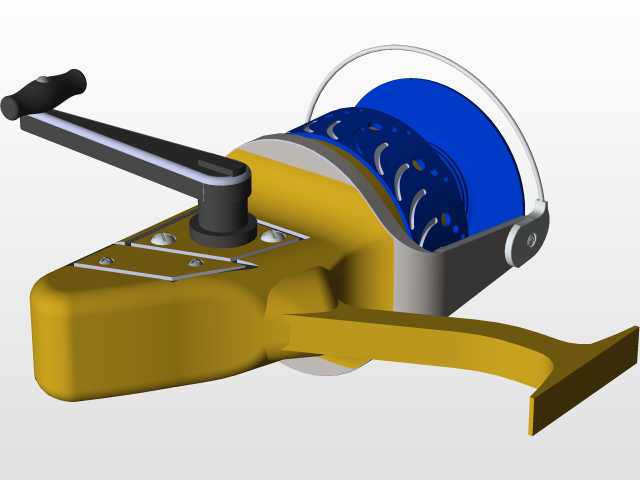

　　从结构布局来看，整体采用侧置摇臂+主轴纵向排布的经典纺车轮架构，摇臂握持段做了贴合指腹的弧度处理，摇臂与主体连接的转轴位置设置了单向止逆结构，可避免收线过程中出现倒转滑线的问题，摇臂与主体连接的固定螺丝采用沉头设计，既避免突出结构勾挂钓线，也能减少户外使用时的磕碰损伤。主体支架部分采用高刚度的承力结构，连接轮脚与线壳的支撑臂做了变截面厚度设计，在握持侧的臂体厚度更大，可承受搏鱼时来自线组的侧向拉力，避免长期受力出现支架变形的问题；轮脚部分做了与钓轮卡座匹配的楔型轮廓，安装时可直接卡入钓竿的轮座卡槽，拧紧固定螺母后不会出现周向转动或轴向窜动，轮脚的宽度尺寸适配市面上绝大多数通用路亚竿、海竿的轮座安装槽，不需要额外做改装适配。

　　线壳部分也就是旋转绕线的外圈结构，上部设置了可拆卸的金属导线环，导线环的内圈做了抛光圆弧处理，抛投出线时钓线沿着环体内壁滑动，可减少线体的摩擦磨损，降低抛投阻力提升抛投距离；线壳的侧壁开设了多组错落排布的散热通孔，连续快速收线时，内部传动齿轮摩擦产生的热量可通过这些孔洞快速散出，避免长时间高负荷运作出现齿轮过热胀死的问题，同时这些孔洞也能排出进入轮体内部的积水，减少淡水、海水残留造成的内部零件锈蚀。储线的线杯采用阶梯式柱体结构，上部直径略小于下部，抛投时线体可逐层顺畅脱出，减少卡线、炸线的概率；线杯顶部设置了红色的卸力调节旋钮，旋钮表面做了防滑凸点，即使手部沾水或者戴防滑手套也能快速旋转调节，旋钮通过内部的弹簧压片对线杯施加轴向压力，搏鱼时当鱼的拉力超过设定的卸力值，线杯会反向转动出线，缓冲鱼的瞬间冲击力，避免钓线被拉断或者钓竿被拉折，卸力的调节范围覆盖细线野钓小体型鱼类到粗线搏大物的不同需求，调节时的阻尼感均匀，不会出现档位跳变的问题。

　　设计过程中对各运动部件的间隙做了精准控制，线壳旋转时与主体支架的间隙控制在0.2mm以内，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致钓线卡入缝隙；摇臂转动的传动比设置为5.2:1，也就是摇臂转动一圈，线壳带动导线环转动5.2圈完成收线，这个速比兼顾了收线速度和摇臂的扭力输出，快速收线时不需要过高的摇臂转速，搏鱼时摇臂施加的力可通过传动结构放大，轻松拉动中钩的鱼。内部的传动齿轮采用斜齿啮合设计，相比直齿结构传动更平稳，摇臂转动时的噪音更小，齿轮的啮合面做了等强度修形，长期承受交变载荷也不会出现齿面崩裂的问题。整个轮体的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，握持操作时不会划伤手部，金属结构件的表面做了阳极氧化和镀层处理，可适应户外潮湿、雨淋甚至短时间海水浸泡的使用环境，减少锈蚀概率。从安装边界来看，轮体总高度控制在常规纺车轮的通用尺寸范围内，安装到钓竿上之后，轮体与竿体的重心匹配合理，长时间持竿作钓也不会出现头重脚轻的疲劳感，摇臂的转动范围不会与钓竿的竿体、导环产生干涉，左右手互换摇臂的结构设计，可根据不同垂钓者的操作习惯快速调整摇臂的安装方向，不需要额外更换零件。
