螺旋夹紧机构工装夹具三维结构

　　在机械加工、装配检修、工件定位的各类现场场景里，手动螺旋夹紧结构始终是小批量作业、工位临时装夹场景下应用频次极高的功能部件，这类结构不需要外接动力源，依靠螺纹副的自锁特性就能持续输出稳定夹紧力，对作业场景的适配性极强，不管是台钻工位的工件固定、钳工划线时的工件定位，还是设备检修时的零部件临时夹持，都能看到这类螺旋夹紧结构的实际应用。

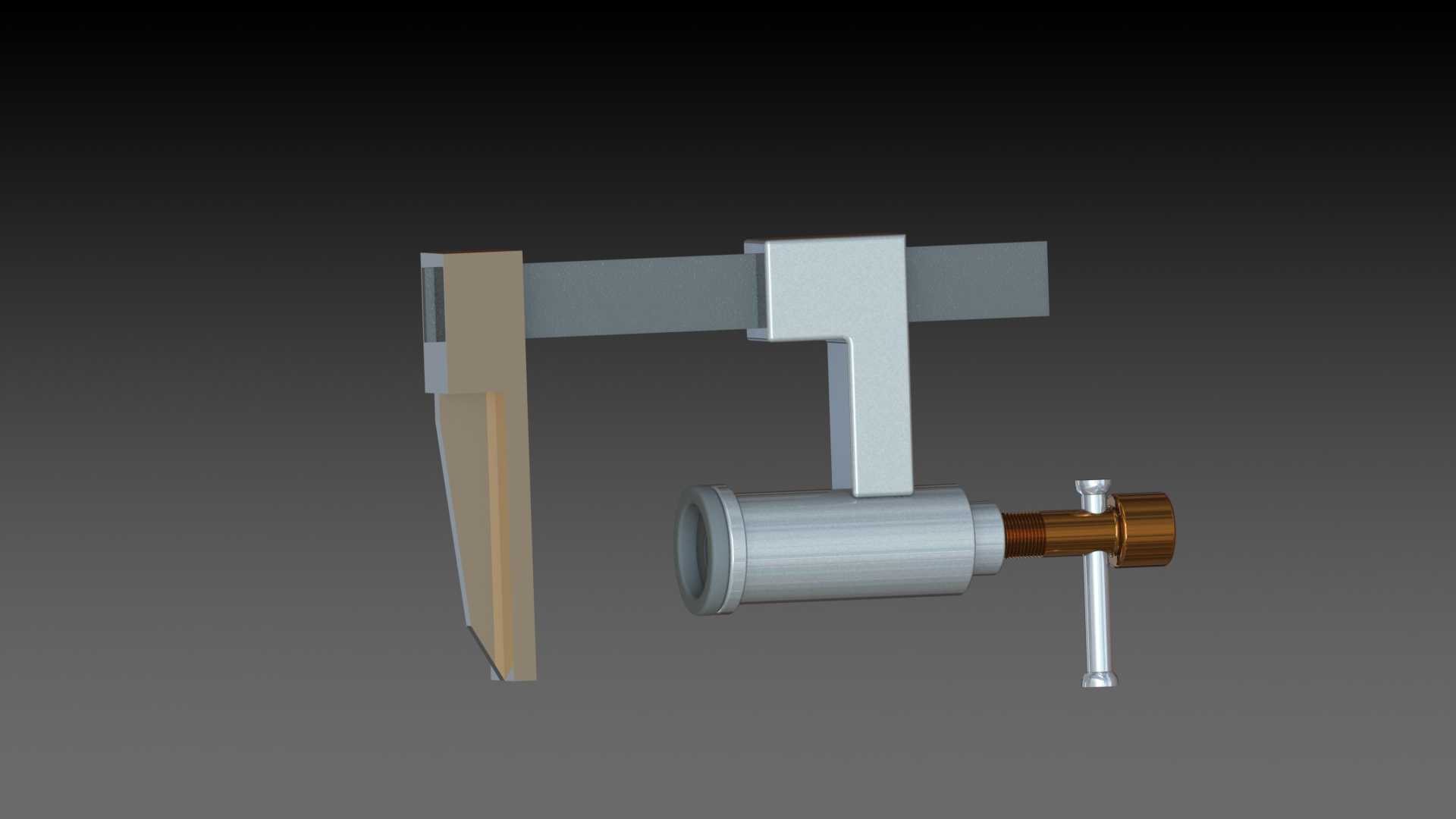

　　这套螺旋夹的结构设计完全围绕手动装夹的实际作业需求展开，整体采用悬臂式的夹持布局，固定钳体部分做了加长的平直定位面，能够和被夹持工件的基准面形成充分贴合，避免装夹过程中出现点接触导致的工件压痕或者定位偏移。活动夹紧端采用圆柱导向结构配合螺旋传动副，转动手柄的时候，螺杆会推动活动压头沿轴向平稳进给，导向结构的间隙控制在0.02mm以内，既保证进给过程无卡滞，也避免压头出现周向转动蹭伤工件表面。压头的端面做了内凹的圆弧过渡设计，和工件接触时不会形成尖锐的应力集中点，针对不同材质的工件，还可以在压头端面加装铜质或者尼龙材质的防护垫片，避免装夹留下压痕。

　　从结构的受力逻辑来看，这套螺旋夹的螺纹副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的受力场景，螺纹的导程设计经过反复校核，单手转动手柄一圈对应的进给量为1.5mm，既不会因为导程过大导致夹紧力控制精度不足，也不会因为导程过小导致装夹行程调整效率太低。手柄部分采用T型穿销式结构，操作人员可以根据实际需要的夹紧力大小，选择直接拧动滚花螺母部分快速进给，或者穿入加力杆增大扭矩输出，满足不同装夹力需求的场景，比如夹持铝件、塑料件等软质工件时，直接用手拧动滚花段就能提供足够的夹紧力且不会夹伤工件，夹持钢件、铸铁件等硬质工件需要大夹紧力时，穿入加力杆就能输出足够的锁紧力矩，且螺纹副的自锁角设计小于当量摩擦角，夹紧后不会因为作业过程中的振动出现松脱，不需要额外加装防松结构。

　　从安装边界和尺寸适配性来看，这套螺旋夹的固定悬臂部分预留了标准的安装槽位，可以直接固定在标准工作台上，也可以通过压板转接固定在异形的工装基板上，整体的最大开口尺寸覆盖了常规小零件装夹的常用范围，活动压头的行程能够满足不同厚度工件的装夹需求，整体结构的外轮廓没有突出的尖锐棱角，所有棱边都做了R2以上的倒角处理，避免操作人员在装夹作业过程中被划伤。悬臂部分的截面采用矩形变截面设计，靠近固定端的位置截面厚度更大，向夹持端逐步平滑过渡，既保证了悬臂在最大夹紧力下的挠度不超过0.03mm，避免装夹时出现悬臂上翘导致的夹持不稳，也尽可能控制了整体的结构重量，单人就能完成整套夹具的移位和安装。

　　在实际的结构设计过程中，这套螺旋夹的各个配合面都做了对应的公差匹配，导向圆柱面和固定基体的配合采用H7/h6的间隙配合，保证活动压头进给顺畅无晃动，螺杆和活动压头的连接部分采用浮动连接结构，压头可以在小角度范围内自适应偏转，当被夹持工件的基准面存在微小的平面度误差时，压头能够自动贴合工件表面，保证夹紧力均匀分布，不会出现局部接触导致的装夹变形。整个结构没有采用复杂的特殊加工零件，所有组成部件都可以通过普通的车、铣、钻工序完成加工，后期维护时如果出现螺纹磨损或者压头损耗，直接更换对应零件即可，不需要整体报废，维护成本极低，非常适合车间工位的长期高频使用。

　　不同于气动、液压类的夹紧结构，这套手动螺旋夹不需要配套的动力管路、控制阀组等附属设施，不存在漏气、泄压导致的夹紧失效风险，在没有压缩气源的野外检修场景、临时加工作业场景下，都能快速投入使用，对作业环境的适应性极强。结构整体的材质搭配也充分考虑了使用场景的耐磨性需求，螺纹副、导向面这些存在相对摩擦的部位采用调质处理的45号钢制作，表面硬度达到HRC28-32，长期使用不会出现过快的磨损，非配合面做了发黑防锈处理，在车间潮湿的环境下也不容易出现锈蚀，延长了整体的使用寿命。
