液化石油气介质用径流式涡轮叶轮结构

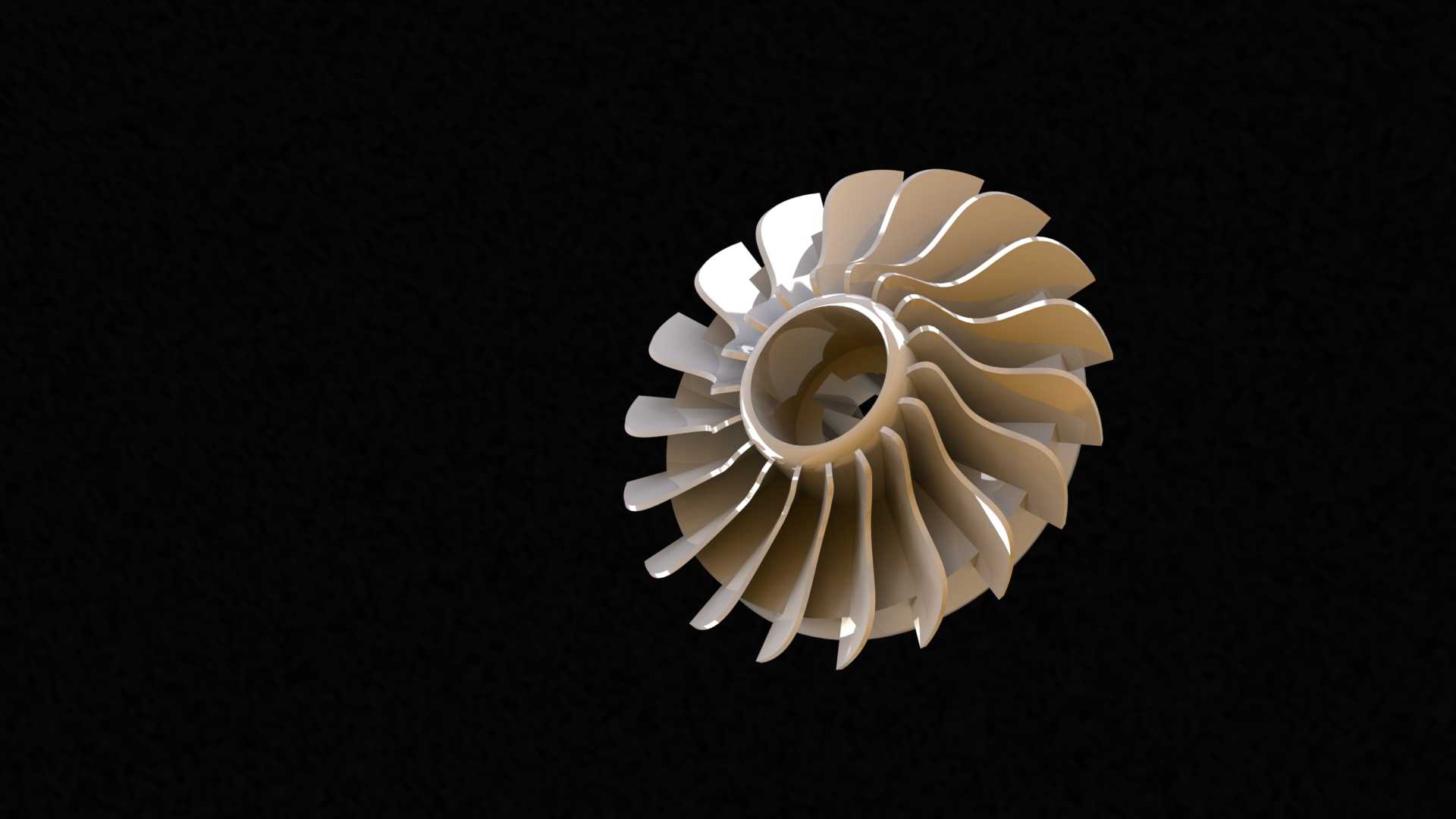

　　这款涡轮叶轮属于径流式流体做功部件，主要适配以液化石油气、空气、低压燃气为工作介质的小型涡轮旋转处理设备，在分布式能源供能系统、小型工业燃气动力单元、工艺尾气余压回收装置中都有对应的应用场景，区别于大型电站用的轴流式大尺寸涡轮，这类小尺寸径流式叶轮更适配中小流量、中等压比的工况，在小型工业炉窑的空气增压供给、便携应急动力单元的动力输出端、油气回收装置的能量回收段都能见到同结构叶轮的应用。从功能特性来看，该叶轮采用后弯式三元扭曲叶片设计，叶片型线沿叶高方向按照等环量流型进行修型，能够在介质径向流入、轴向流出的流道内减少流动分离损失，叶片前缘做了小圆角钝化处理，避免介质中携带的微小固体杂质长期冲蚀造成叶片前缘缺损，

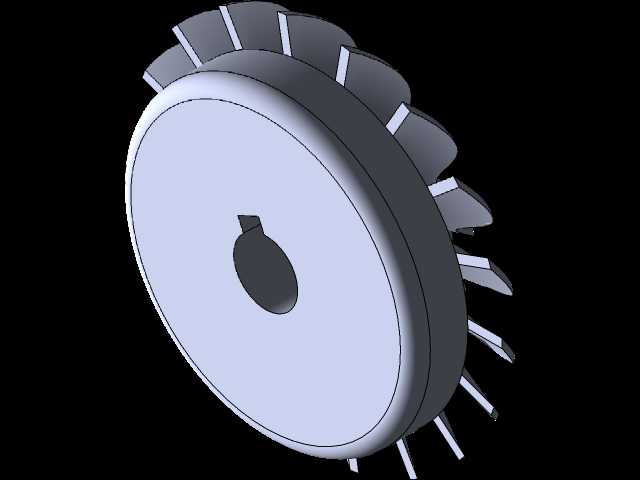

　　叶根与轮盘的过渡位置采用大圆角光滑衔接，既降低了流道内的局部阻力损失，也能分散叶轮高速旋转时叶根位置的应力集中，避免长期交变载荷下出现叶根疲劳裂纹。设计过程中首先结合目标工况的介质参数，确定叶轮的进出口直径比、叶片数、叶高这些核心参数，针对液化石油气这类密度比空气大、组分存在小幅波动的介质，在叶片型线设计时预留了10%的工况裕度，即使介质组分在小范围内波动，叶轮也能保持稳定的做功效率，不会出现明显的性能陡降；轮盘中心的安装孔采用台阶孔设计，与主轴配合的轴段设置了平键槽用于周向定位，轴孔端面设计有定位止口，能够保证叶轮安装后与主轴的同轴度控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题。从安装边界来看，

　　该叶轮的轮盘背面与蜗壳内壁的间隙控制在0.3-0.5mm之间，间隙过小容易在热态运行时因为部件热膨胀出现刮蹭，间隙过大则会造成介质内漏损失，降低整体效率；叶片顶端与蜗壳流道内壁的径向间隙按照叶轮直径的千分之五进行设计，兼顾加工装配公差与运行效率要求，叶轮做动平衡校验时，去重位置选在轮盘背面的非流道区域，避免去重破坏流道的型线精度，影响介质流动状态。实际应用中，这类涡轮叶轮的运行转速通常在每分钟几万转级别，因此叶片的固有频率需要避开运行转速对应的激振频率，设计时通过模态计算调整叶片的厚度分布，让叶片的一阶弯曲固有频率高于额定转速对应激振频率的20%以上，避免运行过程中出现共振损坏；针对液化石油气这类易燃易爆介质，

　　叶轮材质选用锻铝合金整体铣制成型，既满足强度要求，也能避免叶轮与蜗壳万一出现刮蹭时产生火花，提升设备运行的本质安全性，轮盘的厚度从中心向边缘逐渐减薄，在保证整体刚度的前提下尽可能降低叶轮的转动惯量，减少设备启动过程中的驱动力矩需求。在流道设计上，相邻叶片之间形成的流道从进口到出口采用渐扩型截面设计，让介质在流经叶片流道的过程中逐步完成能量转换，将介质的压力能、热能转化为叶轮旋转的机械能，流道的表面粗糙度要求控制在Ra1.6以下，减少介质流动过程中的摩擦损失，叶片的出口安装角结合目标工况的流量系数进行匹配，避免叶轮运行时进入喘振工况区间，保证设备在额定负荷的70%-110%区间内都能稳定运行。
