深沟球滚动轴承精密结构三维设计

　　在各类旋转传动设备的支撑结构中，滚动轴承是应用覆盖范围最广的核心基础零件，从普通民用家电的电机转轴、输送线的辊筒支撑，到工业减速机的输入输出轴、机床主轴的辅助支撑，几乎所有存在相对旋转运动的机械结构中，都能看到这类零件的身影。它的核心作用是承担轴系运行过程中的径向与少量轴向载荷，同时将轴运转时的摩擦阻力控制在较低水平，减少动力传递过程中的无谓损耗，也能避免轴颈与安装基座直接接触造成的快速磨损，延长整套设备的大修间隔周期。

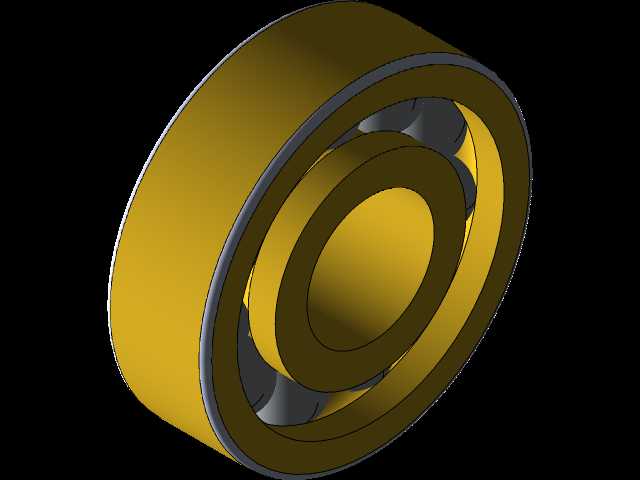

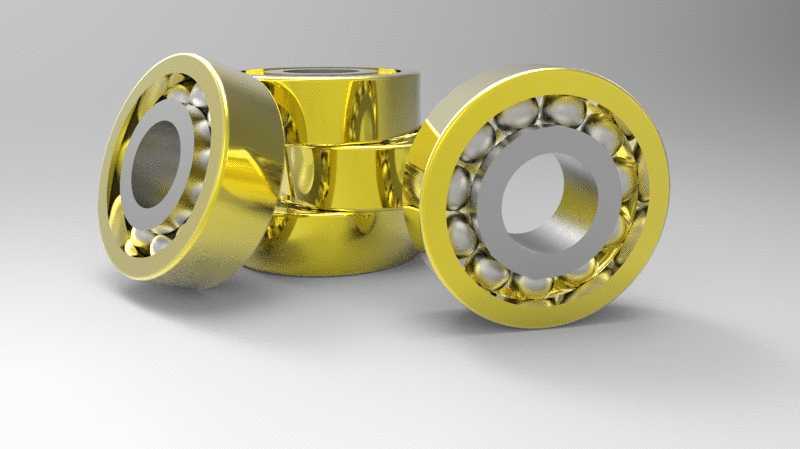

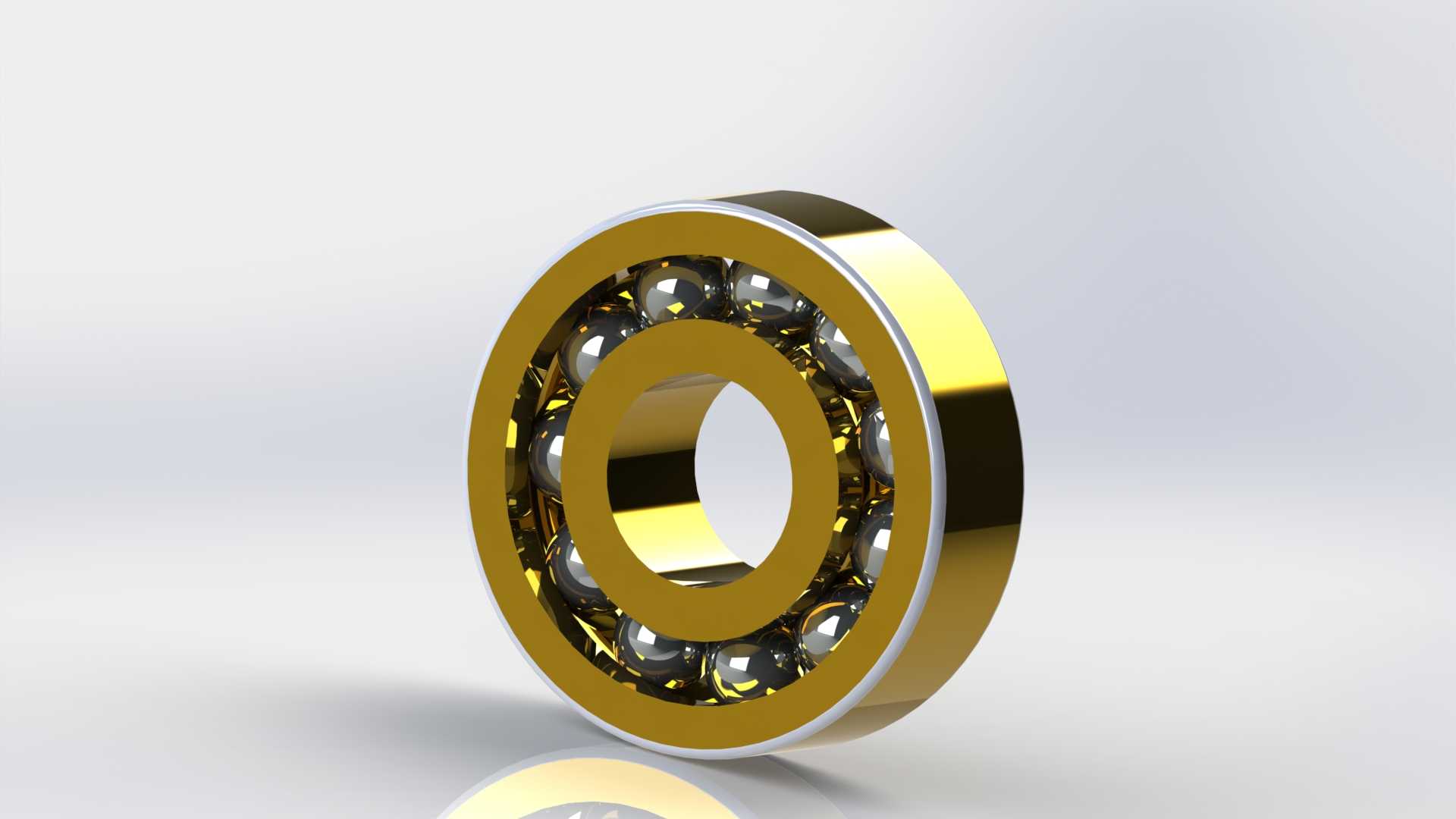

　　本次设计的深沟球轴承结构，采用最经典的双滚道套圈加钢球、保持架的组合形式，内圈与轴颈采用过盈配合安装，随转轴同步旋转，外圈与轴承座孔采用过渡或小间隙配合，固定在安装基座上作为支撑基准。内外圈的滚道均采用圆弧型沟槽设计，沟槽曲率半径略大于钢球半径，既保证钢球在滚道内滚动时的接触面积足够，降低接触应力集中，又能给钢球留出足够的滚动间隙，避免运转过程中出现卡滞。钢球作为承载滚动体，沿滚道周向均匀排布，将内外圈之间的滑动摩擦转化为滚动摩擦，相比滑动轴承结构，它的启动阻力更小，运转精度更稳定，对润滑条件的适应性更强，无论是脂润滑还是稀油润滑都能可靠工作。

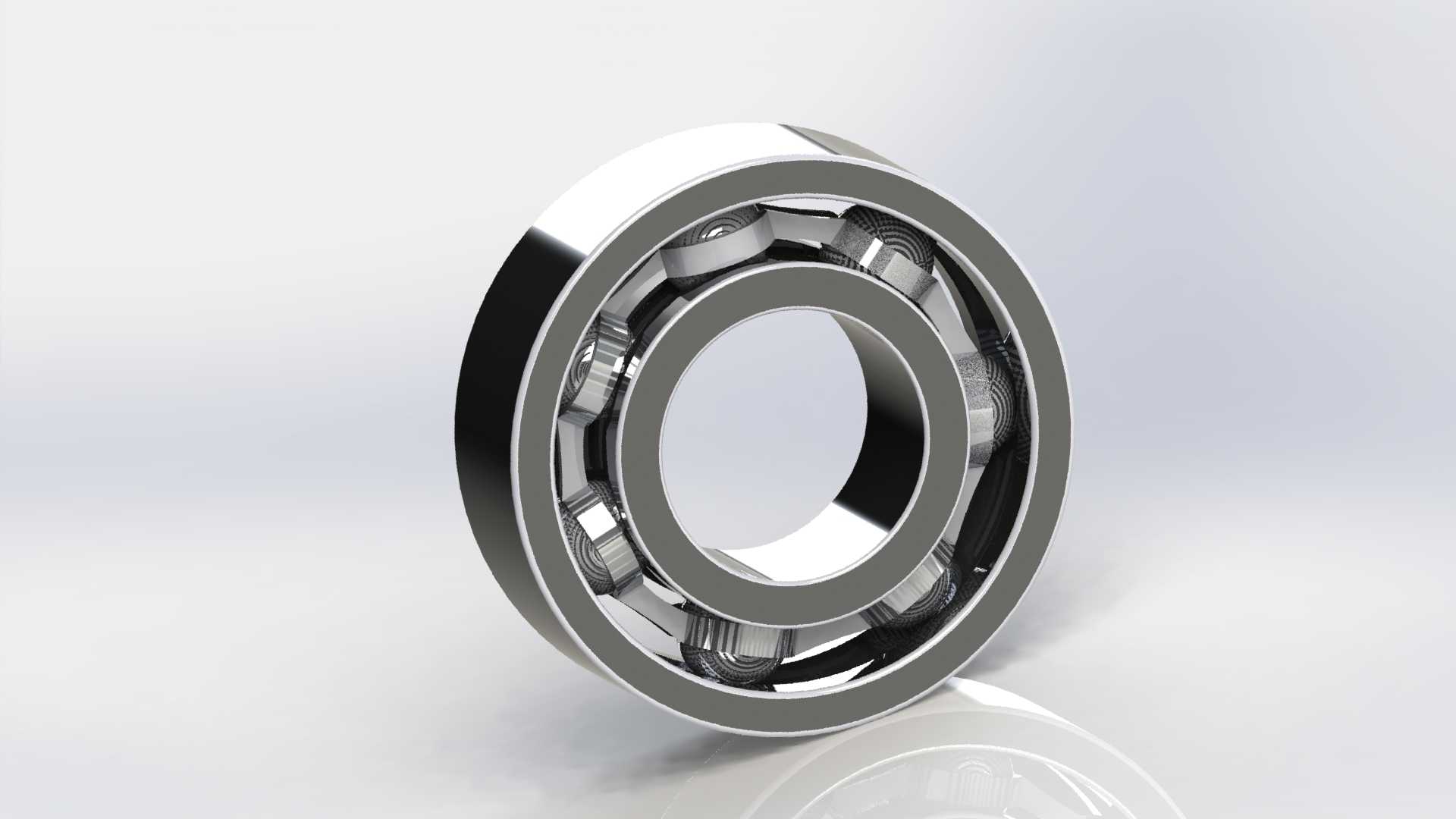

　　保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球在运转过程中相互碰撞、摩擦，同时保证所有钢球沿周向均匀分布，让载荷能够均匀传递到每颗滚动体上，避免局部载荷过大造成的早期点蚀失效。设计过程中需要严格控制套圈的滚道位置度、钢球的直径公差、保持架兜孔的位置精度，这些参数直接决定了轴承的旋转精度、运转噪音水平以及额定动载荷大小。从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸也相对较小，不需要额外设计复杂的支撑调整结构，仅需要在轴上设计对应的轴肩、在轴承座孔内设计对应的孔肩作为轴向定位基准，就能完成可靠安装，同时配合对应的密封件（本模型未包含外置密封结构，可根据使用场景加装接触式或非接触式密封圈），就能阻挡外界粉尘、水汽进入轴承内部，避免润滑脂流失和杂质进入滚道造成的磨粒磨损。

　　在实际选型应用中，这类深沟球轴承主要适用于高速、低冲击的传动场景，当轴系存在较大的轴向载荷时，通常需要搭配角接触轴承或者推力轴承组合使用，单独使用时可承受的轴向载荷不超过其额定径向载荷的四分之一。建模过程中需要重点还原滚道与钢球的接触配合关系，保持架的兜孔与钢球的间隙控制在合理范围，既不能间隙过大造成钢球窜动，也不能间隙过小造成钢球滚动受阻。整套结构的所有零件均采用回转类特征建模，内外圈的截面轮廓沿中心轴旋转生成，钢球为标准球体沿周向阵列生成，保持架为冲压钣金结构，通过折弯、冲孔特征完成建模，装配时以轴承中心轴线为装配基准，保证所有零件的同轴度符合实际装配要求，能够直观展示轴承的内部结构组成和装配关系，可用于机械设计教学、设备装配模拟、轴系结构设计的参考模型，帮助设计人员快速理解滚动轴承的工作原理和安装配合要求，在进行轴系结构设计时快速核对安装尺寸、定位基准的设计合理性，避免出现轴肩过高影响轴承拆卸、孔肩定位不足造成轴承外圈窜动等常见设计问题。
