带键槽安装位的斜齿圆柱传动齿轮

　　这款斜齿圆柱齿轮的设计，首先要匹配对应传动副的中心距要求，齿部采用螺旋角排布，相比直齿圆柱齿轮，啮合过程中是逐步进入、逐步退出啮合状态，不会出现直齿传动时整齿突然接触冲击的问题，运行时的传动平稳性更强，适合中高速、有一定载荷波动的传动场景，比如小型输送设备的动力端、轻工包装机械的主传动链路、小型减速机的中间传动级都能适配。

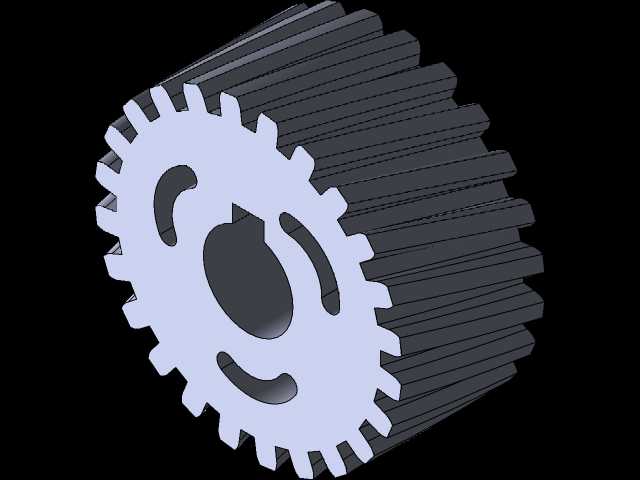

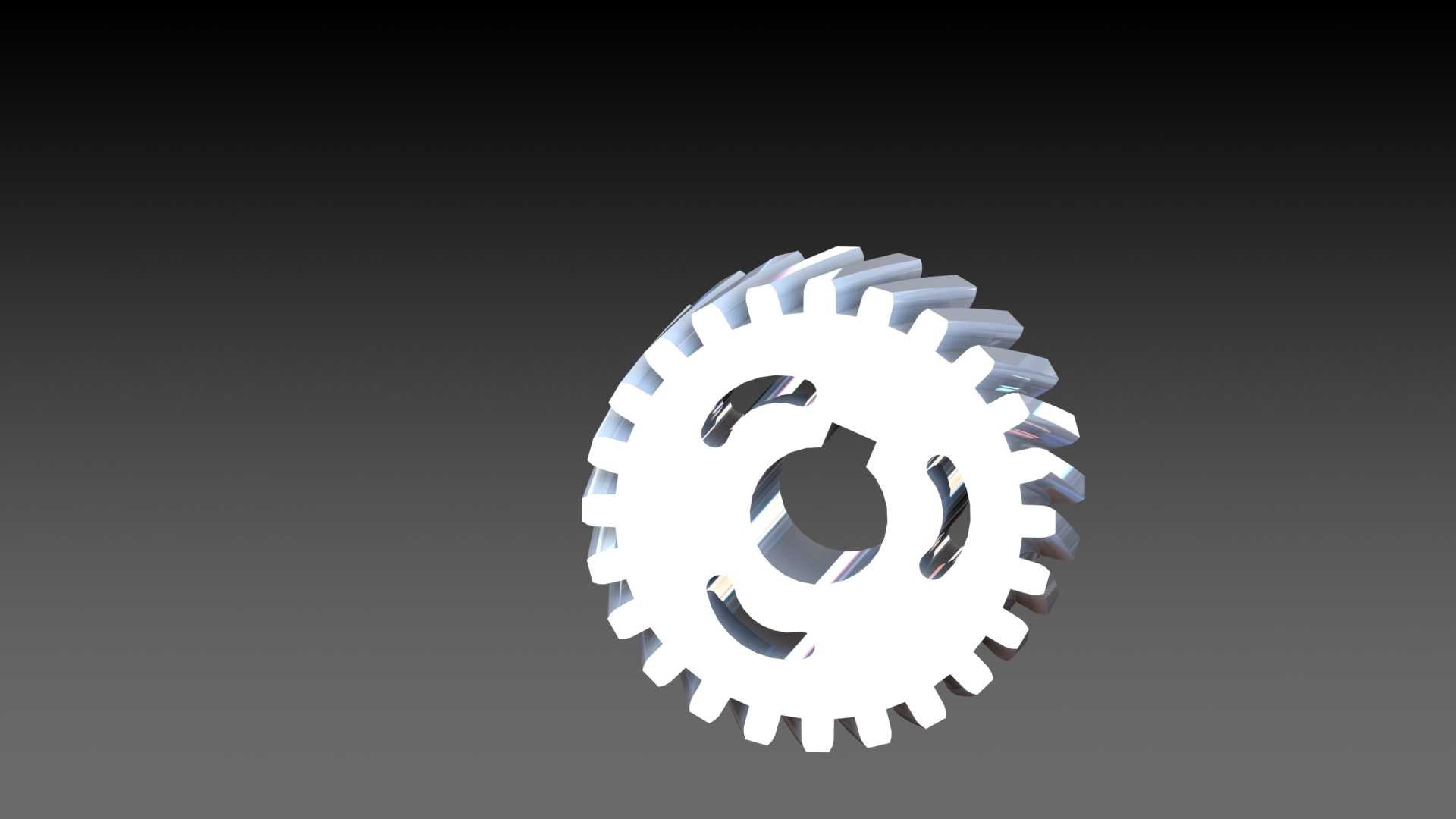

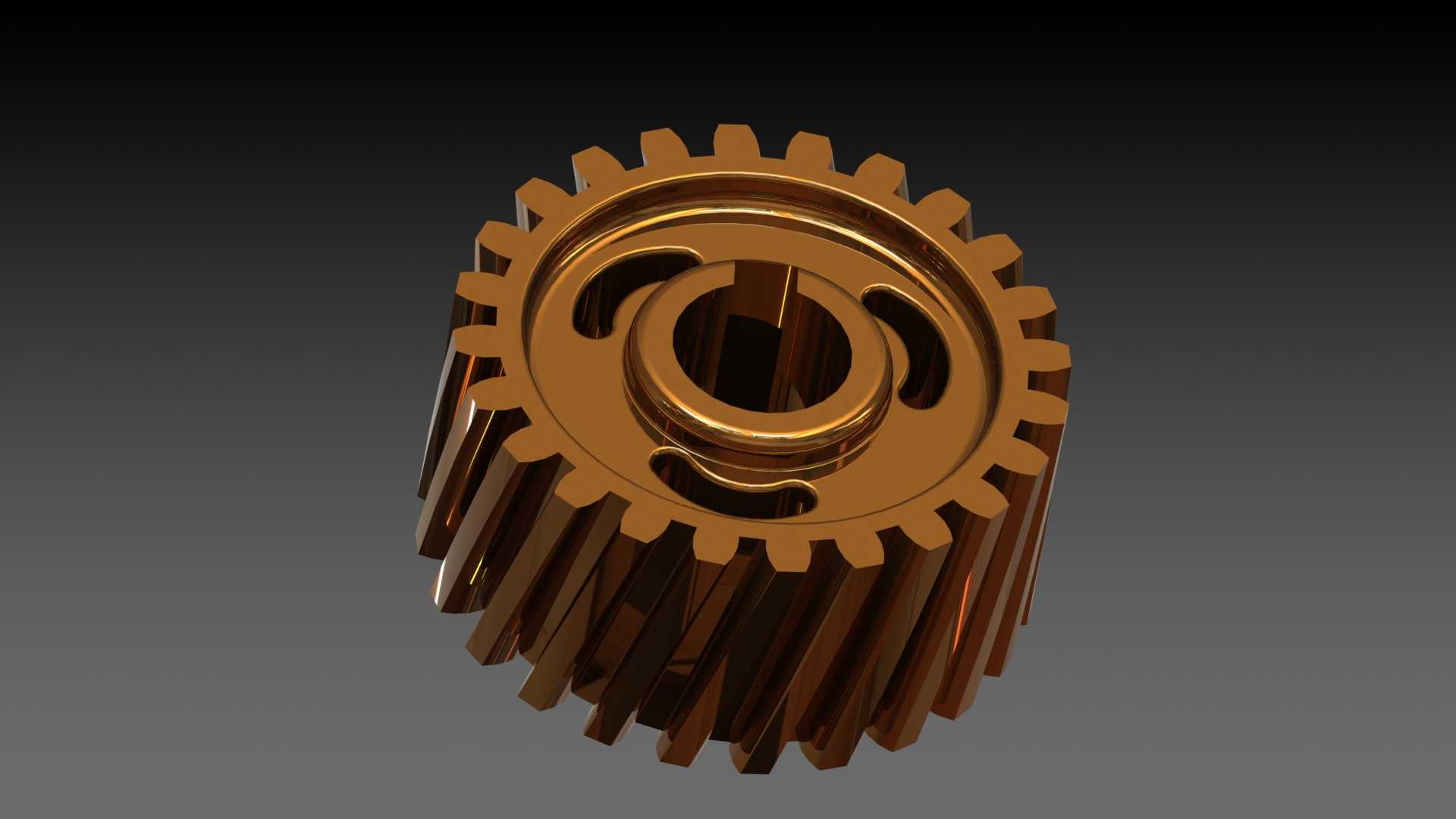

　　从结构细节来看，中心孔内加工有标准平键键槽，安装时可以通过平键与传动轴实现周向固定，避免齿轮与轴之间出现相对转动，保证扭矩传递的可靠性，不需要额外设计复杂的周向锁紧结构，降低装配环节的复杂度。齿轮端面设计有三处均匀分布的弧形减重槽，这部分结构不是随意开设的，首先是在保证轮体整体刚度的前提下，减少齿轮自身的转动惯量，设备启停阶段的动态响应更灵敏，同时也能减少原材料的消耗，降低零件自身重量，对于悬臂安装的传动场景，还能减小支撑轴端的径向载荷，延长支撑轴承的使用寿命。

　　齿部的参数设计需要匹配配对齿轮的模数、压力角以及螺旋角方向，啮合重合度比同参数直齿轮高出30%左右，单位齿宽上承受的载荷更小，齿面接触应力分布更均匀，长期运行下的齿面点蚀、磨损风险更低，传动过程中的噪音也能得到有效控制，适合对运行噪音有要求的民用设备、办公类机械传动场景。轮缘与轮毂之间的辐板厚度经过校核，既不会因为厚度过大增加不必要的重量，也不会因为厚度不足导致轮体受载后出现辐板变形，保证齿圈部分的圆度公差在允许范围内，避免啮合过程中出现卡滞、侧隙忽大忽小的问题。

　　安装边界方面，齿轮的轴向定位可以通过轴肩配合轴用挡圈实现，轮毂的轴向长度足够保证与轴的配合接触面积，避免齿轮安装后出现偏斜，导致齿面接触偏载，加速局部齿面磨损。齿顶圆、齿根圆的尺寸公差按照中等精度传动等级设计，不需要过高的加工精度就能满足常规传动场景的使用要求，加工成本可控，适合批量配套使用。

　　在实际应用中，这类斜齿轮常被用在动力输入与执行端之间的减速或增速传动链路中，比如小型食品加工设备的传动箱、自动化生产线的工件输送辊驱动端、小型农机的传动机构里，都能看到这类结构齿轮的身影。设计时还需要考虑润滑条件，轮体的减重槽结构在油浴润滑场景下，可以带起部分润滑油，对啮合齿面以及中心孔与轴的配合面起到辅助润滑的作用，减少配合面的磨损。齿端做了微小的倒角处理，装配时更容易导入啮合位置，不会出现齿端磕碰、卡滞无法装配的问题，也能避免齿端锐角在运行过程中刮蹭箱体内部其他零件。

　　从受力角度分析，斜齿轮啮合时会产生一定的轴向力，所以配套的支撑轴承需要选择能承受径向与轴向复合载荷的类型，比如深沟球轴承或者角接触球轴承，这点在配套结构设计时需要同步考虑，避免轴向力没有释放路径，导致轴承过早失效。齿轮的材料一般选用中碳钢经调质处理，齿面根据载荷情况可以选择高频淬火提升硬度，满足不同载荷等级的使用需求，不需要特殊的合金材料就能达到足够的强度，材料通用性强，采购和加工都很方便。
