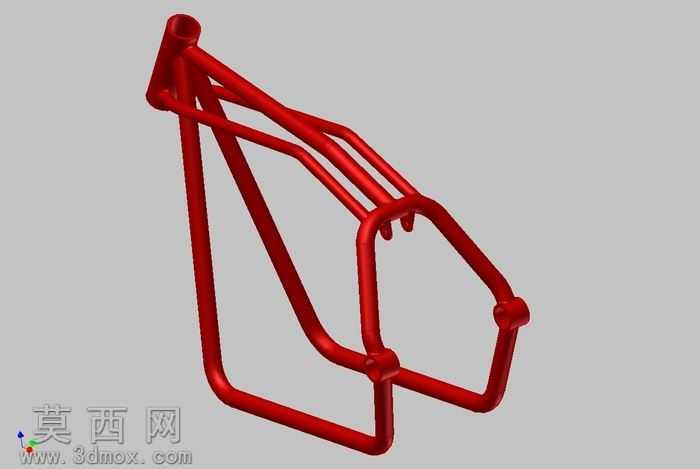

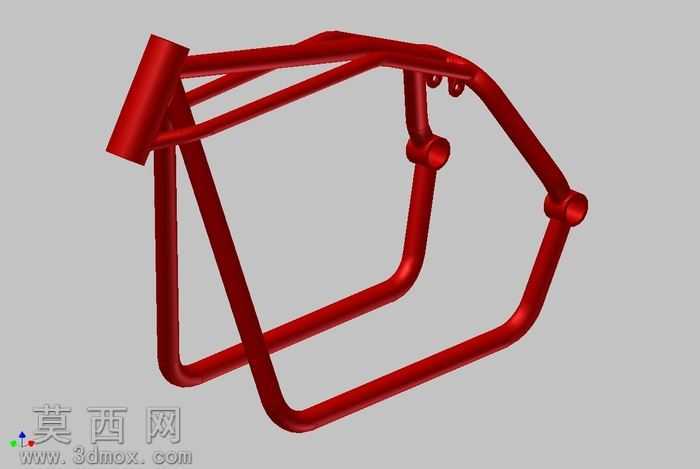

红色管式摩托车车架三维结构设计

本作品为摩托车核心承载车架的三维设计成果，采用Autodesk Inventor软件完成全参数化建模，整体选用圆管弯折拼接的经典管式车架结构，建模过程中严格遵循摩托车车架的力学承载逻辑，先以三维草图绘制出车架的整体空间走线，精准定位车头转向管安装位、座椅支撑位、动力总成挂载点、后摇臂连接位等关键安装节点的空间坐标，确保各安装位的相对位置符合两轮摩托车的人机工程与装配公差要求。建模时对每一段管材分别进行扫掠特征生成，通过布尔运算完成管材交接处的相贯线处理，还原真实管材焊接拼接的结构形态，对车头转向管、后摇臂铰接座等受力集中的部位做了局部加厚与补强结构设计，在对应位置预留了标准安装孔位与连接凸台，保证后续装配时各部件能够精准对位。材质渲染阶段为车架赋予了高饱和度的红色金属烤漆材质，调整材质的粗糙度、反射率参数模拟真实机车车架的漆面质感，在场景中添加柔和的环境光与定向补光，通过光影变化凸显管材的弯折弧度与结构层次感，清晰展现车架的空间结构形态。设计过程中充分考虑管式车架的轻量化与结构强度平衡，通过合理的管材排布形成稳定的三角承载结构，既能够承受行驶过程中来自路面的冲击载荷、动力总成的振动载荷，也能控制车架整体重量，适配中小排量摩托车的使用需求，整体结构无冗余设计，各管段的走向避开了后续装配时发动机、油箱、覆盖件的安装空间，为整车其他部件的布局预留了充足的空间，完整还原了量产摩托车车架的结构特征与设计逻辑，可用于摩托车结构教学、改装设计参考、虚拟装配验证等场景。
