KD3116F型14-19SN 0902圆形电连接器结构

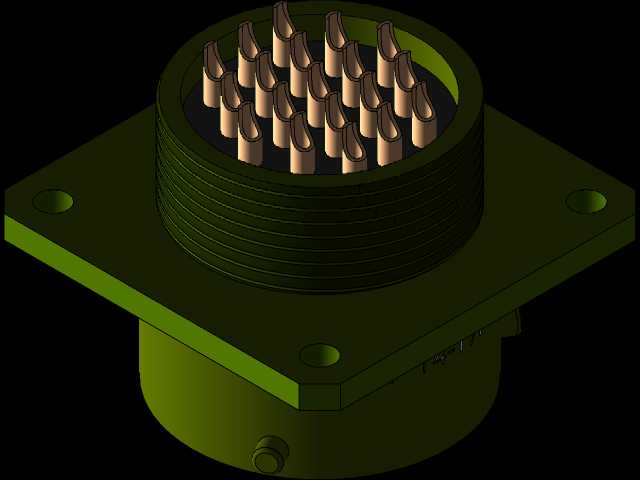

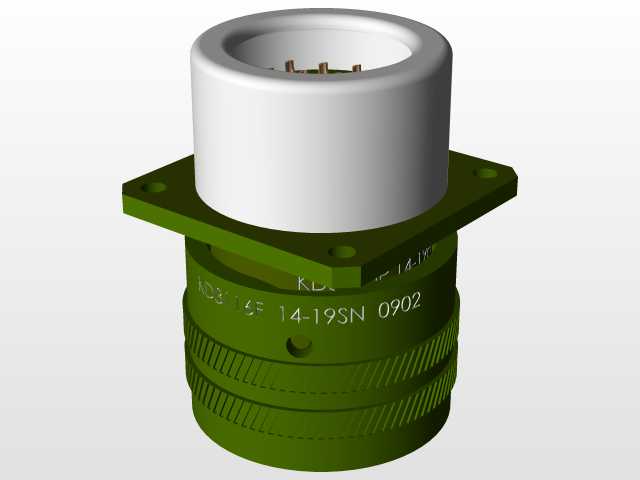

　　这款圆形电连接器多用于工业测控、机载设备、户外机电系统的线缆对接场景，核心作用是实现多芯线缆的快速插拔与可靠导通，在存在振动、温变的工况下维持信号与小功率电能的稳定传输，避免线缆对接处出现松脱、接触不良的问题。整套结构分为三个核心组成部分：尾部锁紧压环、带插针的公端基座、带插孔的母端壳体，拆分状态下可清晰看到各部件的配合边界。公端基座外侧设置了法兰安装边，可通过螺栓将连接器公端固定在设备舱壁或者设备壳体的安装位上，法兰边的厚度与安装孔位间距适配常规工业设备的面板安装标准，安装时无需额外加工定制转接件。插针端的外螺纹与母端壳体内侧的螺纹配合，旋合后可实现轴向锁紧，配合端面的密封圈结构，可阻挡粉尘、水汽进入接插腔体，

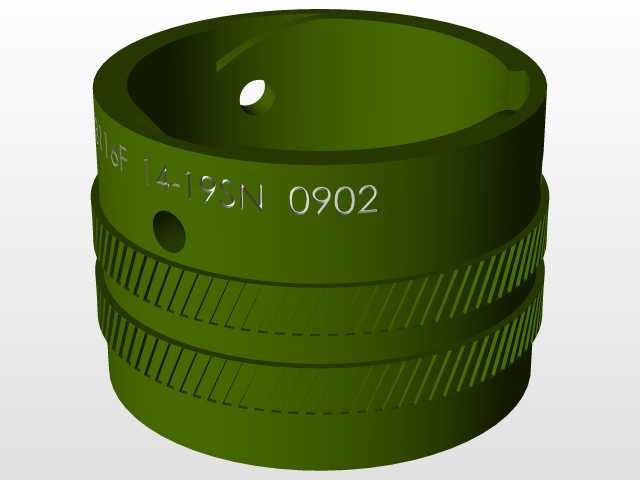

　　适配户外或者有少量喷淋的工业场景。尾部的金属压环用于线缆进线后的锁紧固定，将线缆外护套压紧在连接器尾部，避免线缆受拉扯时芯线与插针/焊点受力脱落，压环的内孔尺寸适配对应线径的多芯屏蔽线缆，压合后可同时固定线缆屏蔽层，实现电磁屏蔽的连续导通。设计时优先考虑了接插对位的容错性，公母端设置了对位键槽，避免插针与插孔错插导致的芯线短接，插针采用镀金接触件，降低长期使用后的接触电阻增量，壳体选用硬质铝合金做军绿色阳极氧化处理，兼顾轻量化与耐磨、抗腐蚀性能。接插完成后整体外形为阶梯圆柱状，最大外径位于法兰安装边处，轴向总长度满足常规设备舱内的安装间隙要求，不会与周边其他布线、结构件产生干涉。建模时还原了壳体表面的标识刻印位置，以及插针端的芯线排布结构，可直接用于设备布线时的干涉检查、安装模拟，也可作为同类型连接器选型时的结构参考，验证不同安装姿态下的线缆弯折半径是否符合布线规范。
