办公用长尾夹金属夹体结构设计

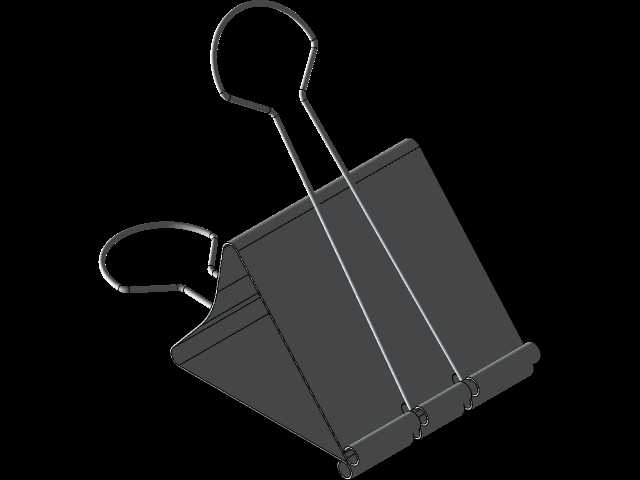

　　日常办公场景里，这类长尾夹是桌面整理、文件归集环节最常用的小五金件，区别于普通回形针的薄金属丝结构，它的夹持力更强，能稳定夹持数十页A4纸张而不松脱，也不会在纸面留下明显的钉装压痕，在临时装订、票据整理、图纸临时固定等场景里使用率极高。从结构设计逻辑来看，整个夹体分为两个核心功能部分：一是冲压成型的金属夹身，采用带弹性的冷轧薄钢板弯折成型，夹身的梯形弯折角度经过反复调校，张开时依靠板材自身的形变弹力提供持续夹持力，夹身底部的卷边结构一方面做了圆滑处理避免划伤纸面，另一方面也作为两个钢丝手柄的旋转支撑轴座，让手柄可以顺畅翻转。二是两根弯折成型的弹簧钢丝手柄，钢丝两端嵌入夹身底部的卷边内，既可以作为施力臂让使用者轻松捏开夹口，

　　在夹装完成后还可以将手柄扳倒贴合纸面，减少堆叠时的空间占用，也能避免手柄剐蹭其他文件。设计时首先要确定的是夹持开口的最大边界，常规款的夹身张开最大间隙在15mm左右，对应可夹持的纸张总厚度不超过12mm，预留3mm的形变余量避免长期使用后金属疲劳导致夹持力衰减；夹身的外侧宽度对应常用的文件幅面，常规款宽度在32mm左右，不会超出A4纸的侧边边界，夹装后文件堆叠整齐不会突出。夹身的弯折圆角需要控制在R1.2-R1.5之间，圆角过小容易在夹装薄纸时压出折痕，圆角过大则会导致夹口两端的夹持力不足，纸张容易从侧边滑出。钢丝手柄的弯折弧度要贴合人体工学，捏合位置的圆弧半径控制在8mm左右，捏压时不会硌手，同时钢丝的直径选用0.

　　8mm的弹簧钢丝，兼顾弹性和结构强度，反复扳折也不会出现断裂问题。在实际建模过程中，要重点处理夹身卷边和钢丝端部的配合间隙，预留0.1mm的装配间隙保证手柄转动顺畅，同时要做干涉检查，确保手柄在0-180度翻转过程中不会和夹身本体发生剐蹭。夹身表面做发黑或者喷塑处理的结构预留也需要在设计时考虑，表面处理层的厚度控制在0.05mm以内，避免影响装配精度。这类夹持件除了办公场景，在生产车间的工艺卡片临时固定、仓储物料的标签悬挂、线束临时整理等场景也有大量应用，不同场景下可以调整夹身的宽度和钢板厚度，比如车间用的款式会选用更厚的钢板，夹持力更大，能夹持更厚的工艺文件或者较硬的塑料标签。
