洗衣机用波浪形洗涤轮结构设计

这款波浪形洗涤轮主要配套家用及商用波轮洗衣机使用，安装于洗衣桶内底部位置，是洗涤流程中直接带动水流运动的核心执行部件。日常洗衣工况下，该部件随离合器输出轴做正反向交替转动，通过自身特殊的波浪形曲面结构搅动桶内水流形成多向涡流，带动衣物在水中不断翻转、揉搓，配合洗涤剂瓦解织物纤维缝隙中的污渍，同时避免传统直筋波轮对衣物的过度拉扯磨损。

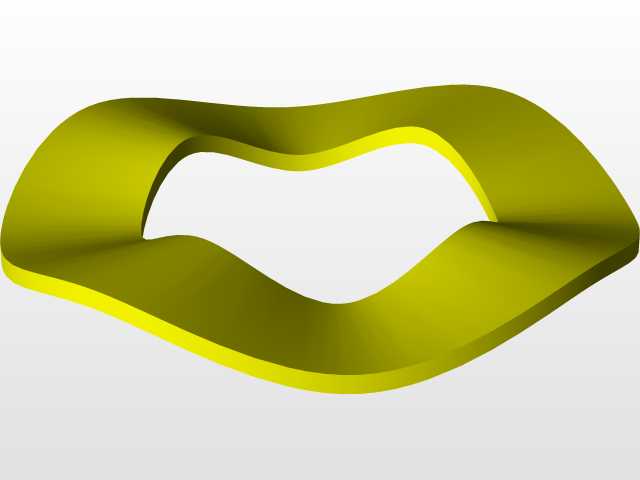

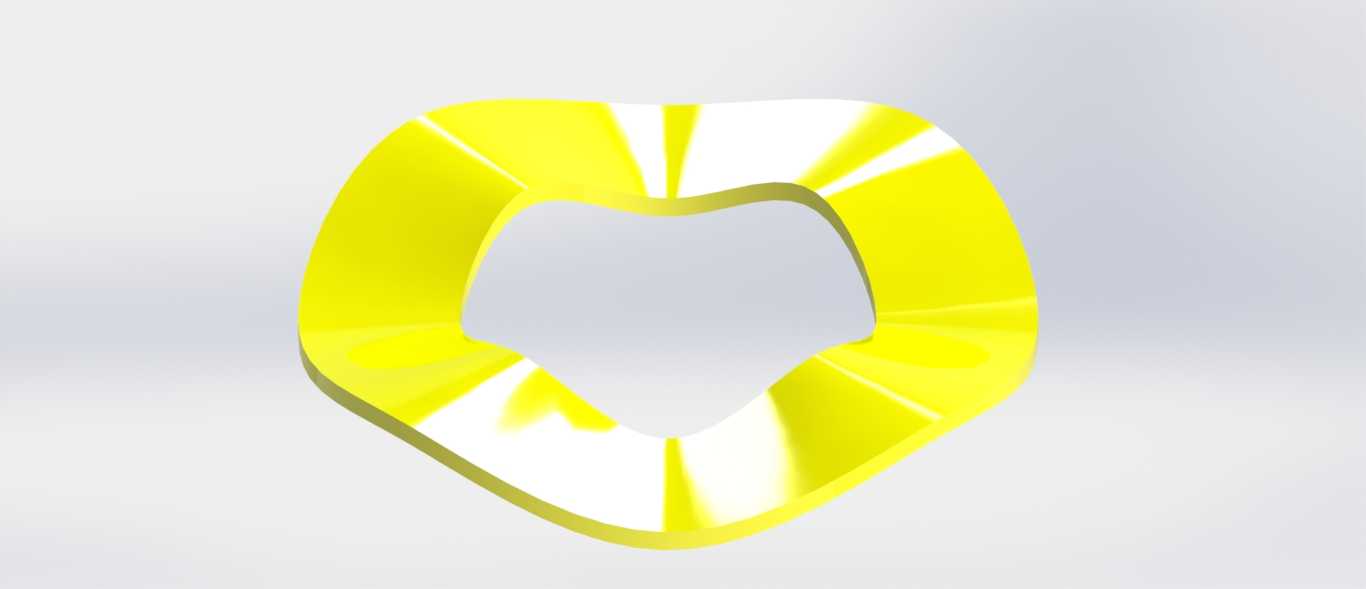

从结构设计逻辑来看，该部件摒弃了传统波轮的径向直凸筋设计，整体采用闭环式波浪环形结构，中心预留的异形安装孔可直接与洗衣机离合器输出轴端适配，无需额外加装转接法兰，安装时仅需对准轴端定位卡槽推入，配合底部紧固螺钉即可完成固定，安装边界可适配市面上多数主流容量波轮洗衣机的内桶底部安装位，不会与桶壁的提升筋产生运动干涉。曲面的起伏高度经过反复调校，转动过程中可同时产生径向推力与轴向抬升力，让水流形成上下翻滚的紊流状态，相比普通波轮能减少衣物缠绕概率，同时提升洗涤均匀度，针对针织、棉麻等不同质地织物都能适配对应的水流强度。

材质选型上该类部件一般采用改性聚丙烯注塑成型，曲面表面做高光抛光处理，降低转动过程中与衣物的摩擦阻力，同时避免毛刺勾丝损伤织物。波浪形的环形结构在保证结构强度的前提下，去除了传统波轮中心的冗余实体区域，既降低了部件自身重量，减少电机启动时的负载扭矩，也能让水流从中心区域形成回流，进一步增强水流的循环效果，避免衣物长期堆积在波轮中心区域造成局部洗涤过度。实际装配时需注意波轮上平面与内桶底部的间隙控制在1.5-2mm区间，间隙过小易造成摩擦卡顿，间隙过大则容易卡入细小衣物配件造成部件损坏。
