小型液压油缸底座及配套组件结构

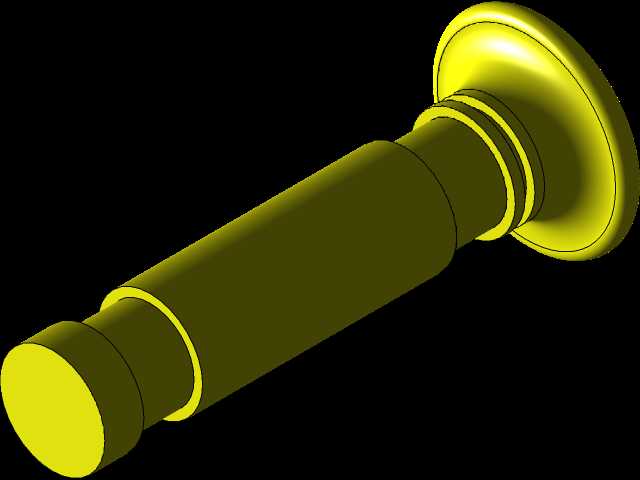

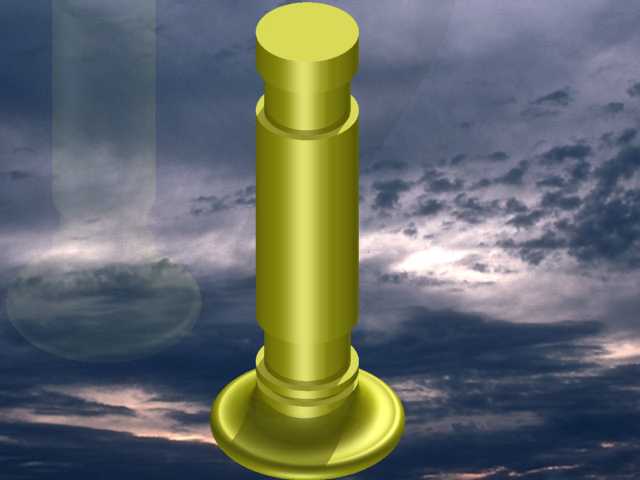

　　在液压传动系统的实际落地场景中，小型液压油缸的底座及配套组件是保障执行端动作稳定的核心结构单元，这类结构常应用在小型工装夹具、轻工自动化压装设备、小型举升机构的动力输出端，承担着将液压推力稳定传递至执行工位、同时抵消活塞往复运动产生的径向偏载的作用。从结构设计逻辑来看，这套组件的底座采用了带圆弧过渡的盘式支撑结构，底部支撑面做了整面平整处理，能够在安装时与设备安装基面完全贴合，避免局部应力集中导致的底座变形；底座与缸筒连接的位置设置了多道环形密封槽位，可适配不同规格的O型密封圈与挡圈，保证缸筒内部压力腔的密封可靠性，防止液压油在高压工况下出现渗漏。配套的活塞杆部分采用了阶梯轴式结构，顶端的圆柱头为动力输出连接端，

　　可通过螺纹或者销轴与外部执行负载连接，轴身设置的两道环槽用于安装活塞环，活塞环与缸筒内壁形成滑动密封副，既能够保证压力腔的压力建立，又可以减少活塞杆往复运动时的摩擦阻力，延长密封件的使用寿命。在安装边界的考量上，底座的安装孔位采用了对称分布设计，可适配M6到M8规格的内六角螺栓进行固定，安装时需保证底座支撑面与活塞杆运动方向的垂直度公差控制在0.02mm以内，避免活塞杆运动时出现别劲现象，导致密封件偏磨、油缸输出力损耗。设计过程中针对活塞杆的受力情况做了结构优化，在轴径变化的位置全部采用圆角过渡，避免应力集中导致的活塞杆断裂问题，尤其是在油缸承受瞬时冲击负载的工况下，圆角过渡结构能够有效分散应力峰值，提升组件的抗疲劳强度。

　　从功能特性来看，这套结构的所有配合面均按照IT7级公差进行设计，活塞环槽的宽度公差控制在0.01mm以内，保证活塞环安装后不会出现轴向窜动，同时又能在径向有合适的补偿量，适配缸筒内壁的微小形位误差。在实际选型应用时，需要根据系统的额定工作压力匹配对应硬度的活塞环与密封件，当系统工作压力在16MPa以下时，可采用丁腈橡胶材质的密封件，若工作压力超过20MPa，则需要搭配聚四氟乙烯材质的挡圈，防止密封件被高压油挤入配合间隙造成损坏。另外，底座的进油孔位置设置在盘式结构的侧面，可采用标准液压管接头进行连接，进油通道内部做了倒角处理，减少液压油流动时的沿程阻力，降低系统的压力损失。
