重工业厂房通风用离心风机结构设计

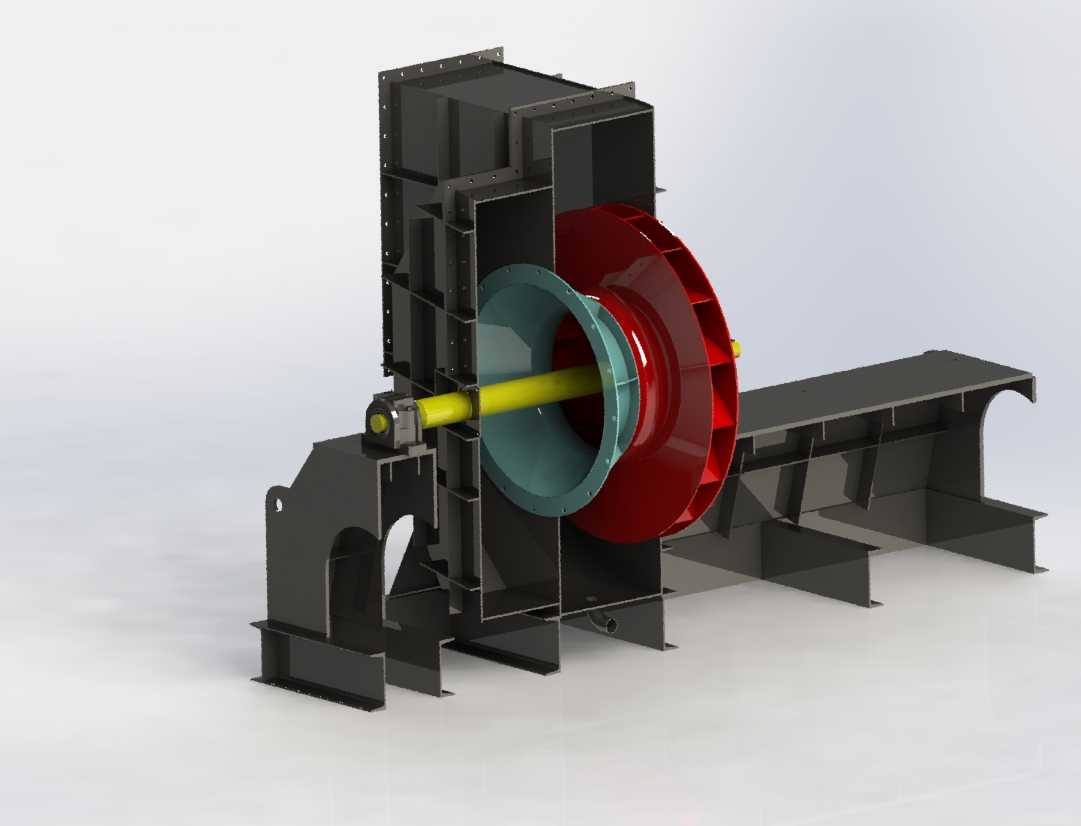

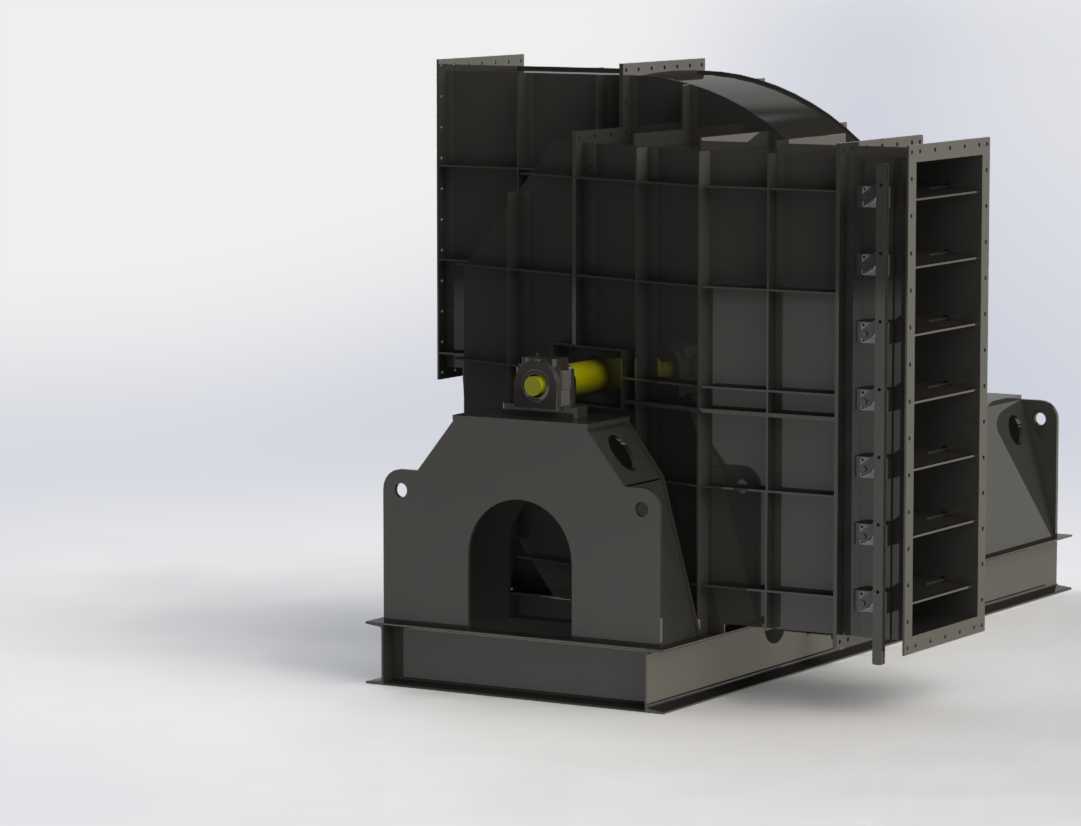

这款离心风机的三维结构，完全围绕重工业场景的大风量通风需求搭建，日常可覆盖冶金车间焊接烟尘抽排、铸造车间高温烟气置换、建材生产车间粉尘收集等工况，也能配套大型除尘系统作为末端动力源，承担含尘气流、高温废气的输送任务，区别于普通民用风机，其结构强度完全适配24小时连续运行的工业生产节奏。从结构设计逻辑来看，机壳采用加厚钢板拼接的加强筋布局，整个蜗壳外壁均匀布置纵横交错的加强肋，避免风机在高风压运行时出现壳体震颤、焊缝开裂的问题，进风口侧采用法兰式连接结构，可直接对接车间通风管道或者除尘设备的进风段，出风口的法兰盘预留了标准螺栓孔位，能适配不同走向的排风管路安装，无需额外做转接件加工。底座部分采用一体化焊接的箱式结构，预留了电机安装位与轴承座固定点位，底座底部开有长条状的地脚螺栓孔，可适配不同厚度的混凝土安装基础，安装时可通过孔位余量微调风机水平度，抵消基础施工的微小误差，叶轮与电机的连接采用直联传动结构，减少了皮带传动的能耗损失与日常维护频次，叶轮做了动平衡校准的结构预留，建模时已经考虑了叶片焊接后的配重块安装位置，避免运行时出现径向跳动。从安装边界来看，整机的长宽高尺寸适配常规工业厂房的设备安装空间，侧面预留的检修门结构，可在不拆卸整机管路的情况下，完成内部叶轮积尘清理、轴承润滑维护等操作，进风口与出风口的中心高度匹配常规工业通风管道的架设高度，无需额外做高低位转接。建模时对各个连接面的密封结构做了细节还原，法兰面的密封槽、检修门的压条结构都有体现，可直接用于指导生产下料、结构校核，也能作为通风系统方案设计时的设备选型参考，帮助设计人员提前核对管路对接尺寸、安装预留空间，避免现场施工时出现尺寸干涉问题。
