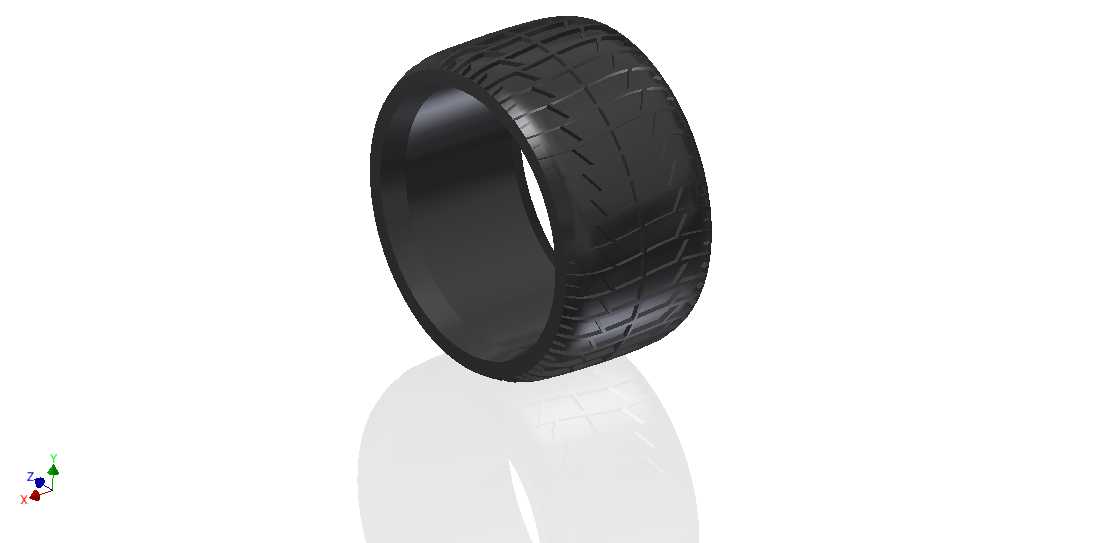

小型乘用车黑色橡胶轮胎三维结构设计

这款小尺寸轮胎的三维建模，最初是针对小型代步车、低速场地作业车辆的轮边配套需求展开的，建模过程中优先还原了实体轮胎的装配逻辑与功能细节，没有做过度的艺术化简化。从实际应用场景来看，这类小轮胎不仅适配民用小型电动代步车，也可用于厂区内短途转运的平板推车、小型AGV导引车的行走轮，部分低速游乐设施的行走机构也会选用同规格的胎体，核心作用是在硬质铺装路面传递轮辋扭矩，同时缓冲路面传递的细碎振动，避免刚性轮直接接触地面带来的颠簸与部件损耗。建模时首先确定了胎体与轮辋的配合边界，胎圈位置的内径公差严格匹配常用小尺寸钢制轮辋的装配尺寸，安装时胎圈与轮辋止口的过盈量控制在合理区间，既保证充气后胎体不会在轮辋上打滑空转，也避免过盈量过大导致装配时胎圈被轮辋边缘切损。胎面花纹的设计没有照搬大尺寸乘用轮胎的复杂沟槽，而是采用了交错排布的斜向细纹加块状接地结构，这种花纹布局在干燥水泥、沥青路面上可以提供足够的纵向抓地力，同时花纹沟的深度控制在合理范围，避免小尺寸轮胎因沟深过大导致胎面刚性不足，转向时出现过度形变影响行驶稳定性。胎侧部分做了适度的圆弧过渡，既保留了橡胶胎体应有的形变余量，在经过路面小凸起时可以通过胎侧的微变形吸收冲击，也避免胎侧过薄导致承载能力不足，建模时特意还原了胎侧从胎圈到胎面的厚度渐变逻辑，靠近胎圈位置的橡胶厚度更大，用来承受轮辋装配时的挤压应力，靠近胎面位置厚度均匀，保证接地压力分布一致。整个胎体的三维结构完全按照实体橡胶轮胎的硫化成型逻辑搭建，内部没有做多余的空腔简化，胎面的花纹块边角做了微小的圆角处理，还原实际生产中橡胶模具脱模后的真实圆角特征，不会出现尖锐直角这种不符合加工工艺的结构。从安装边界来看，这款轮胎的轴向宽度、最大外径都适配小型车辆的轮舱空间，转向时不会与轮拱内衬、悬挂摆臂发生运动干涉，胎体的额定承载范围匹配小型车辆的整备质量，正常充气压力下的形变量控制在设计阈值内，不会出现胎体过度瘪塌导致的胎面异常磨损。建模过程中还考虑了后续做运动仿真的需求，胎体的旋转中心与轮辋轴线完全重合，接地平面的基准面设置符合整车装配的坐标逻辑，导入整车装配体时不需要额外调整坐标基准，可以直接匹配轮边的安装位，方便工程师做整车的行走动力学仿真、干涉检查等后续工作。
