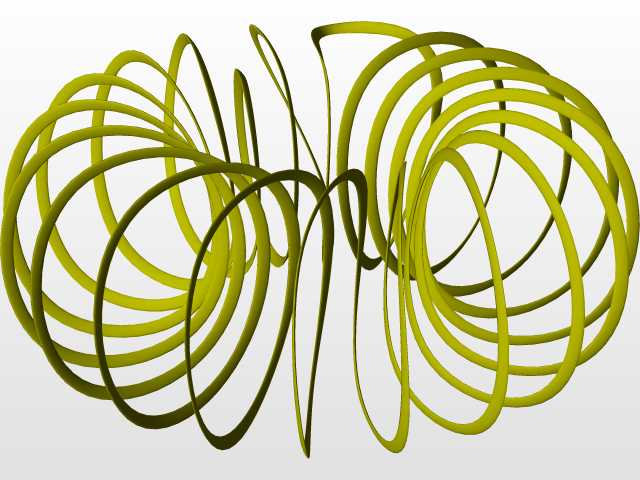

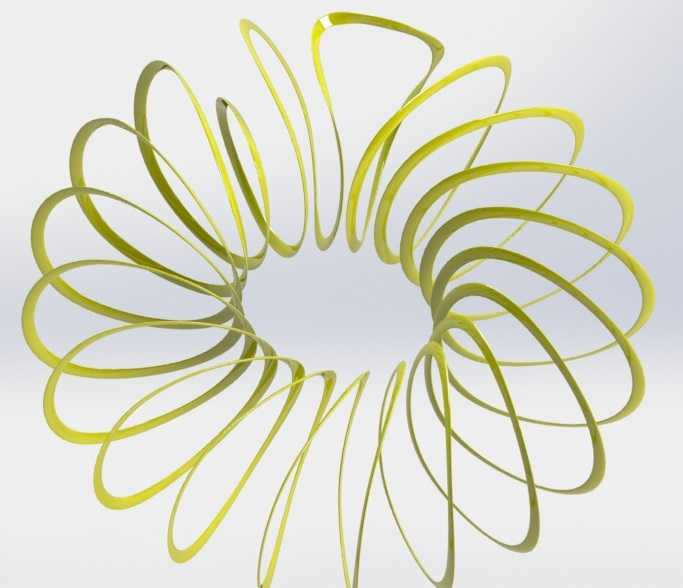

曲面曲线构建的金花造型结构设计

这类曲面流线型的金花造型构件，常应用在高端设备外观装饰、文创产品结构展示、工业设计展陈道具等场景中，部分同类型曲面构件也会作为流体力学演示教具、艺术装置的核心受力支撑结构使用，在实际落地场景中，需要兼顾曲面顺滑度与结构刚性，避免薄壁曲面在装配或长期使用中出现形变。从设计逻辑来看，整个造型没有采用常规实体拉伸、旋转的建模逻辑，而是先通过参考点阵列定位每一段曲线的空间走向，先搭建出整体螺旋放射的骨架线网，再通过曲面放样、边界混合的方式逐段生成连续曲面，每一圈曲面的曲率都经过反复调整，保证相邻曲面衔接处没有折痕，光影过渡均匀，不会出现曲面扭曲、斑马纹断裂的问题。在实际加工适配层面，这类薄壁曲面构件如果采用3D打印制作，需要提前预留0.2-0.3mm的壁厚支撑边界，曲面的最小曲率半径控制在1.5mm以上，避免打印过程中出现翘边、断料问题；如果采用钣金折弯拼接制作，则需要在曲面展开阶段提前计算每一段弧面的展开尺寸，预留折弯工艺缺口，避免拼接处出现应力集中导致的开裂。从安装边界来看，整个造型中心预留的中空区域直径可根据实际装配需求调整，常规适配场景下中心孔径控制在80-120mm区间，可直接套接在展示台转轴、装饰灯座外侧，外围最大轮廓直径根据使用场景可在200-500mm区间缩放，曲面条带的宽度统一控制在12-18mm，既保证视觉上的轻盈感，也能满足常规搬运、装配过程中的结构强度要求，不会因为条带过窄出现受力断裂的问题。在建模过程中，参考点的排布精度直接决定最终曲面的顺滑度，每一圈螺旋线上的参考点需要保持等角度差排布，同时沿轴向的高度差按照等差序列渐变，避免出现曲线局部曲率突变，生成曲面后需要逐段检查曲面的高斯曲率分布，确保所有曲面区域都处于可加工的曲率范围内，没有出现负曲率的倒扣区域，减少后续加工环节的工艺难度。这类曲面造型的设计思路也可以迁移到通风口导流叶片、流体管道导流结构的设计中，通过连续顺滑的曲面引导介质流向，降低流阻，提升设备运行效率。
