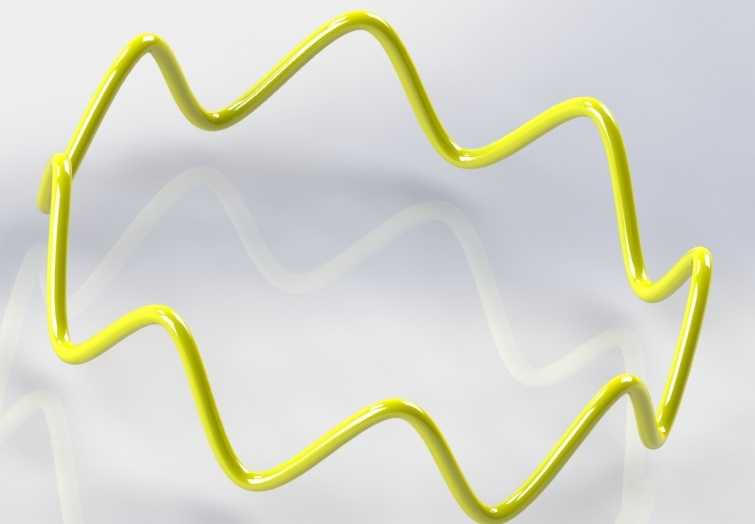

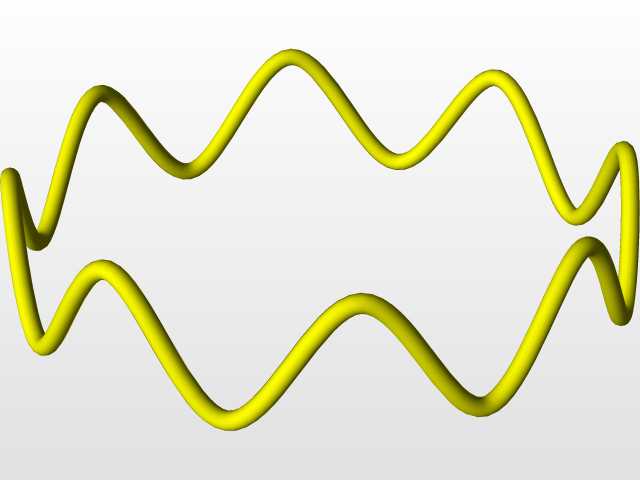

波浪形闭合参考曲线三维结构设计

　　这类波浪形闭合曲线结构，在机械设计领域常作为路径引导特征使用，常见于环形输送线的轨迹规划、异形弹簧的成型轮廓、装饰性密封件的裁切路径以及特种线缆的布线路径参考场景中。在环形输送设备的设计环节，该曲线可作为工装夹具的运动轨迹基准，确保载具沿预设的波浪形路径完成多工位间的平稳转运，避免工位间距不足导致的动作干涉，同时能在有限的环形空间内排布更多加工工位，提升设备的空间利用率。在异形弹性元件的设计中，该曲线的曲率变化经过反复校核，每一段波峰波谷的过渡圆弧都匹配弹性材料的形变极限，避免应力集中导致的元件疲劳断裂，曲线的闭合段衔接处做了相切约束处理，保证弹性元件在受力形变时受力均匀，不会在衔接位置出现应力突变。设计过程中，

　　首先确定整体环形轮廓的外接边界尺寸，确保其能适配安装位置的预留空间，不会和周边的机架、传动部件产生空间干涉；随后逐段调整波浪段的起伏高度，起伏高度的设定匹配实际工况的行程需求，比如用于输送场景时，起伏高度对应工位间的高度差，用于密封场景时，起伏高度匹配密封面的凹凸结构。曲线的所有控制点都设置了连续的曲率约束，不存在硬拐点，避免后续生成实体特征时出现曲面褶皱或者加工时的刀具顿挫。在建模逻辑上，先通过参考点定位每一段波浪的拐点位置，参考点的坐标严格匹配安装边界的尺寸链要求，确保曲线成型后整体的形位公差符合装配要求，再通过样条曲线依次连接所有参考点，最后对闭合衔接处做相切和曲率连续的约束，保证整条曲线的顺滑度。这类曲线特征生成的实体结构，

　　在安装时不需要额外的定位工装，因为曲线本身的轮廓和安装槽的轨迹完全匹配，可直接嵌入预设的安装位，固定后不会出现周向转动或者轴向窜动。在特种装饰件的加工场景中，该曲线作为走刀路径使用时，能保证加工出的波浪形装饰边轮廓均匀，每一段波浪的弧度一致，满足外观件的一致性要求；在流体管路的布管设计中，该曲线的走向可避免管路出现直角弯折，降低流体输送过程中的阻力，同时波浪形的管路走向能吸收部分管路振动，减少管路接头处的松动风险。
