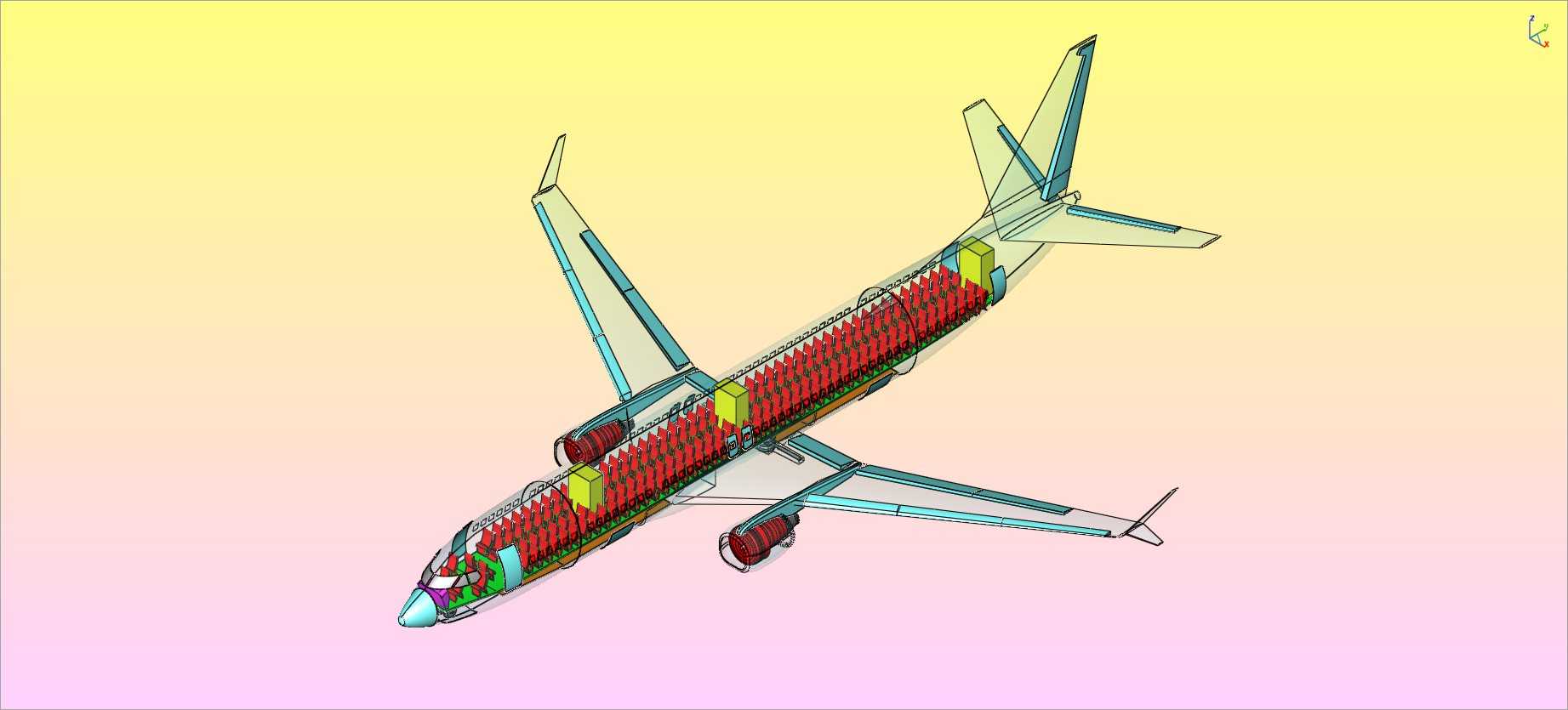

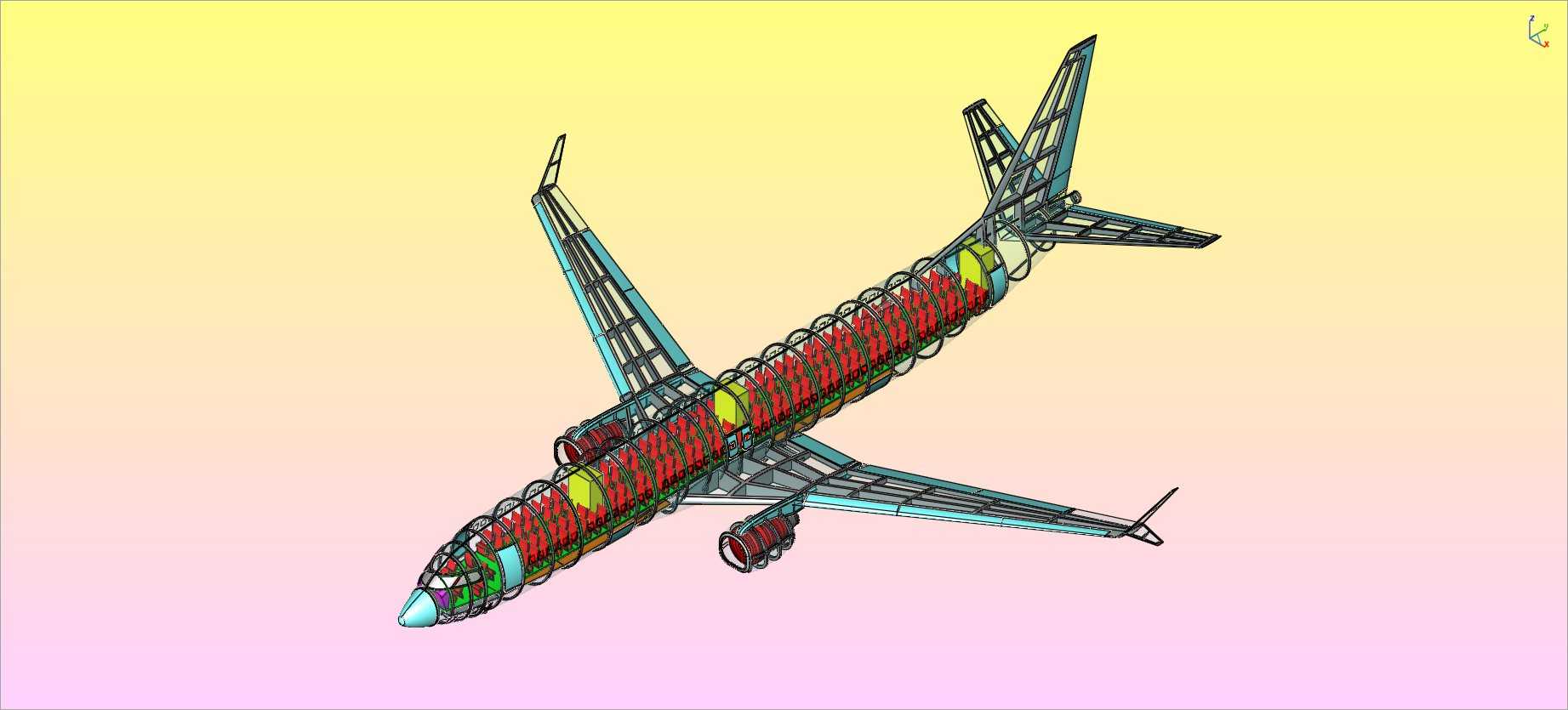

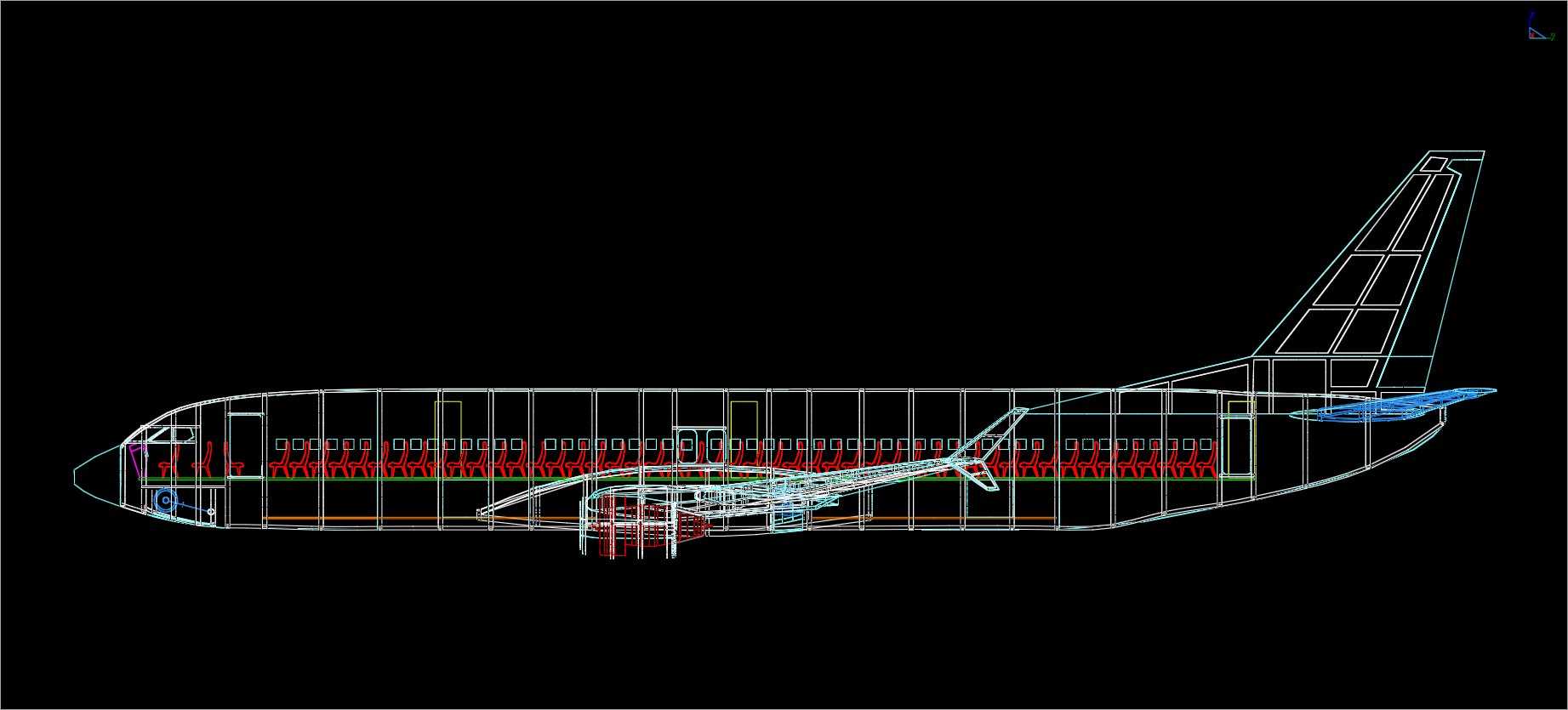

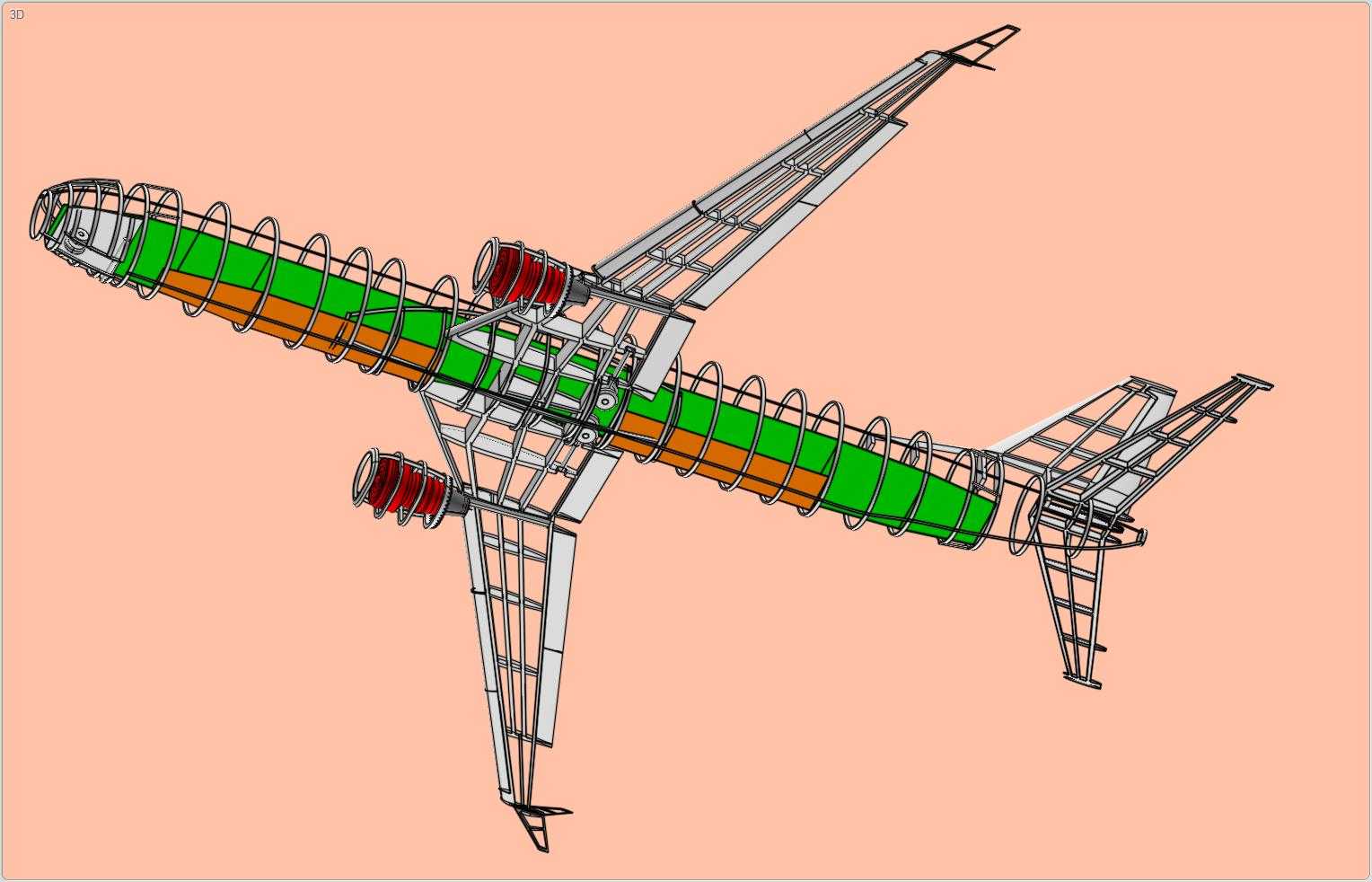

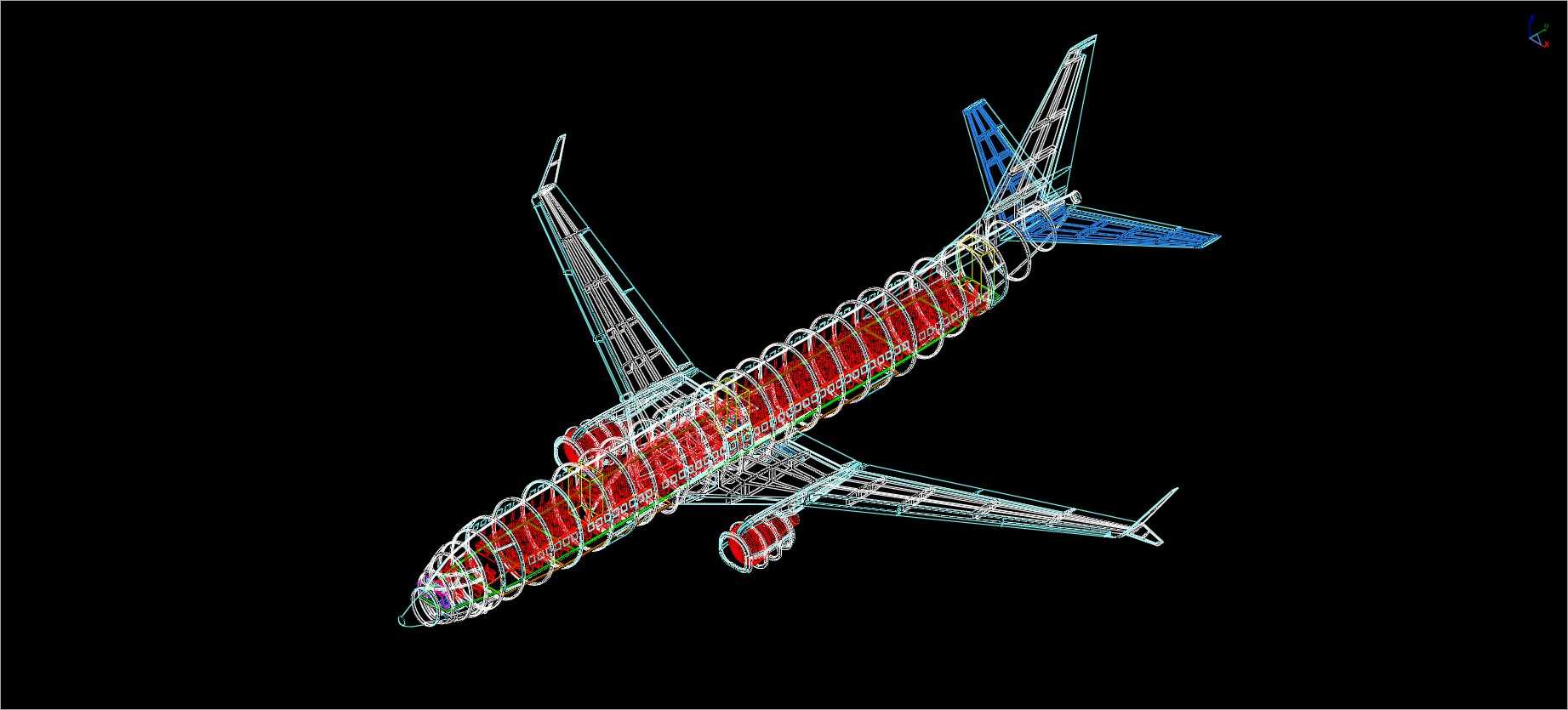

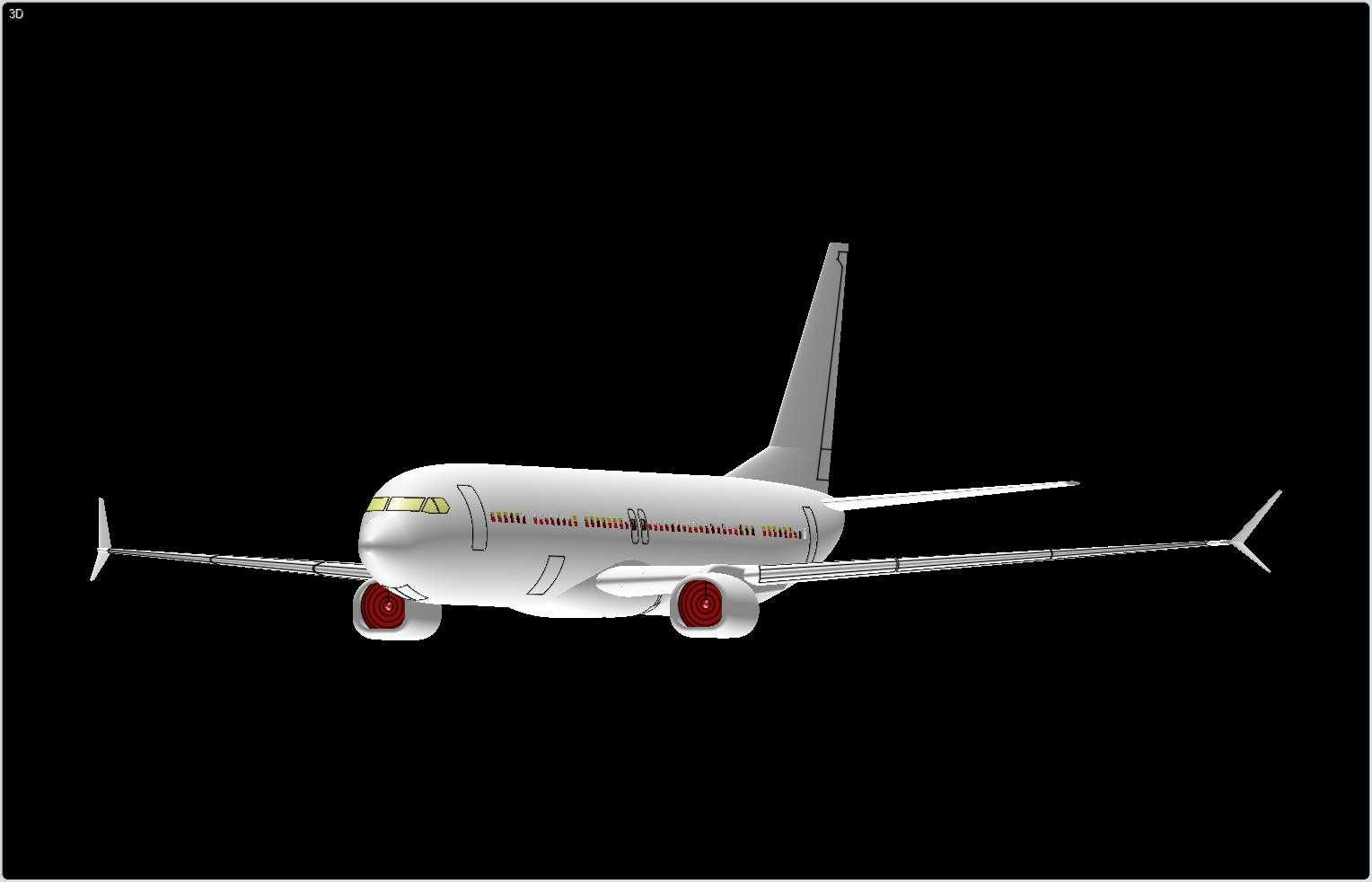

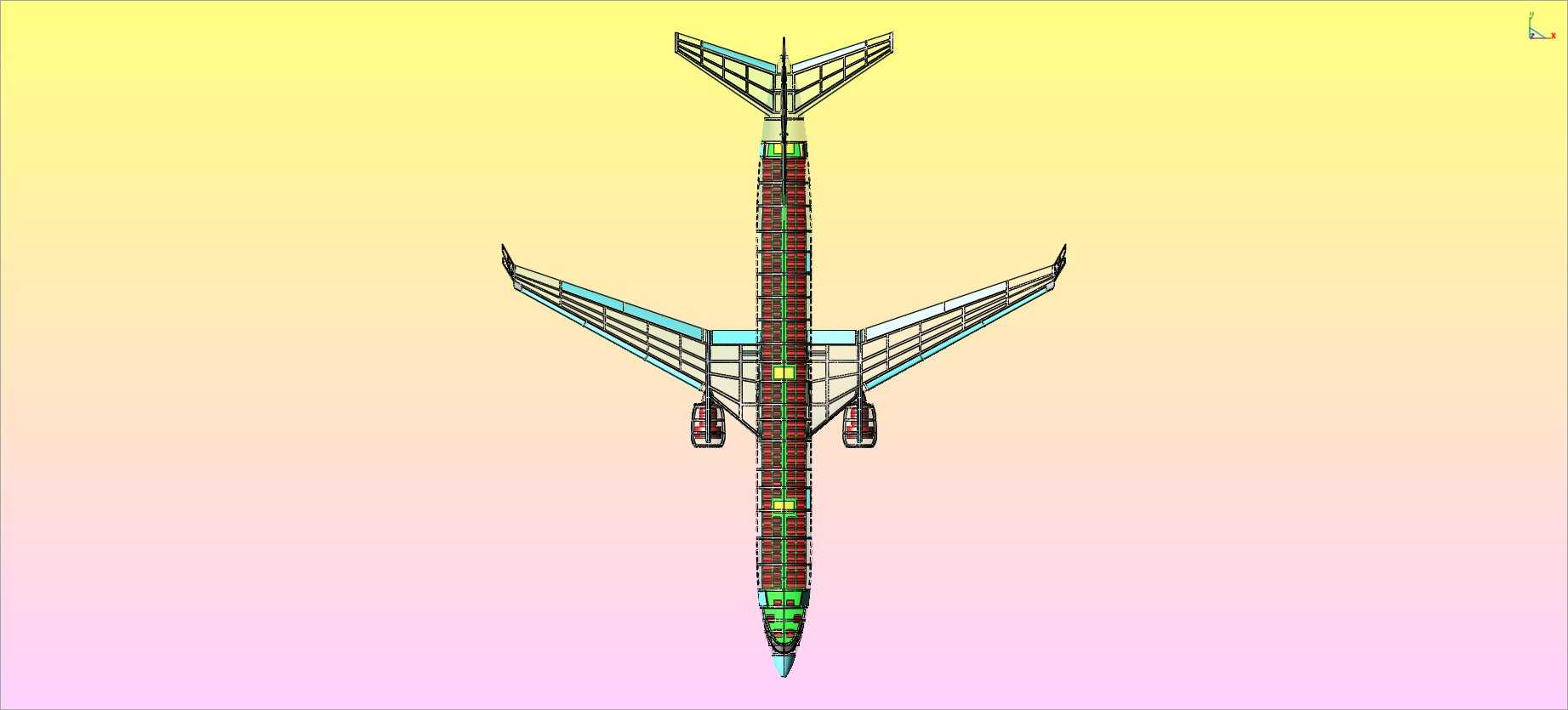

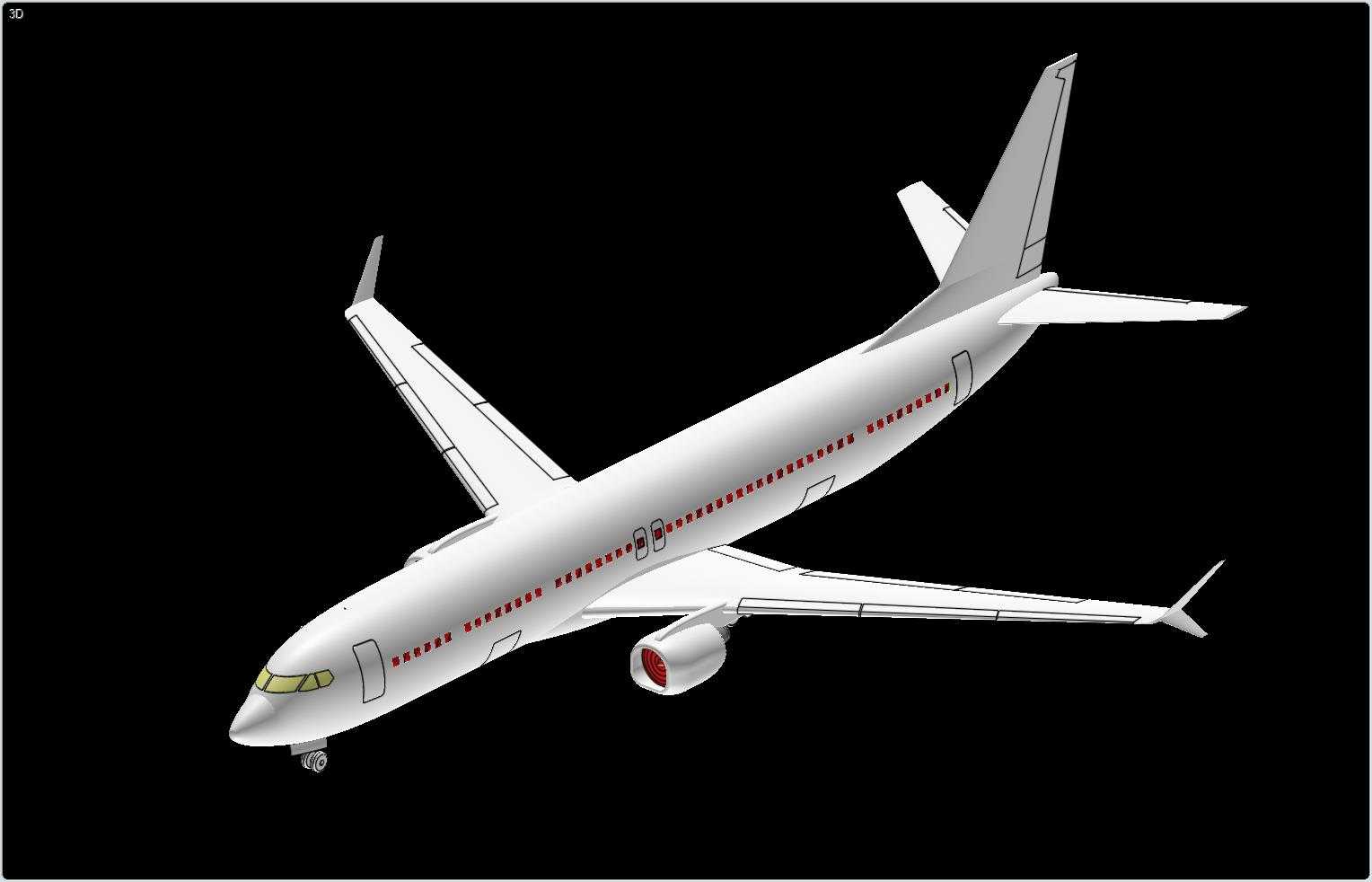

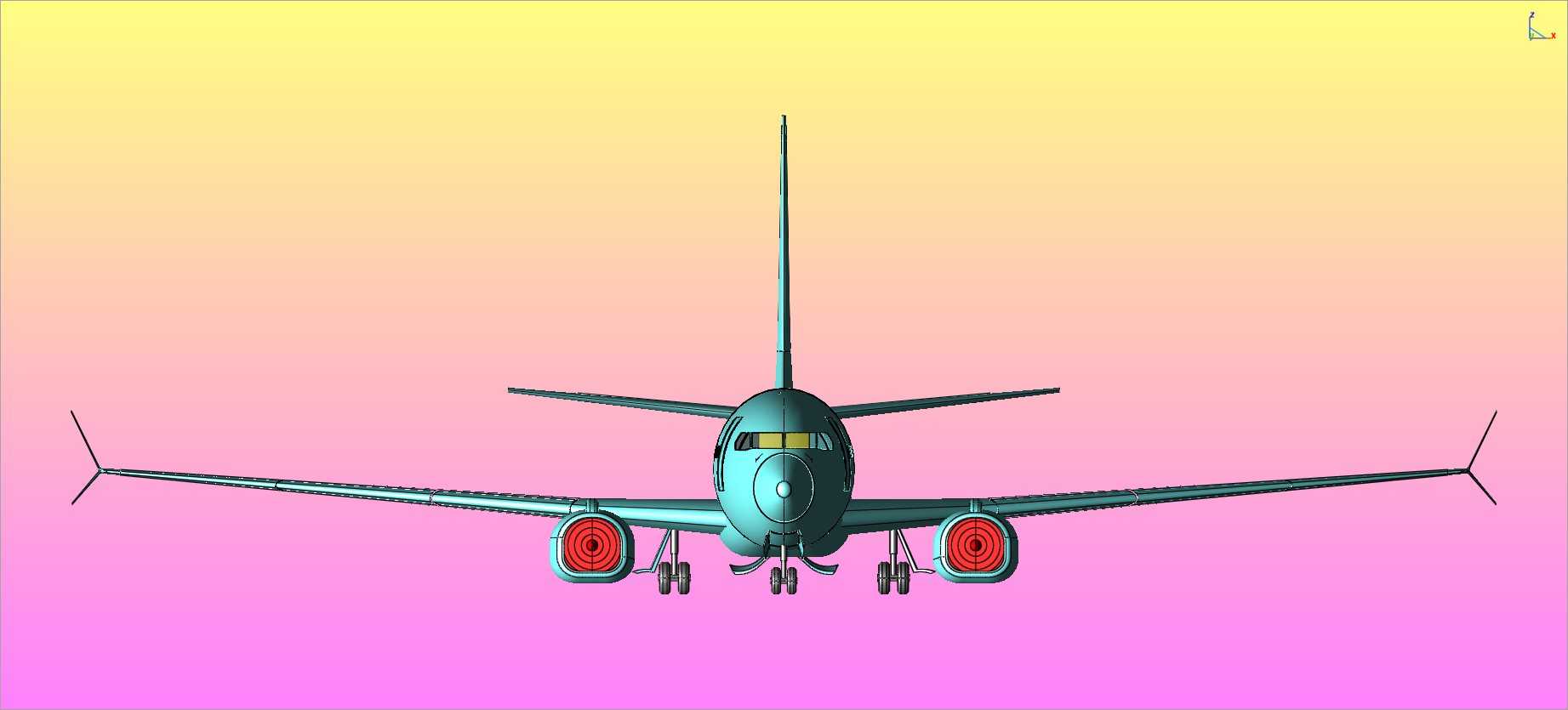

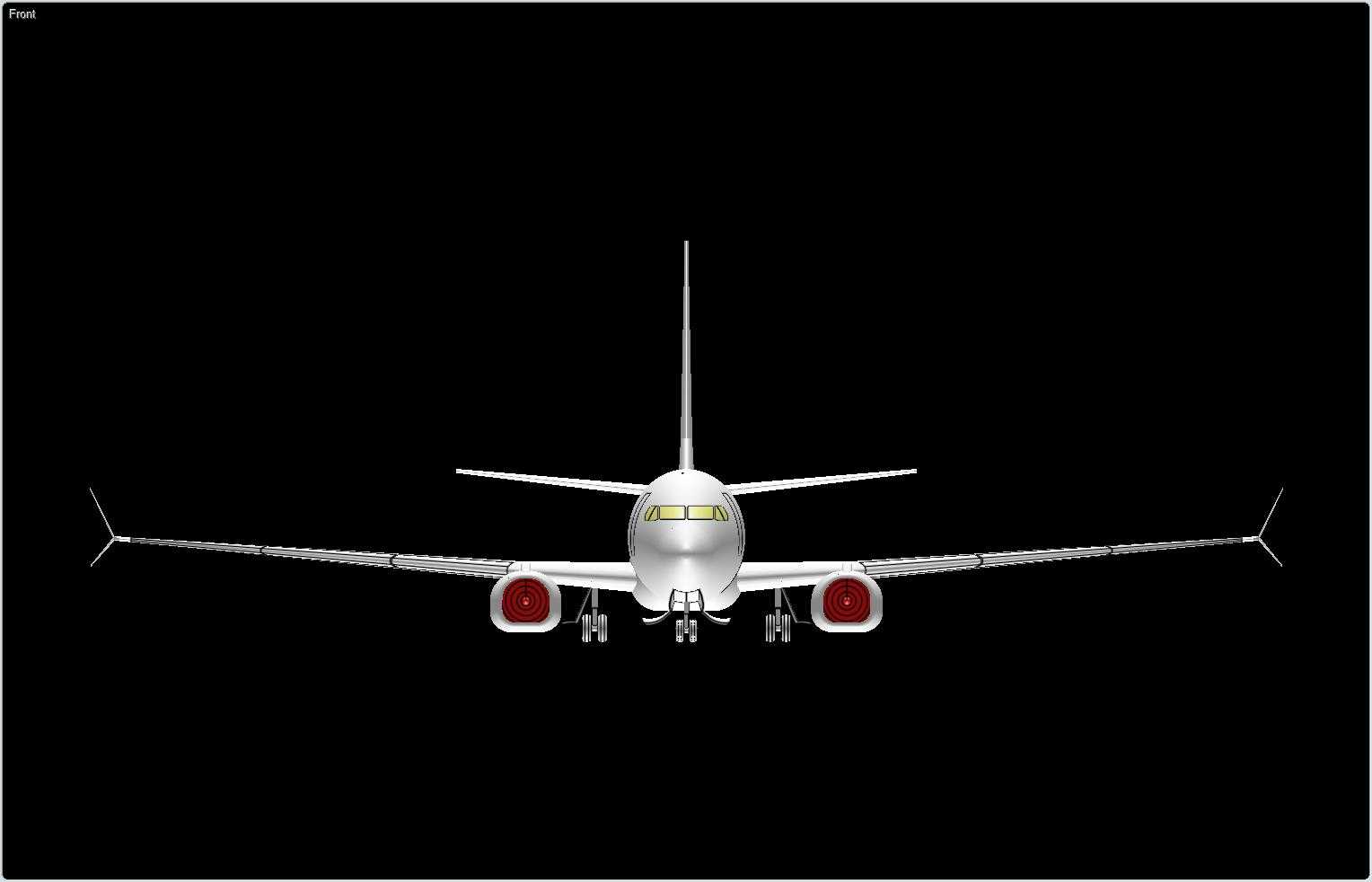

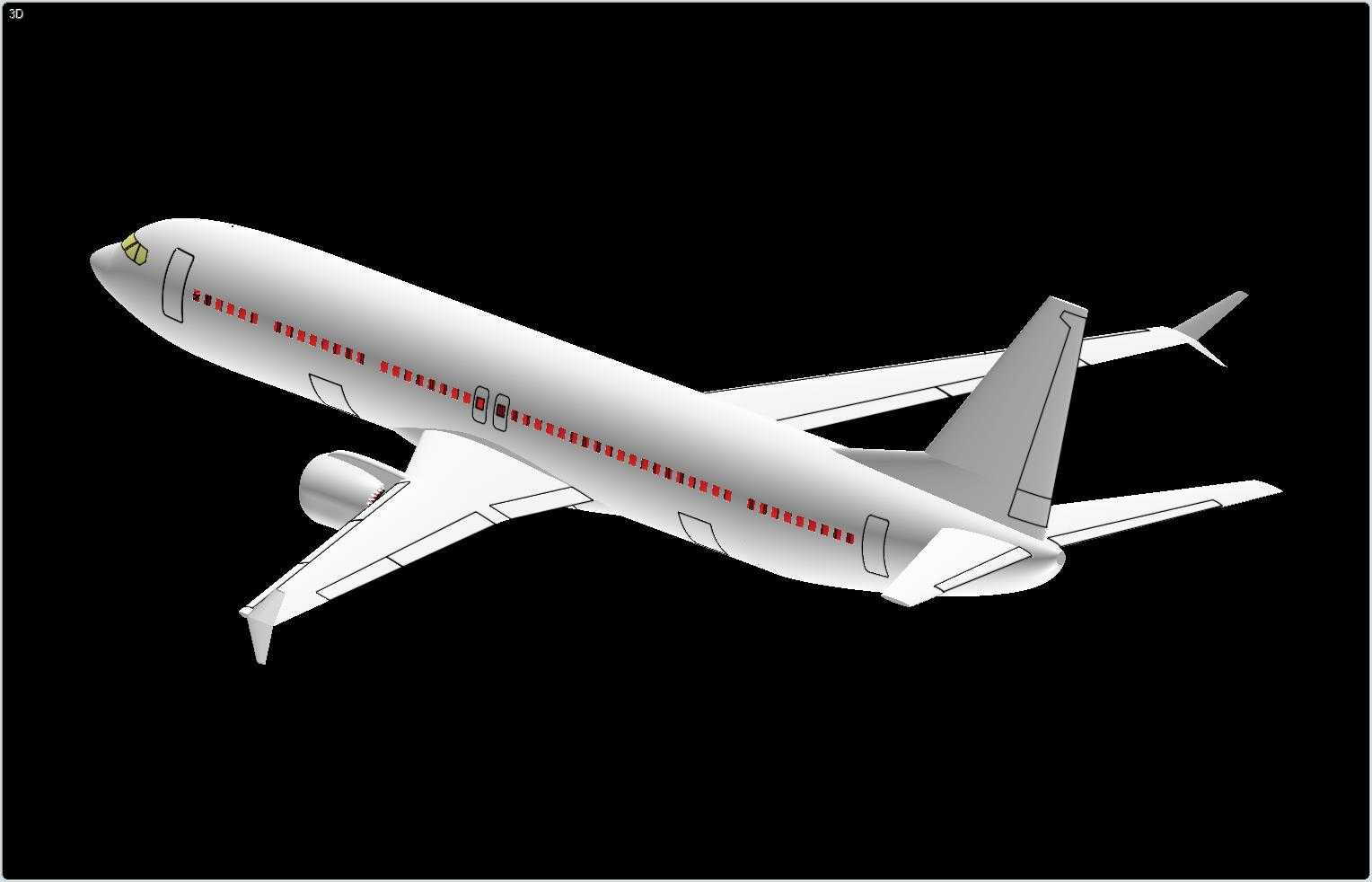

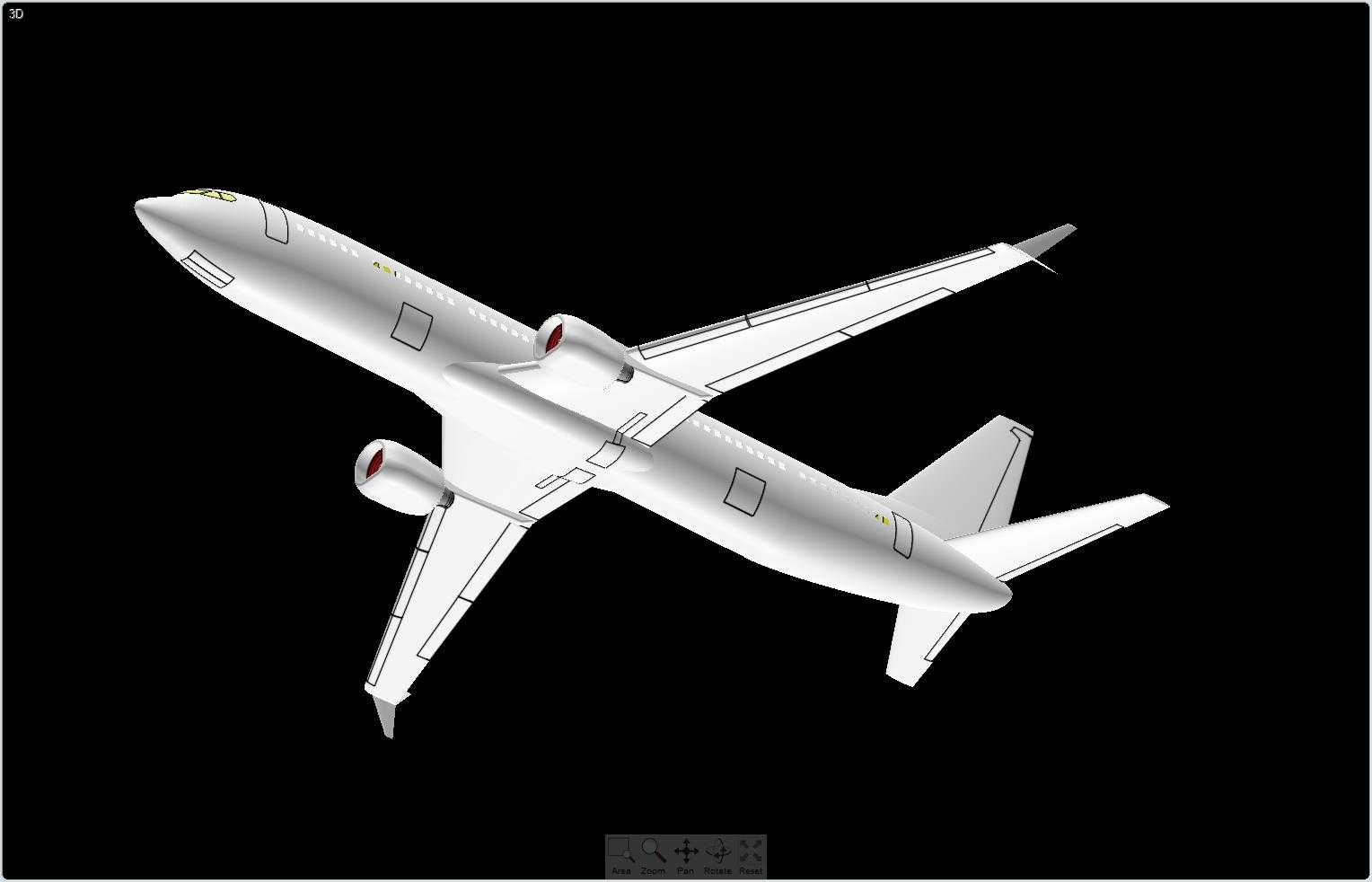

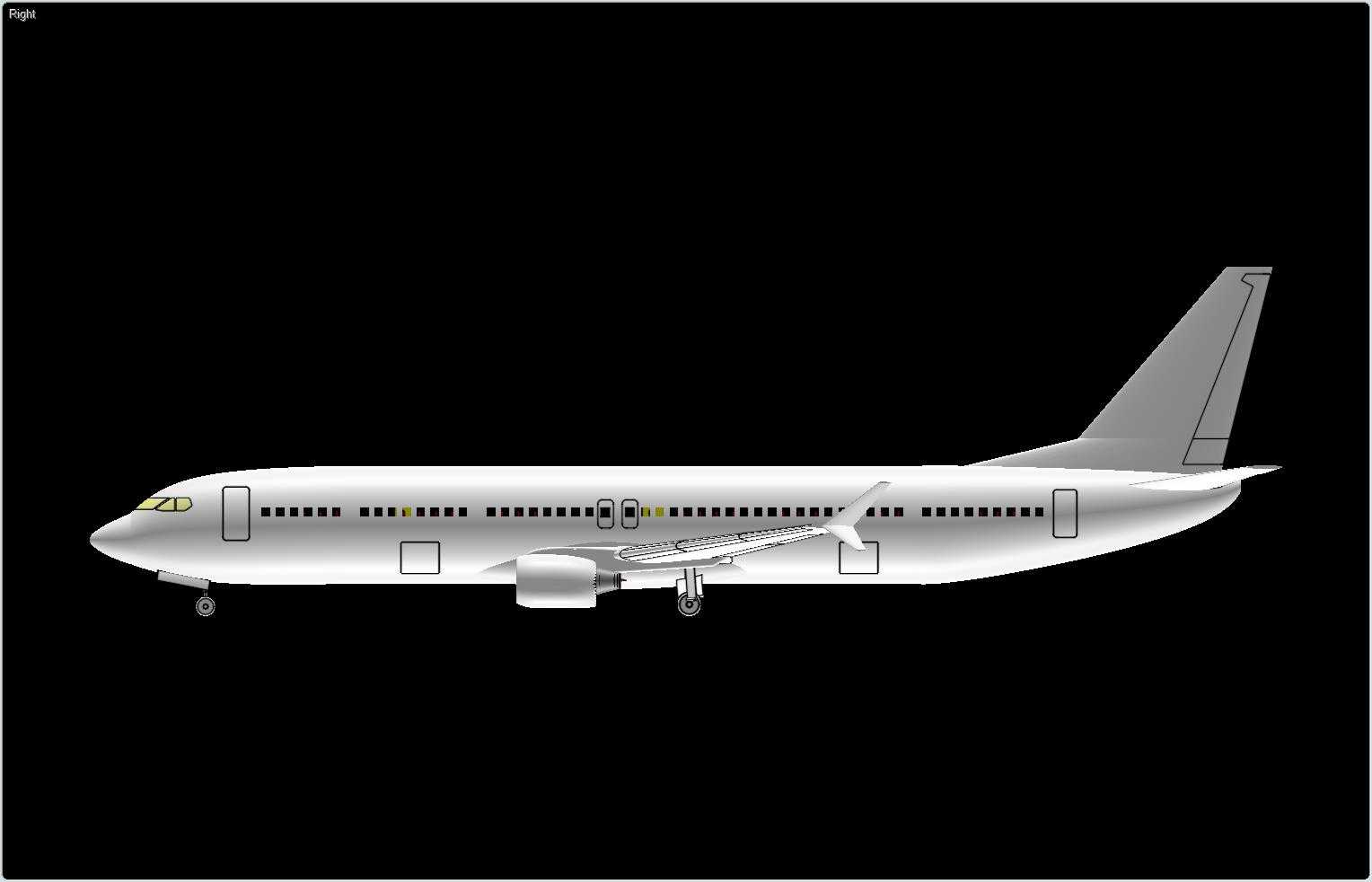

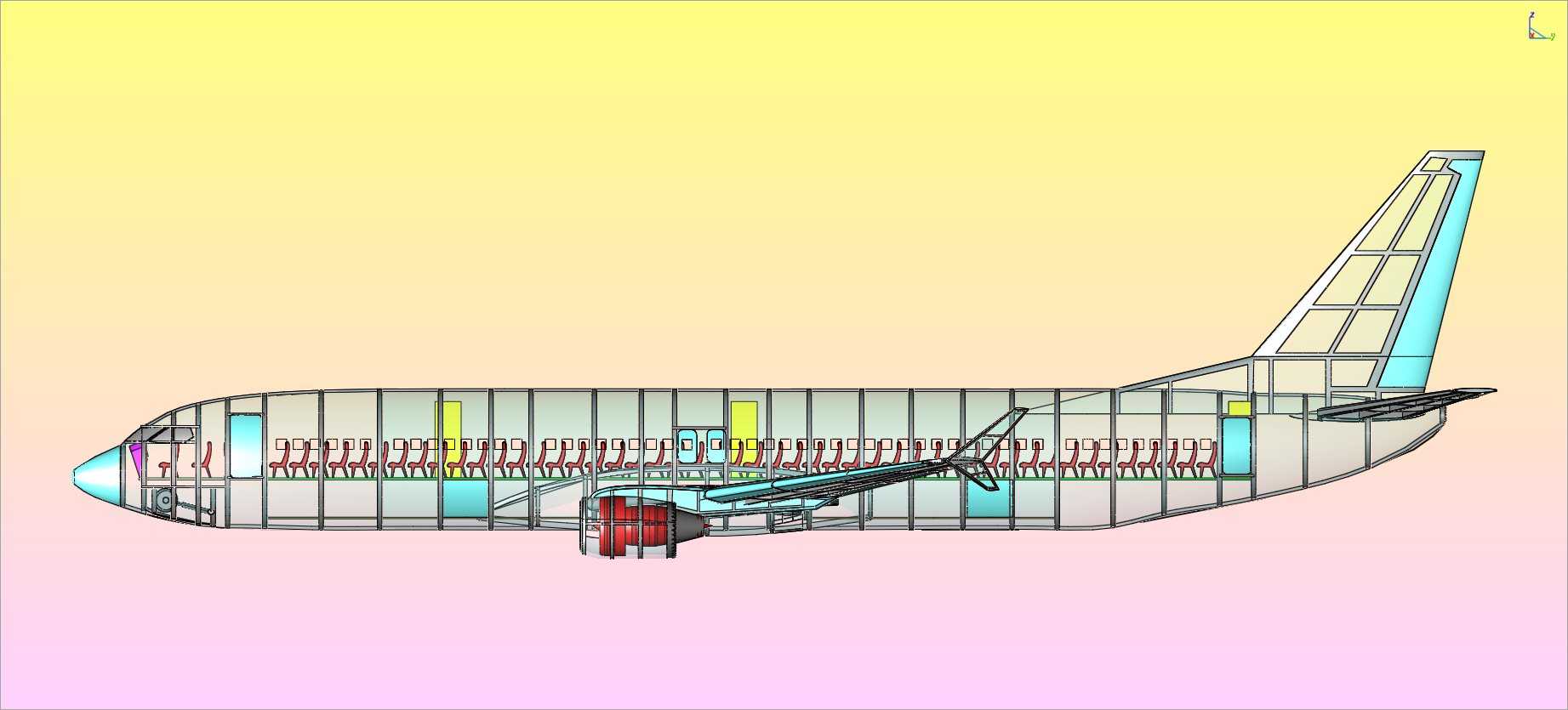

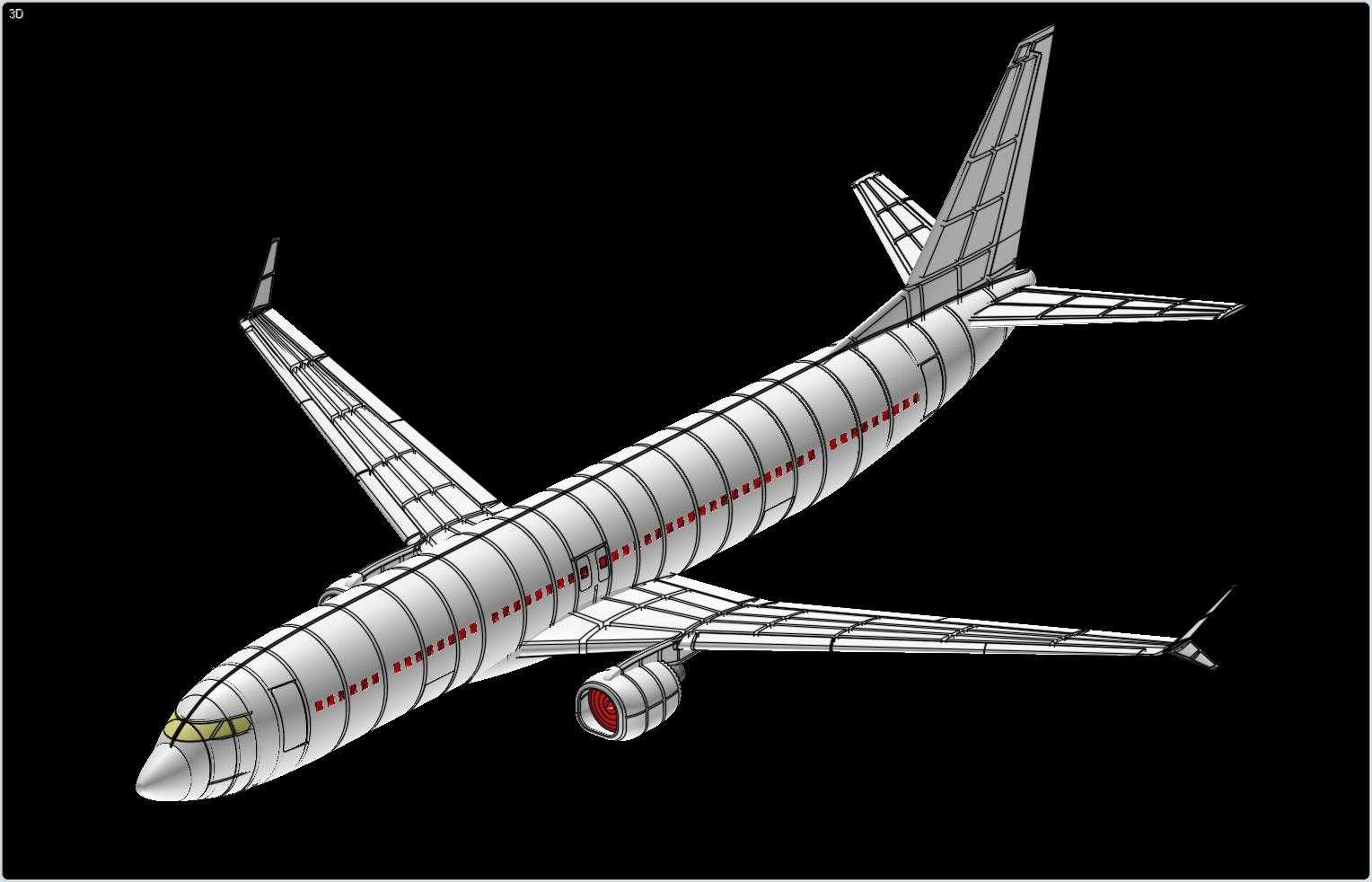

波音737Max-9民用客机实体装配结构

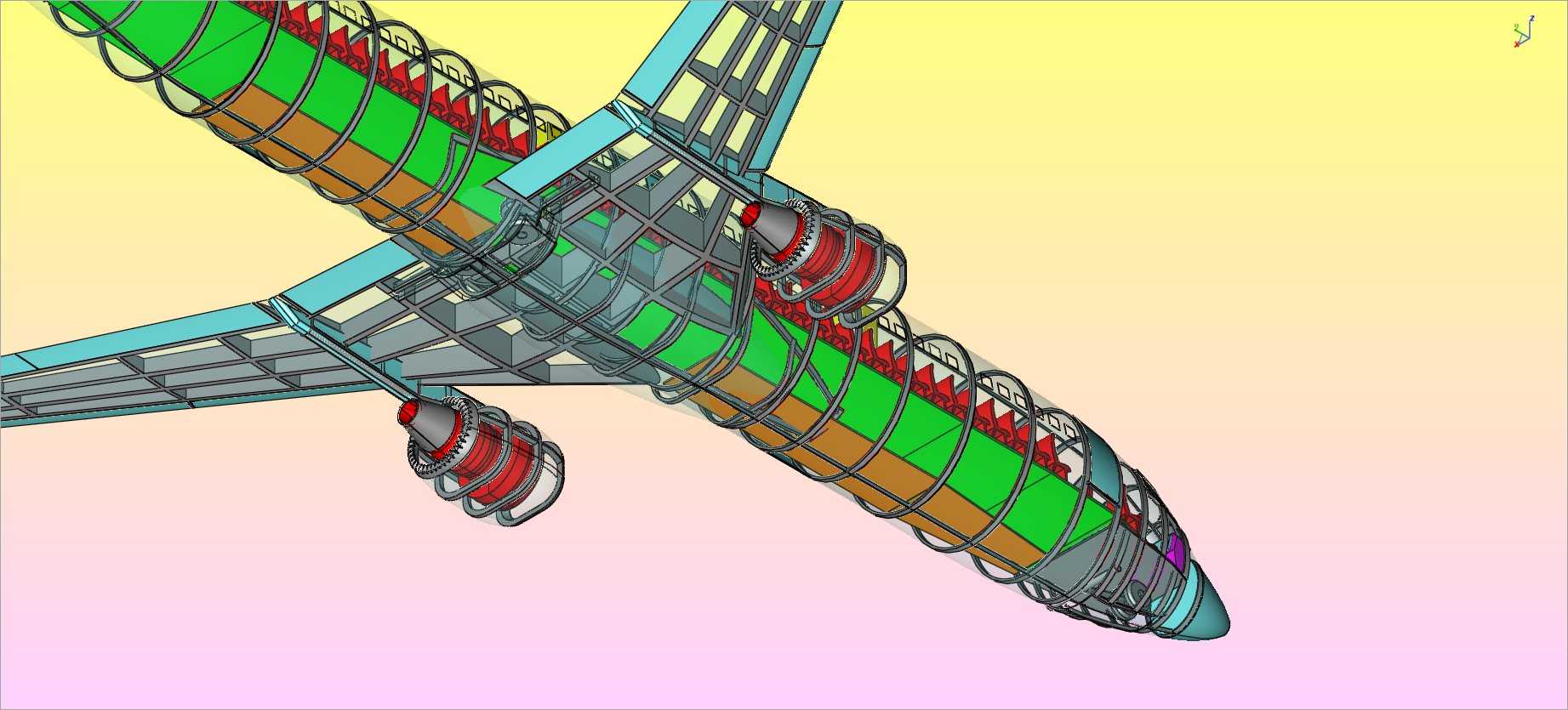

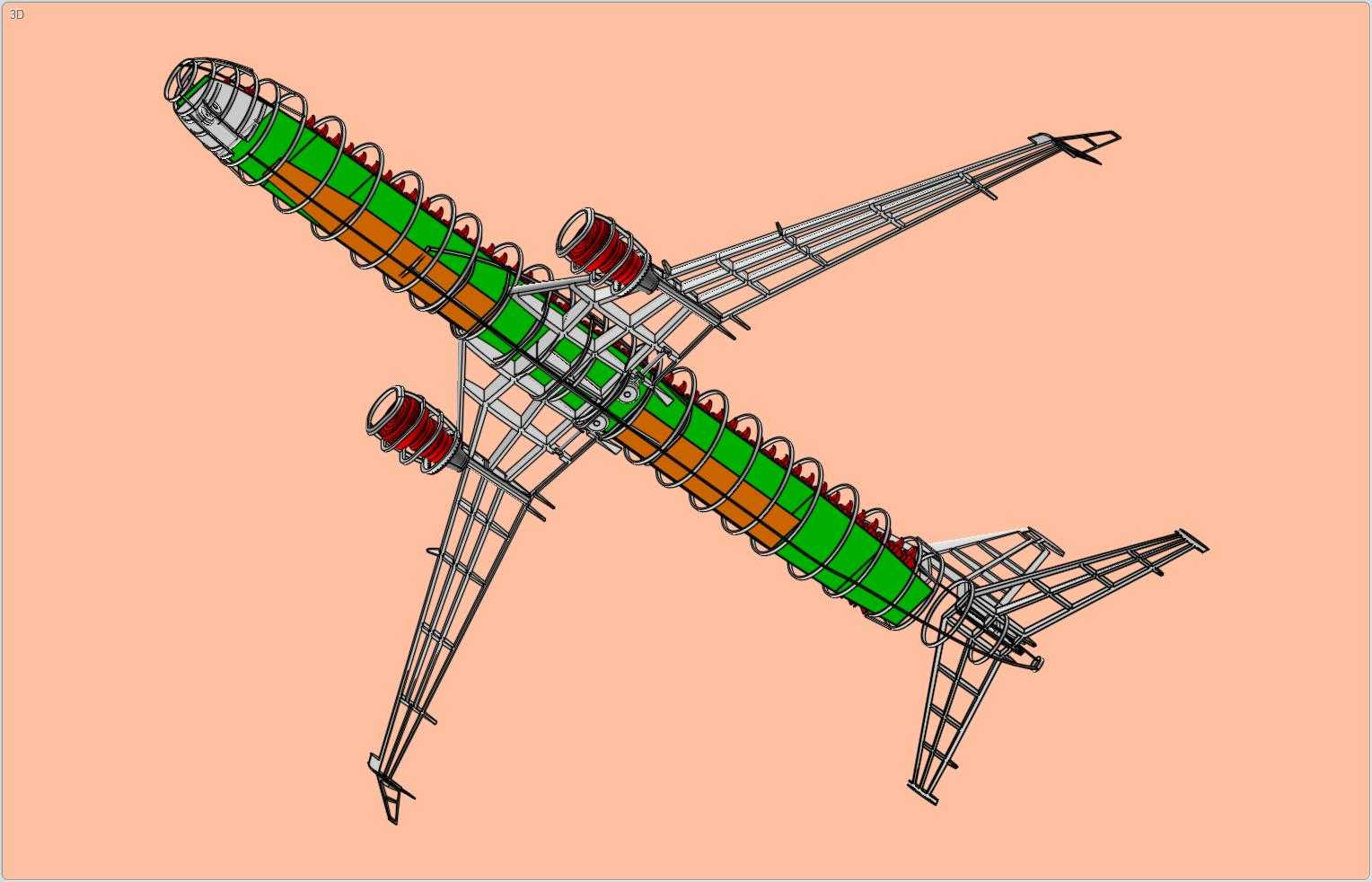

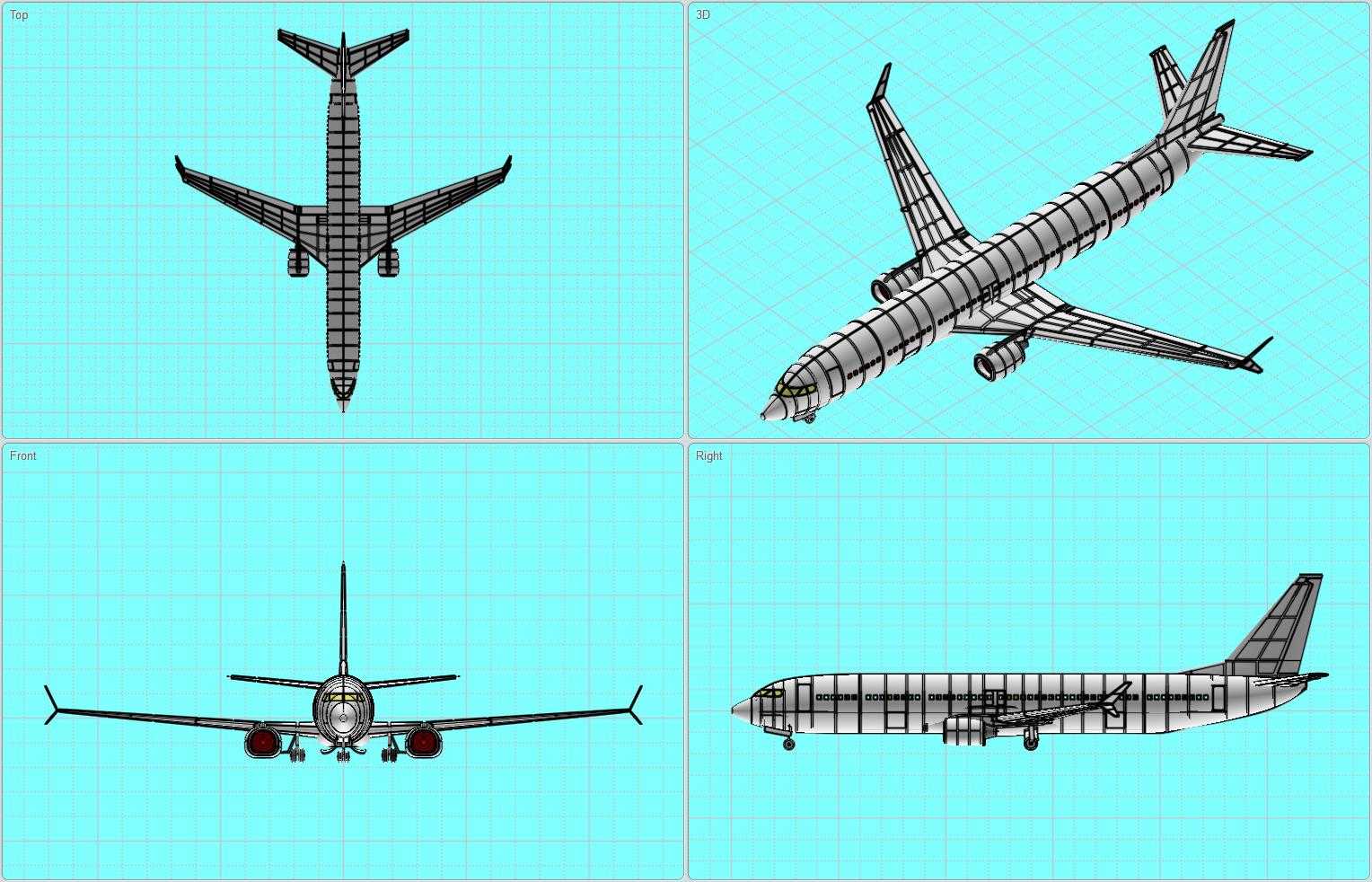

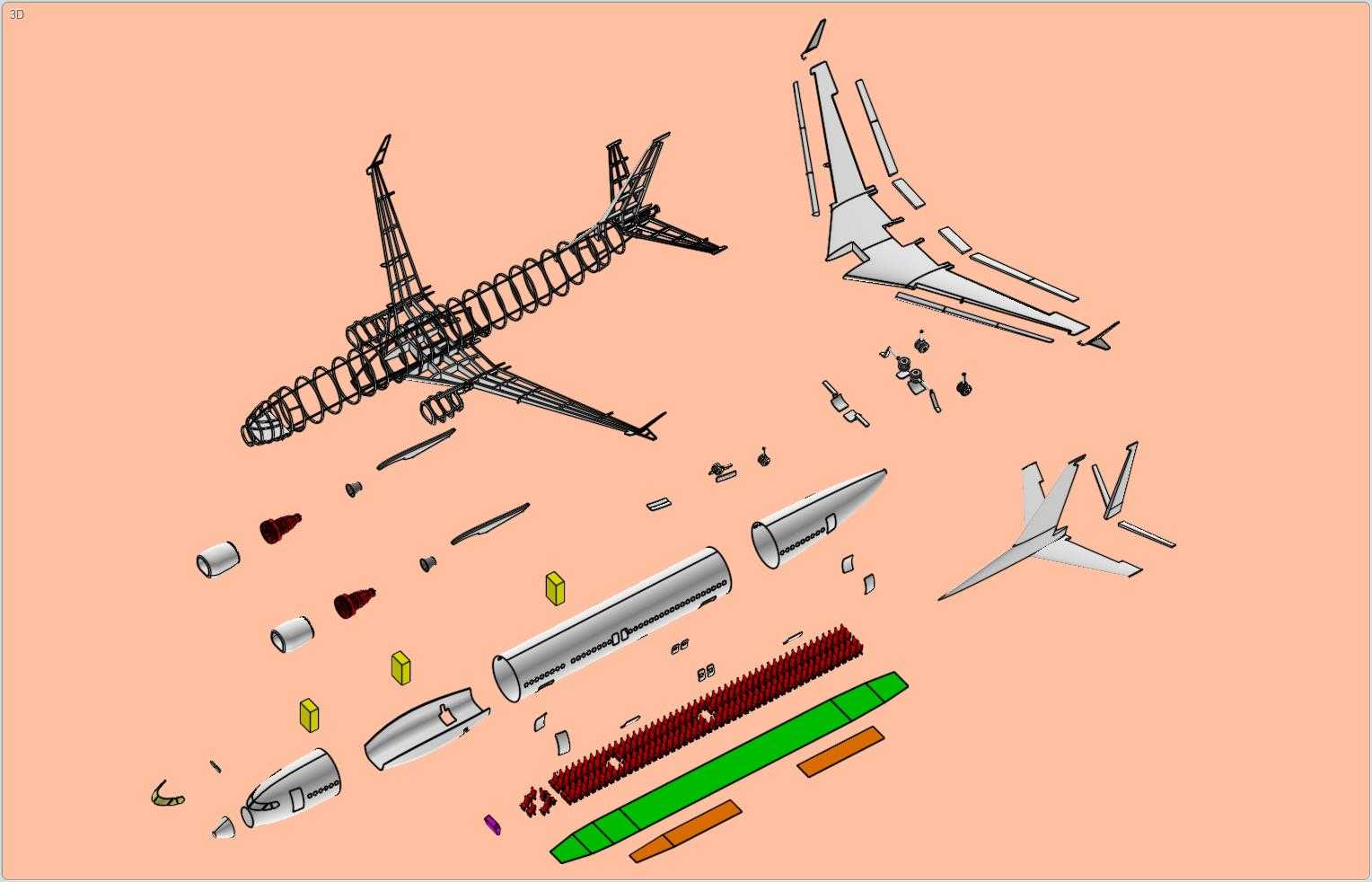

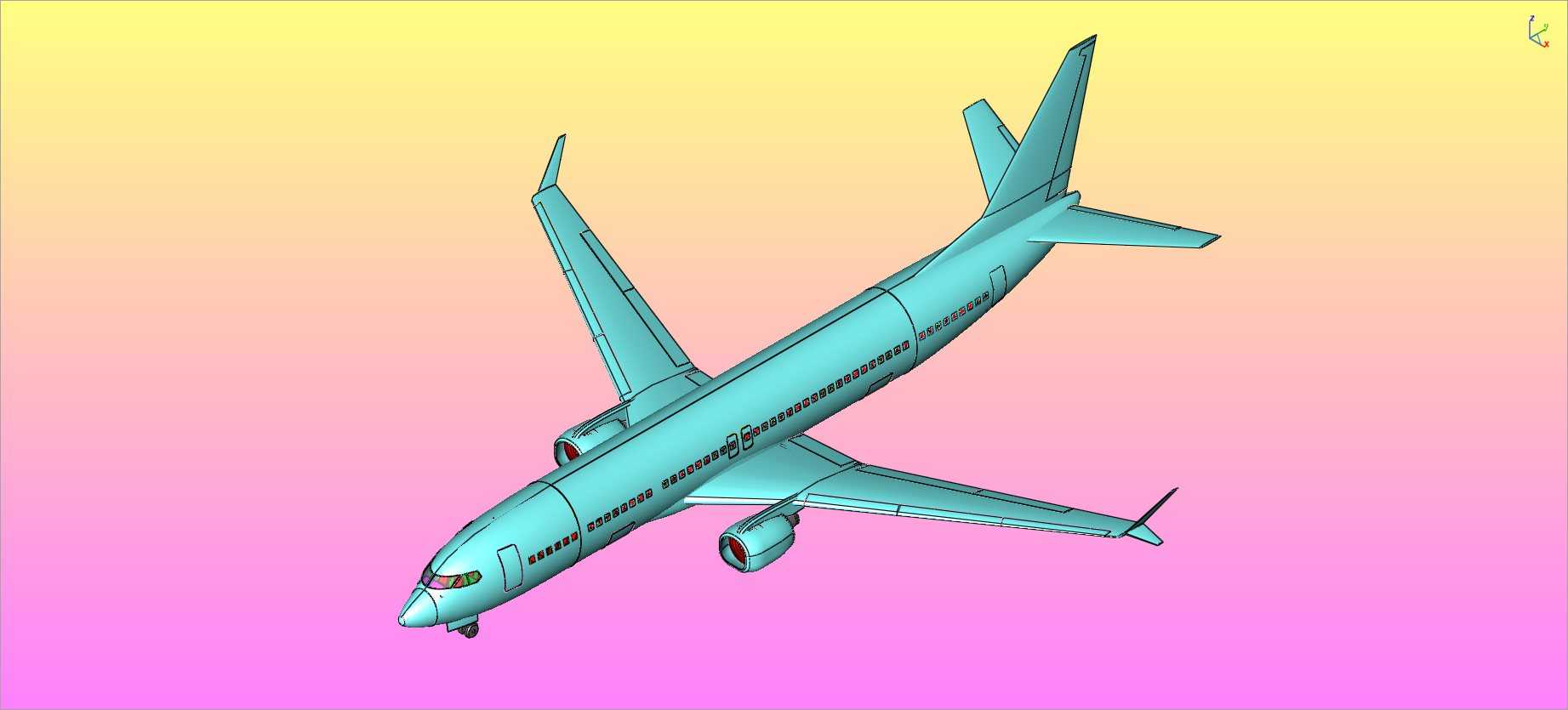

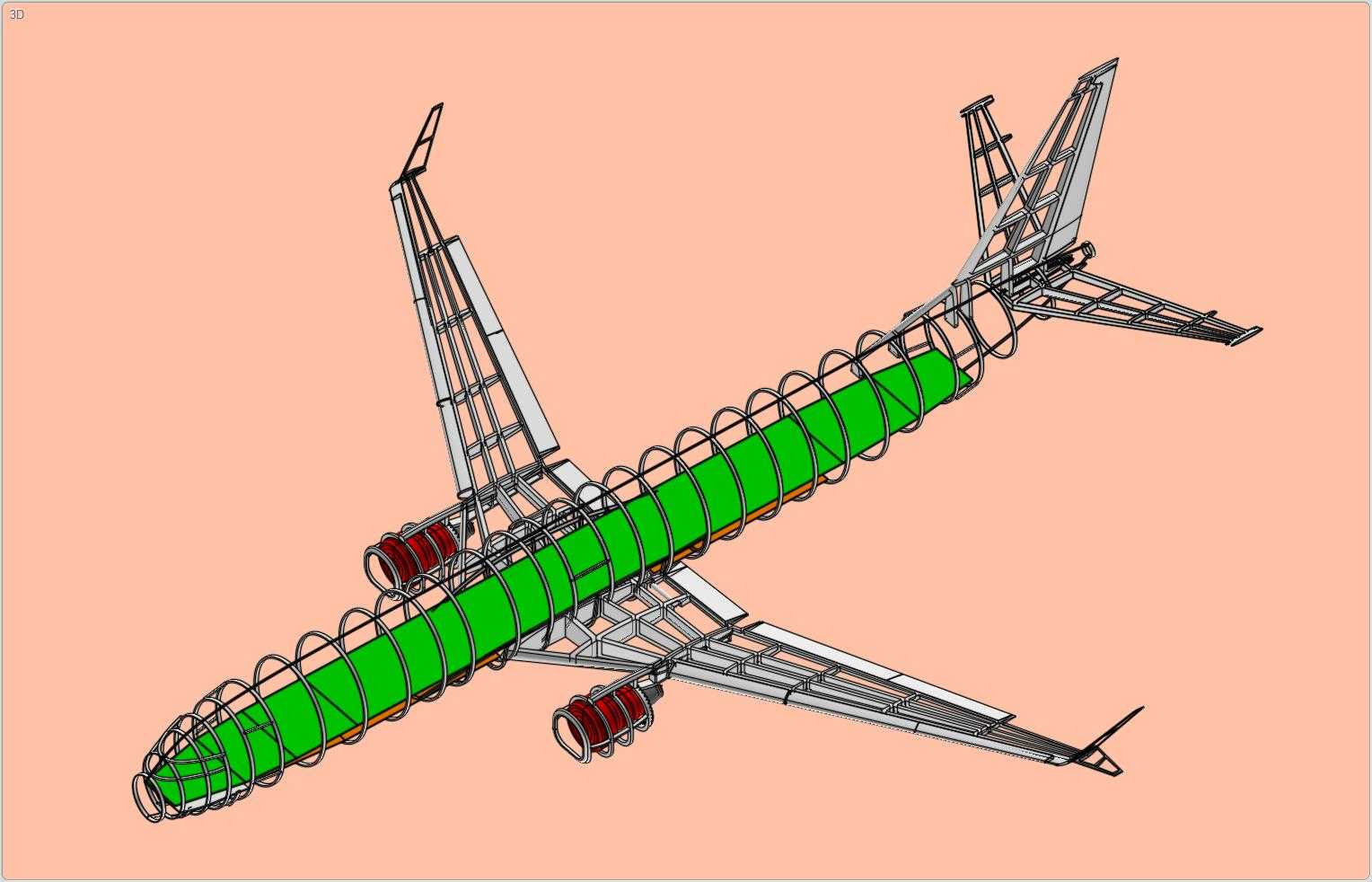

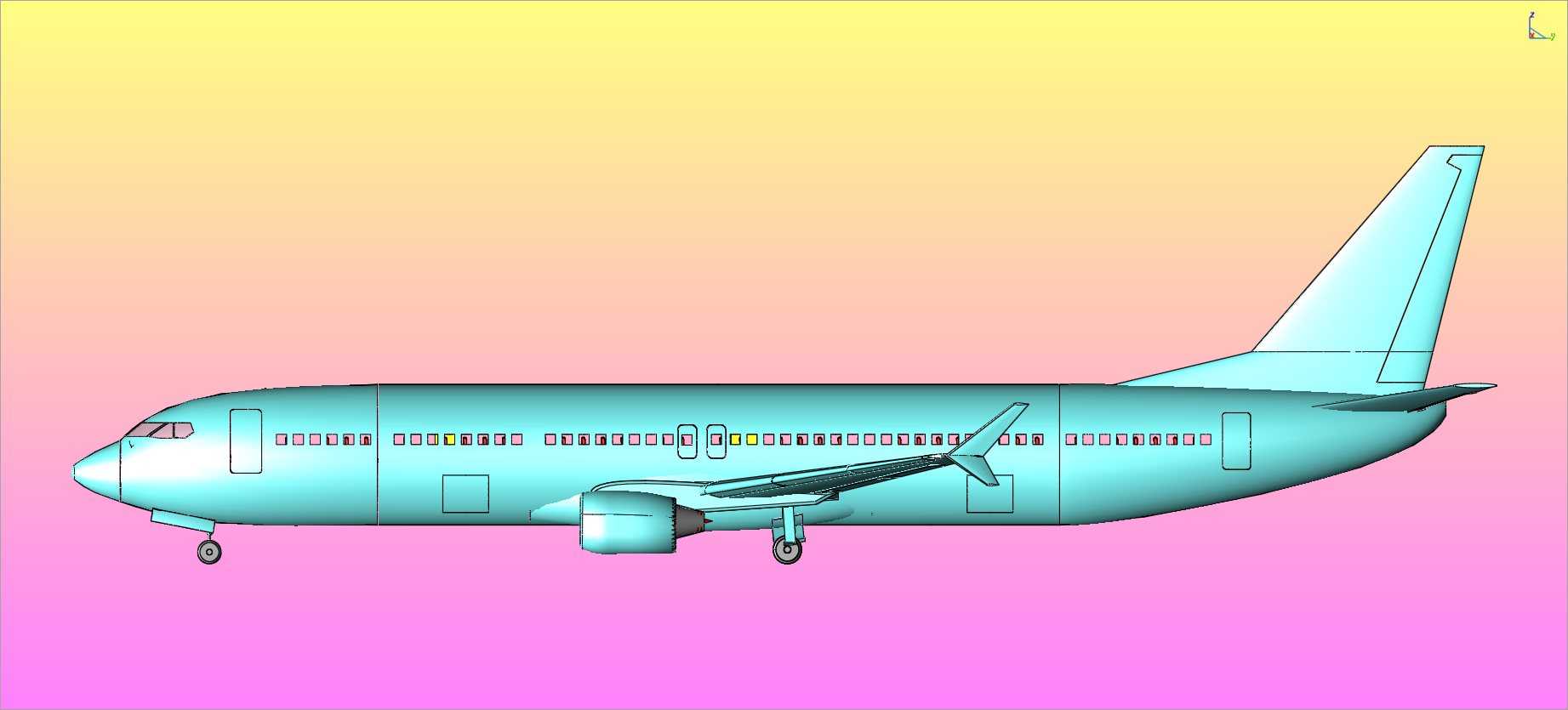

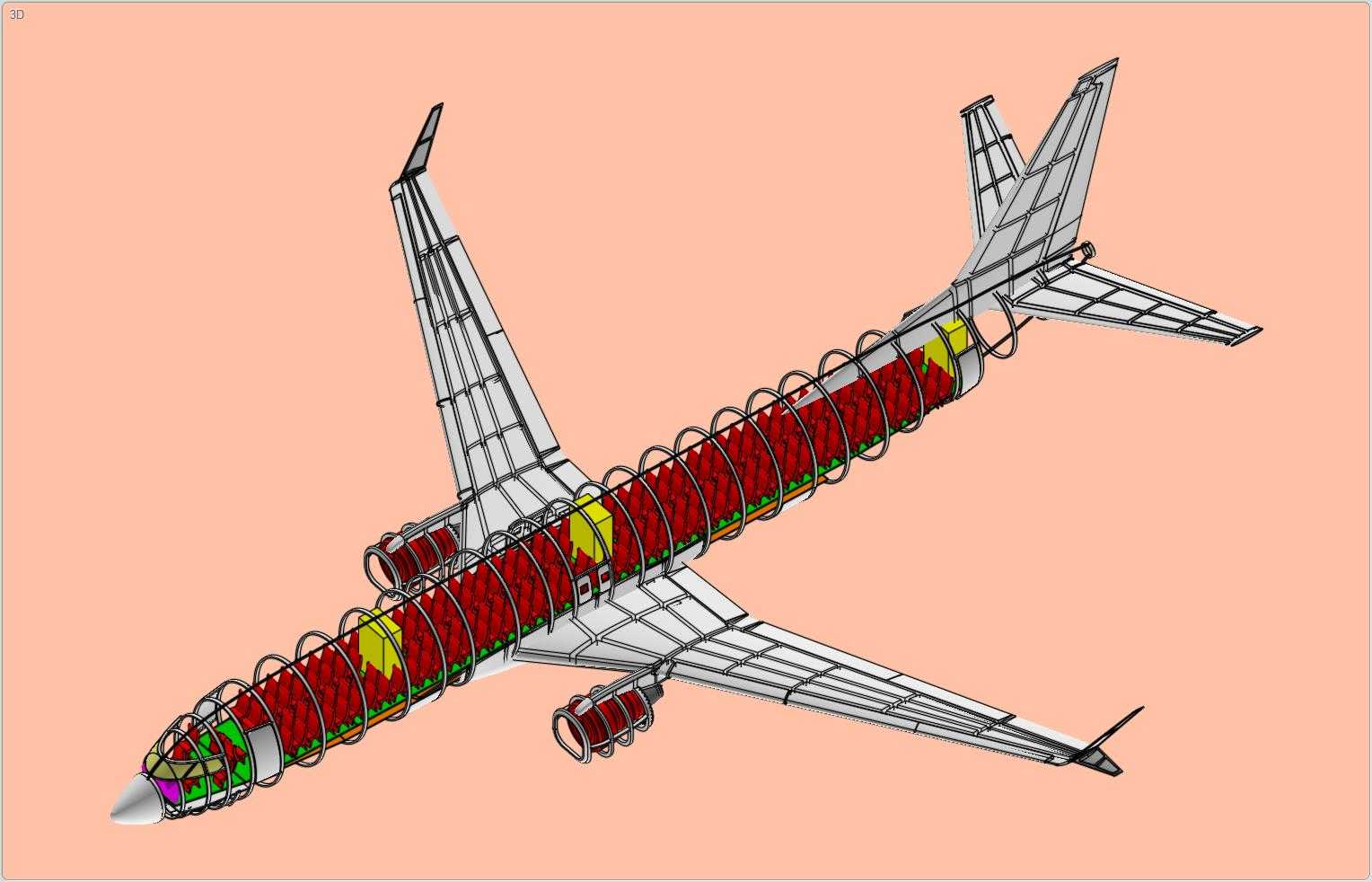

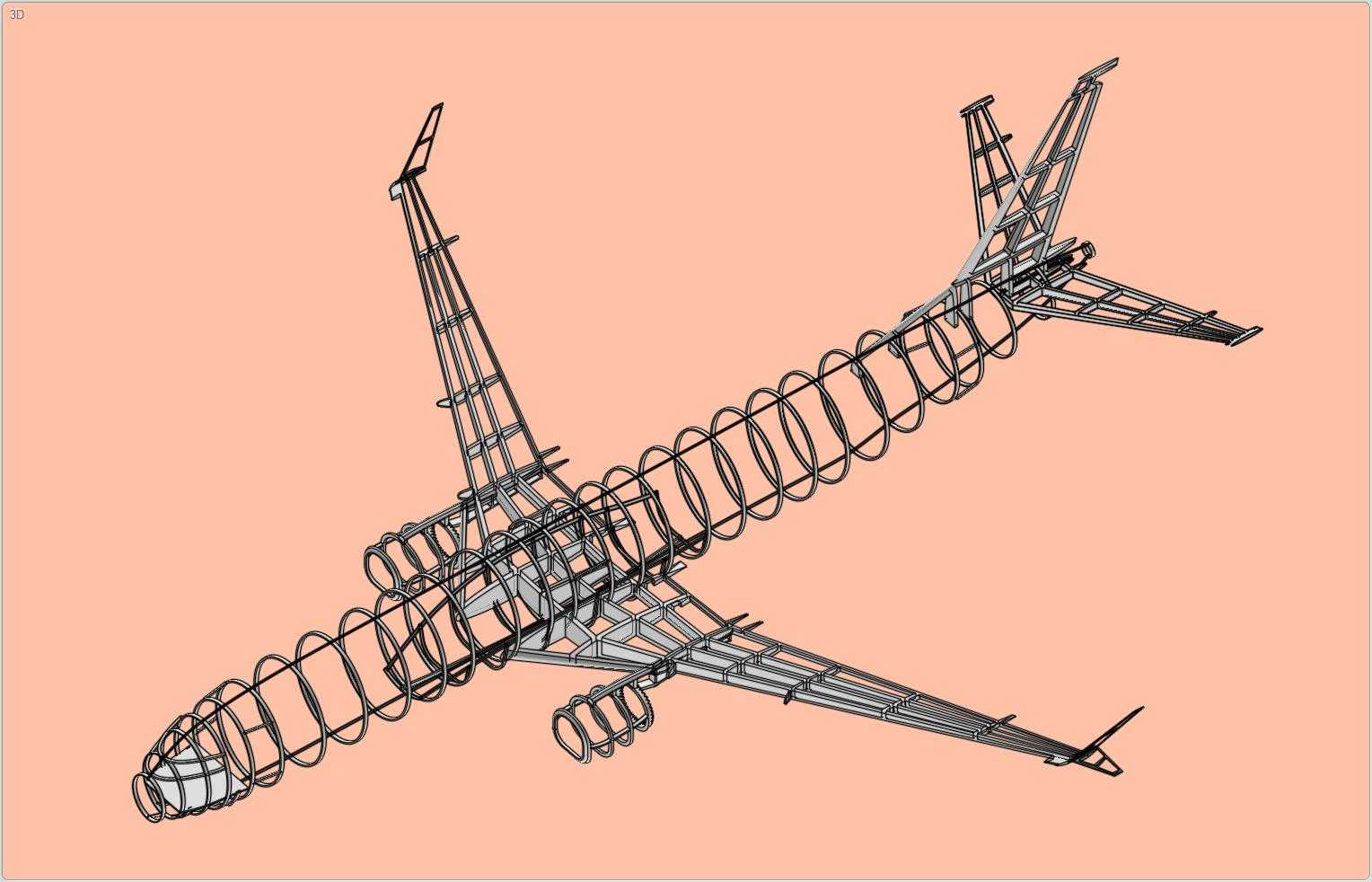

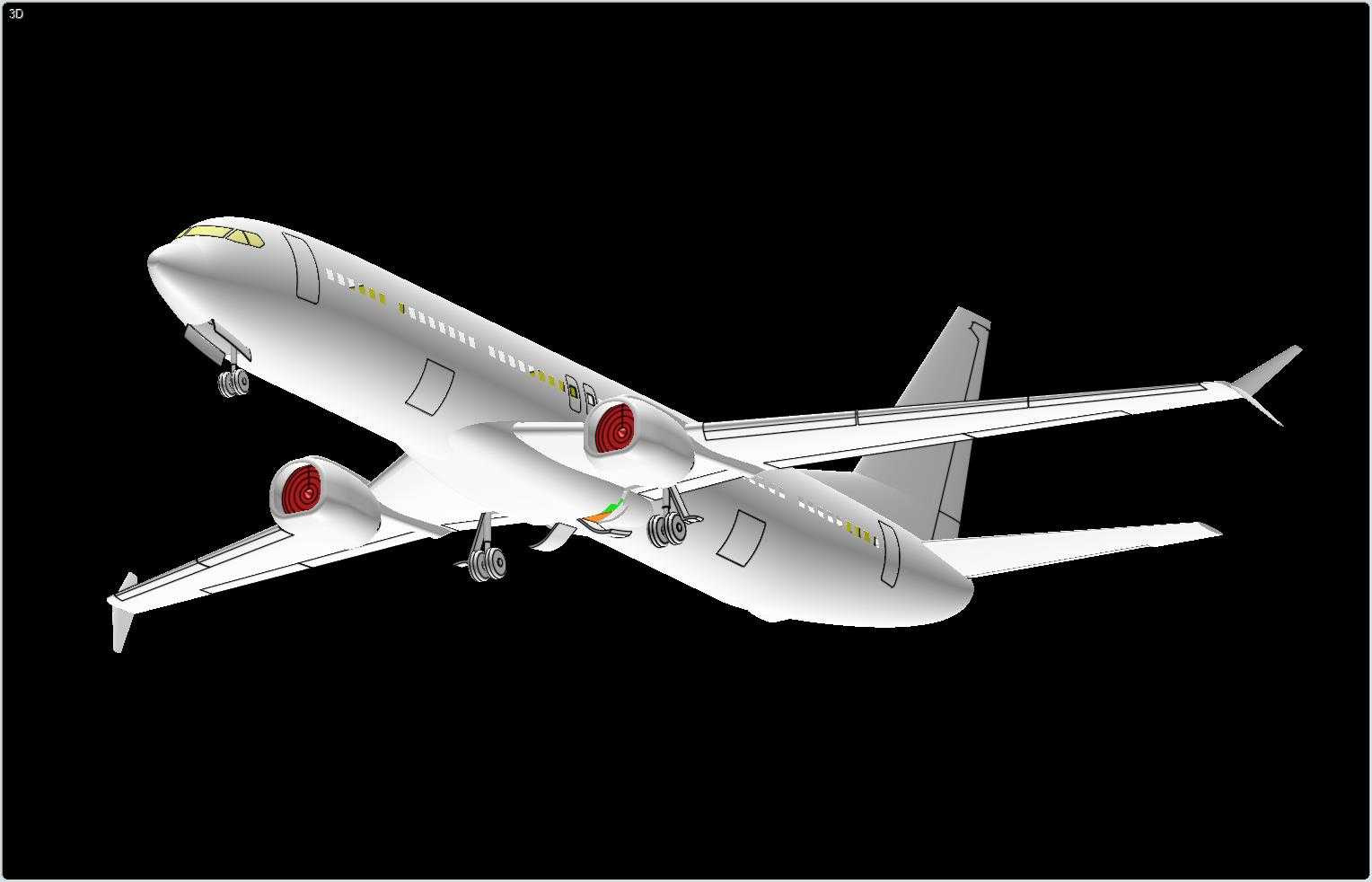

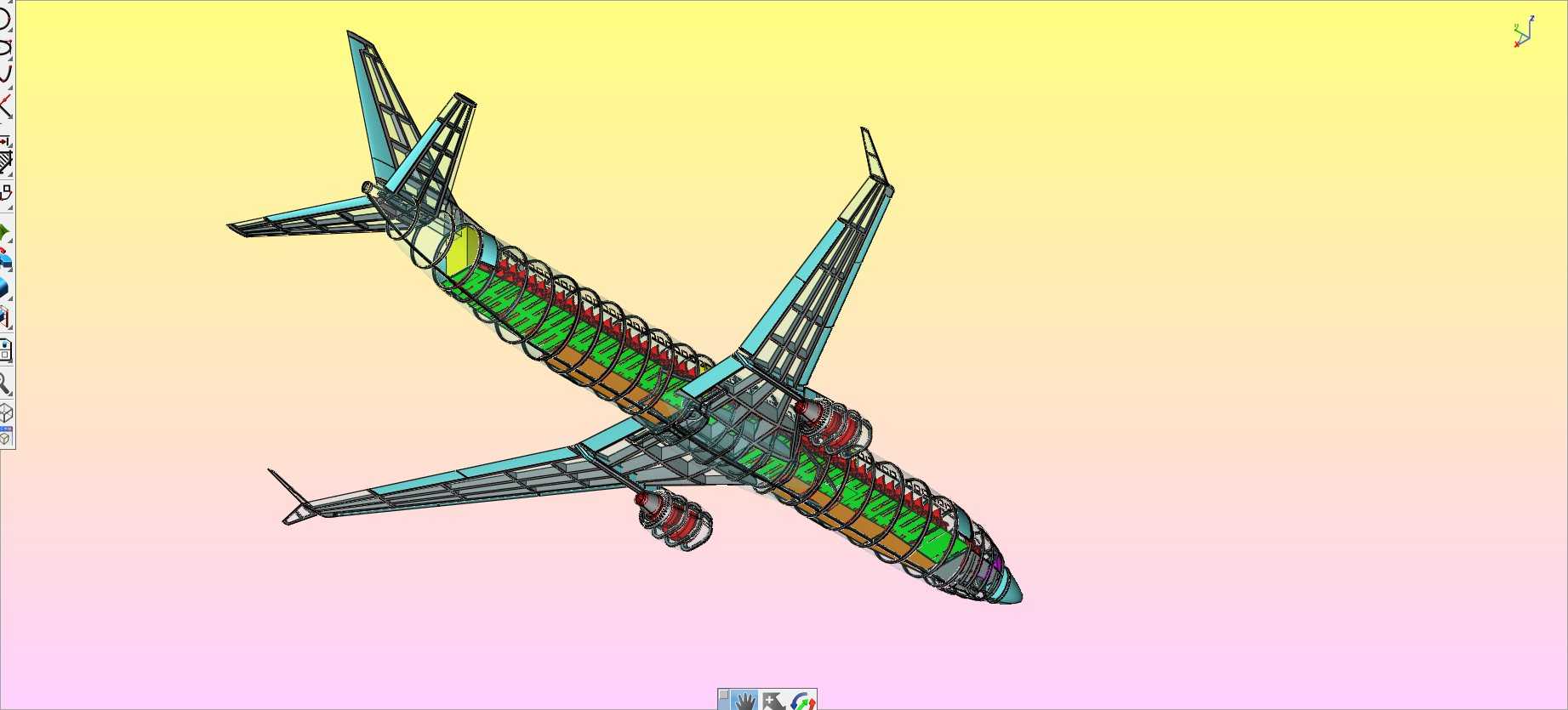

该民用客机装配结构可覆盖航空类教学演示、概念方案迭代、学生课程设计等多个场景，在高校航空类专业的结构认知课程中，可作为实体教具帮助学习者理解干线客机的整体布局逻辑，也能为航空爱好者的概念改装设计提供基础装配框架，无需从零开始搭建整机基准结构。整机装配由数百个独立实体零件组合形成，拆分出二十余个独立子装配模块，覆盖机身筒段、机翼主体、尾翼组、动力吊舱、起落架舱等核心结构分区，每个子装配模块都保留了独立的编辑修改空间，设计人员可针对单个分区做结构调整，不会破坏整机的装配约束关系。设计阶段没有依托现有扫描逆向数据，而是基于公开发布的机型三视图尺寸做比例缩放，结合干线窄体客机的通用结构经验完成整体搭建，重点还原了客机的气动外形轮廓、机身舷窗排布、发动机吊舱挂载位置、尾翼气动布局这些核心识别特征，对于概念设计阶段的方案验证来说，这类结构的精度完全满足布局演示、气动外形初步校验的需求，不会因为过度追求非关键细节的精度增加不必要的建模工作量。从安装边界来看，整机采用常规下单翼布局，机翼后缘设置有独立的襟翼、副翼结构分区，水平尾翼与垂直尾翼的后缘也预留了操纵面的结构分界，发动机吊舱挂载于机翼下方前侧位置，起落架结构分别布置于机身前段下方与机翼根段内侧，所有结构的相对位置都符合窄体干线客机的常规布局比例，不会出现结构干涉、布局错位的问题。在实际使用过程中，设计人员可以在现有装配基础上，针对机身内部舱段划分、机翼结构细节、动力系统选型做进一步的细化调整，也可以将单个子装配模块拆分出来作为独立结构的设计基础，比如单独提取机翼结构做翼型优化、翼内油箱布局设计，提取机身筒段做客舱布置、地板结构加强设计，这类模块化的装配结构能够大幅降低概念设计阶段的重复建模工作量，帮助设计人员快速完成方案迭代。需要注意的是，该结构属于概念验证级别的装配模型，细节精度无法直接用于生产制造环节，仅适用于前期方案演示、教学认知、概念改装这类对生产级精度没有要求的场景，若要用于工程化设计，还需要补充各结构的材料参数、连接节点细节、强度校核数据等工程信息，对关键承力结构做进一步的细化设计。
