图尔克插入式温度检测传感元件结构

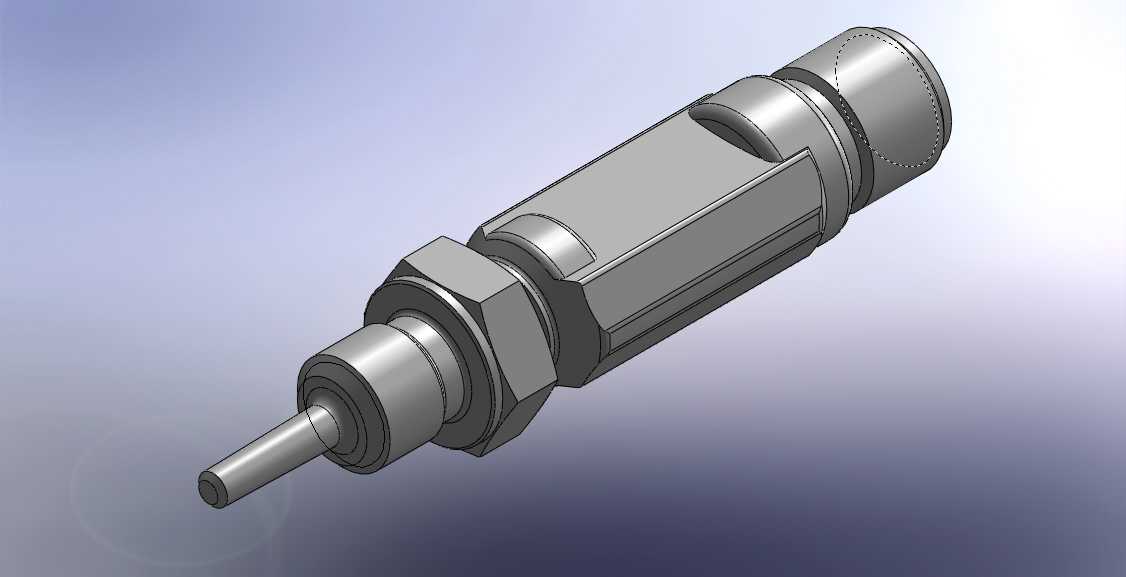

　　这类插入式温度检测元件，多应用在液压站油温监测、工业循环水管道测温、小型反应釜腔体介质温度采集、气动系统气源温度检测这类需要将检测端伸入介质内部的场景，相比贴片式测温元件，它的检测端直接和被测介质接触，温度响应延迟更短，检测数值受环境温度干扰更小，适合对测温实时性有一定要求的工业现场。从结构设计来看，整体采用长杆插入式布局，最前端的细径探杆是温度感应端，长度根据常见安装场景的管壁厚度、介质浸没深度做了适配，探杆根部做了阶梯轴过渡，既可以避免探杆根部应力集中导致的弯折损坏，也能在安装时和密封件配合形成端面密封，防止被测介质沿安装缝隙渗漏。中间段的六角结构是专门预留的安装施力位，现场安装时可以直接用标准开口扳手卡持这个部位拧动，

　　不需要额外设计工装夹持光滑杆体，能有效避免安装过程中杆体被夹变形损伤内部感应元件，六角的对边尺寸按照常规工业安装的扳手规格匹配，适配现场常用的安装工具，不需要定制特殊工装。六角结构后方的加长柱体是内部电路的容纳腔，用来放置温度信号转换、调理的电路板，将前端热敏元件采集的电阻信号转换为标准工业电信号输出，柱体外径做了统一尺寸设计，既可以给内部电路板留出足够的布线空间，也能控制整体外径尺寸，避免安装时和周边的管路、阀件产生空间干涉。尾部的螺纹连接段用来和现场的接线端子、电缆防水接头配合，做了标准的细牙螺纹设计，拧紧后可以达到IP65以上的防护等级，适配车间多粉尘、少量溅水的使用环境，尾部的虚线标识区域是可选的接线端延长段，

　　建模时预留了参数化接口，可以根据不同的接线方式调整尾部长度，不需要重新改动整体主体结构。安装边界上，这类元件通常采用螺纹安装方式，安装时需要在被测容器或管道上开对应尺寸的安装螺纹孔，探杆插入深度需要保证感应端完全浸没在被测介质中，不能贴靠管壁或悬空在介质上方，安装时六角部位的拧紧扭矩需要控制在合理范围，既要保证密封垫圈被压紧实现密封，也不能扭矩过大导致螺纹滑牙或内部陶瓷感应元件被压裂。建模时所有配合面都做了公差预留，密封槽的尺寸按照常用O型圈的规格设计，安装后不需要额外加工密封面就能直接使用，整体结构没有多余的异形结构，加工时可以采用常规的车削工艺完成主体金属部件的加工，不需要特殊的五轴加工工序，量产加工的成本可控，同时结构的刚性足够，在常规的工业振动环境下不会出现探杆弯折、连接松动的问题，能长期稳定运行。
