铠装接线盒式PT100铂热温度传感探头

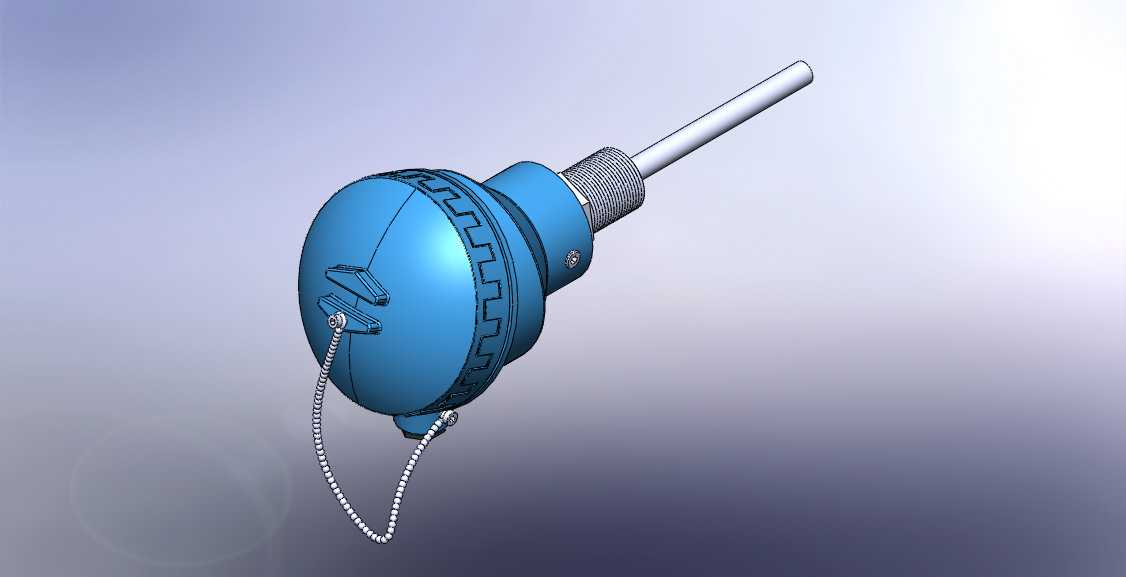

这款PT100铂热电阻测温元件，是工业现场温度采集环节最常用的接触式测温部件，在化工反应釜温控、暖通管道水温监测、工业烘箱温度闭环、电机绕组温升检测等场景中都有极高的应用覆盖率，其核心测温原理依托铂金属在-200到600摄氏度区间内电阻值随温度线性变化的物理特性，相比热电偶更适合中低温区间的高精度测温需求，长期测温稳定性优于铜热电阻与NTC热敏元件。从结构设计来看，该模型还原了工业级防水接线盒的典型结构：头部的压铸铝壳体带有防滑滚边的旋合端盖，端盖与壳体之间预留了密封胶圈的安装槽位，可满足IP65级别的现场防护要求，避免车间粉尘、喷淋水汽侵入接线腔造成信号短路；壳体侧面预留的金属链条用于连接端盖与主体，防止现场检修拆卸端盖时零件掉落丢失，这一细节是工业现场运维经验在结构设计上的直接体现。探杆部分采用标准螺纹安装结构，模型还原了外螺纹的牙型细节与锁紧螺母结构，安装时可根据设备壁厚调整探杆插入深度，探杆伸出长度可适配不同管径的管道、不同深度的容器测温需求，探杆与接线盒的衔接处做了锥面过渡密封，避免介质沿探杆外壁渗入接线腔。接线腔内部预留了接线端子的安装空间，可直接接入两线、三线制的补偿导线，适配绝大多数工业PLC、温度巡检仪的信号采集端口。建模过程中对各部件的装配边界做了精准还原：接线盒的旋合行程、螺纹的配合间隙、探杆与壳体的同轴度公差都按照工业级产品的实际装配要求设置，可直接用于设备整机的装配干涉检查、测温点位布局模拟，也可作为温度检测类教学演示的三维素材。在设备选型配套时，这类热电阻的安装位置需要避开管道内的流场死角、强电磁干扰源，模型中给出的安装螺纹尺寸、探杆直径、接线盒外径参数，可直接用于安装开孔尺寸核算、布线空间预留，避免现场安装时出现尺寸干涉、探杆长度不足无法到达有效测温区域的问题。相比装配式热电阻，这种一体化结构的抗震性能更好，适合有设备振动的工业现场使用，接线盒的出线口预留了防水葛兰头的安装位置，可根据现场布线需求选择不同线径的密封接头。
