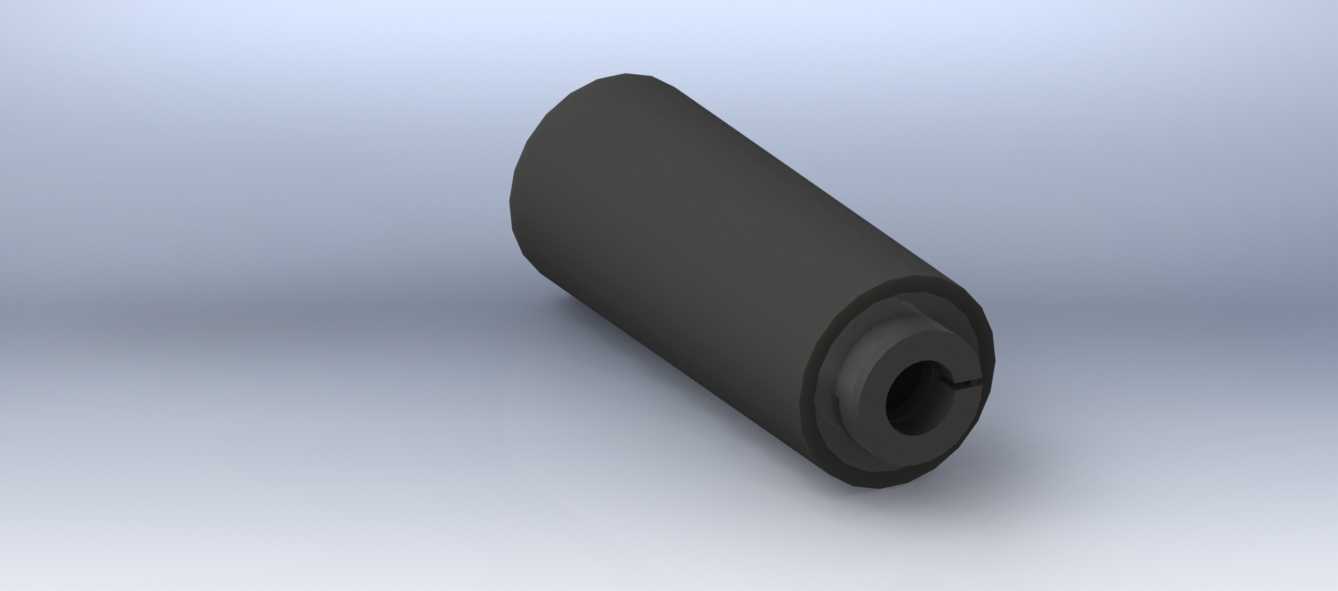

带键槽空心圆柱传动辊结构设计

　　该类带键槽的空心圆柱辊件，多应用于带式输送、物料牵引、轻载传动支撑场景，在轻工包装、纺织印染、小型物料输送线中作为从动支撑辊或轻载传动辊使用，相比实心辊结构，空心设计可在保证径向承载能力的前提下降低整体自重，减少两端支撑轴承的径向载荷，延长支撑部件的使用寿命。从结构设计来看，该辊件外圆柱面做了等径整段加工，圆柱度公差控制在合理区间，保证运行过程中与输送带、牵引物料接触面的贴合度，避免运行过程中出现跑偏、局部磨损过快的问题。端部内孔加工有标准键槽结构，可与配套的驱动轴或支撑轴实现周向固定，传递额定扭矩，键槽的开设位置与内孔同轴度经过设计校核，避免装配后出现辊面跳动超差的问题。安装边界方面，

　　该辊件的轴向长度与外径比例适配常规窄幅输送线的安装间距，两端内孔直径匹配常用的标准光轴尺寸，装配时无需额外加工转接衬套即可直接与标准轴系配合，降低现场安装的加工成本。设计过程中优先考虑了辊件的受力特性，空心结构的壁厚经过抗弯强度校核，在承受常规输送带张紧力与物料载荷时，辊面的径向变形量控制在允许范围内，不会出现因变形导致的运转卡滞、接触面打滑问题。外圆柱面采用哑光硬质表面处理思路，既可以增加与接触件的摩擦力，减少传动过程中的滑差，也能提升表面耐磨性能，降低长期运行的磨损量。端部的内孔台阶结构可实现轴向定位，装配时配合轴用挡圈或轴肩即可完成辊件的轴向固定，无需额外设计复杂的定位结构，简化整体轴系的装配流程。在实际设备选型中，

　　该类辊件可根据输送线的运行速度、承载重量调整壁厚与键槽尺寸，适配不同的工况需求，相比定制化辊件，该结构的通用性更强，可覆盖多数轻载输送、牵引工位的使用需求，减少非标设计的重复工作量。建模过程中对内外圆柱面的同轴度、键槽的对称度都做了参数化约束，后续调整尺寸规格时可直接通过参数驱动生成新的模型，无需重复绘制特征，提升系列化设计的效率。
