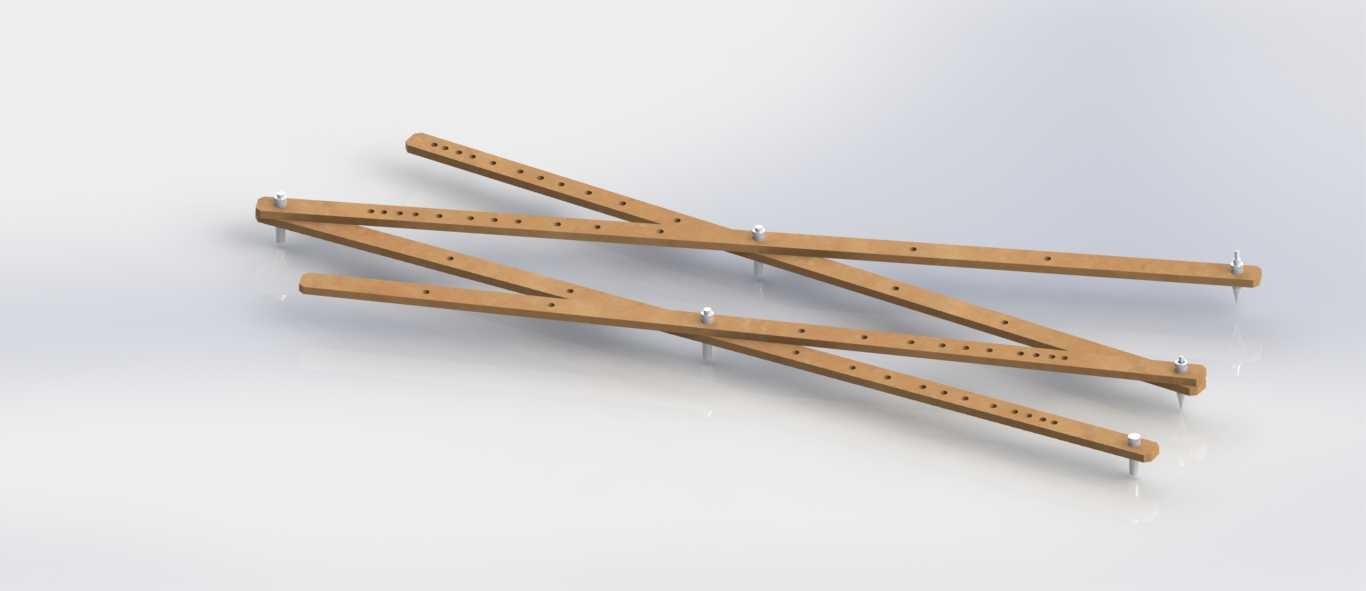

该装置为交叉铰接式连杆缩放绘图工具,核心采用多根等截面长条木质杆件作为主体承载结构,杆件沿长度方向等距开设铰接定位孔,通过金属销轴实现杆件间的交叉铰接,可通过调整销轴在不同孔位的固定位置,灵活改变整体缩放比例,适配不同幅面的绘图缩放需求。从实际应用场景来看,这类装置常被用于手工绘图作业中,可将小幅面底稿按固定比例放大绘制到大幅面板材上,也可将大型实物轮廓按比例缩小绘制到图纸上,在传统工艺美术绘图、木作放样、广告字稿绘制等场景中,能够有效降低等比缩放的绘图误差,减少人工测量换算的工作量。从结构设计思路来看,整体采用平行四边形铰接缩放原理,所有铰接点的转动轴线均垂直于杆件平面,保证缩放过程中各杆件始终处于同一平面内运动,

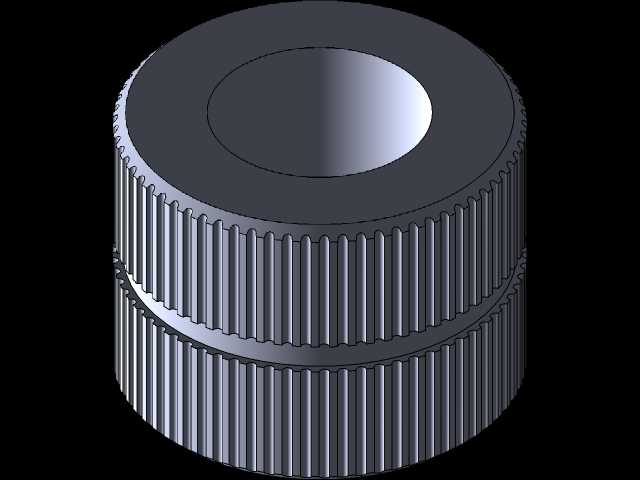

避免出现卡滞或比例偏移问题;杆件端部设置的金属定位针,一端可固定在基准底稿的定位点上,另一端可夹持绘图笔具,在缩放移动过程中,两端点的运动轨迹始终保持固定比例关系,无需额外校准即可实现连续的等比轨迹复现。从安装与使用边界来看,装置整体展开后最大长度可适配1.2米幅面的绘图作业,收拢后长度仅为展开最大长度的四分之一,便于收纳存放;铰接销轴采用间隙配合设计,既保证杆件转动灵活无卡涩,又能控制铰接间隙在0.1毫米以内,避免长期使用后因间隙过大导致缩放比例失真。杆件上的定位孔采用等间距排布,孔位间距经过精确计算,可实现1:2到5:1区间内多档位固定比例调节,满足不同场景下的缩放比例需求;木质杆件表面做打磨光滑处理,边缘做圆角过渡,

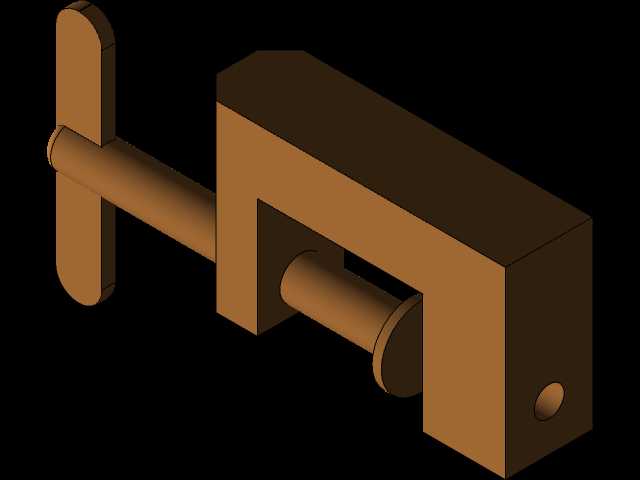

避免使用过程中划伤操作人员,同时木质材料的自重适中,放置在绘图台面上时不会因自重过大压损底稿,也不会因过轻易发生移位。在实际使用时,只需将装置的固定端定位针固定在绘图台面的基准原点,调整好对应比例的铰接孔位并锁紧销轴,握持绘图端沿底稿轮廓移动,即可在目标绘画面上复现对应比例的轮廓线条,相比传统的网格缩放法,作业效率可提升60%以上,且线条流畅度更优,不会出现网格法常见的折线衔接误差。
