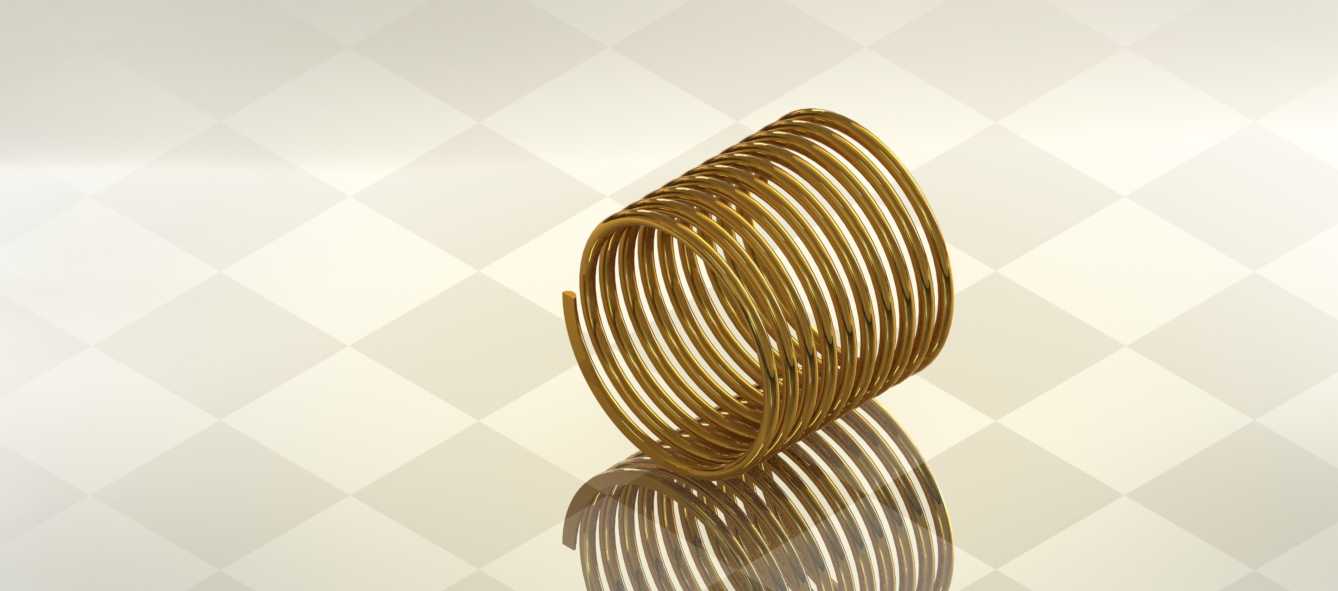

等节距圆柱螺旋压缩弹簧三维结构设计

本次呈现的圆柱螺旋压缩弹簧，是机械传动、缓冲减震场景中应用极广的通用弹性元件，从低压电器的触点复位结构，到重型工程机械的悬挂缓冲系统，再到精密检测设备的恒力施压机构，都能见到这类结构的身影。不同于拉伸弹簧带钩环的端部结构，这款弹簧两端均做了并圈磨平处理，安装时端面可与支撑座完全贴合，避免受载时出现偏斜、侧滑的问题，有效降低非轴向载荷带来的弹簧失效风险。设计阶段首先依据实际工况的最大载荷、预紧行程要求确定线径参数，线径的选取直接关联弹簧的刚度系数，线径过大会导致弹簧刚度偏高，小行程下无法提供足够的形变缓冲，线径过小则会在额定载荷下出现并圈触底、甚至塑性变形的问题。弹簧的中径参数需要匹配安装位的径向空间，中径过小会导致弹簧内侧应力集中系数升高，循环受载下易出现疲劳断裂，中径过大则会占用过多安装空间，无法适配紧凑的设备腔体布局。有效圈数的设置直接决定弹簧的形变量范围，这款弹簧的有效圈数经过反复校核，在额定压缩行程内不会出现圈间接触，保证弹力输出的线性度，两端的支撑圈不参与形变，主要作用是保证弹簧直立稳定性，磨平后的端面粗糙度控制在合理区间，减少与支撑座之间的摩擦损耗。从建模逻辑来看，螺旋扫掠路径的螺距参数全程保持一致，保证等节距结构的弹力输出均匀，端部并圈段的螺距逐步收窄至与线径匹配，自然过渡到磨平端面，不会出现结构突变带来的应力集中点。实际装配时需要注意，弹簧的安装预压量要控制在总形变量的10%-20%区间，预压量过小会导致设备运行时弹簧出现窜动，预压量过大则会挤占有效工作行程，降低缓冲能力。这类弹簧在使用过程中，若长期处于交变载荷工况，还需要校核弹簧的疲劳寿命，对应调整材料的热处理参数，保证循环受载下的结构可靠性。建模过程中对弹簧的螺旋升角做了精准控制，保证每一圈的间隙均匀，避免局部圈间距过小导致压缩时提前碰圈，影响弹力输出特性。
