工业设备用长槽调节式L型安装支架

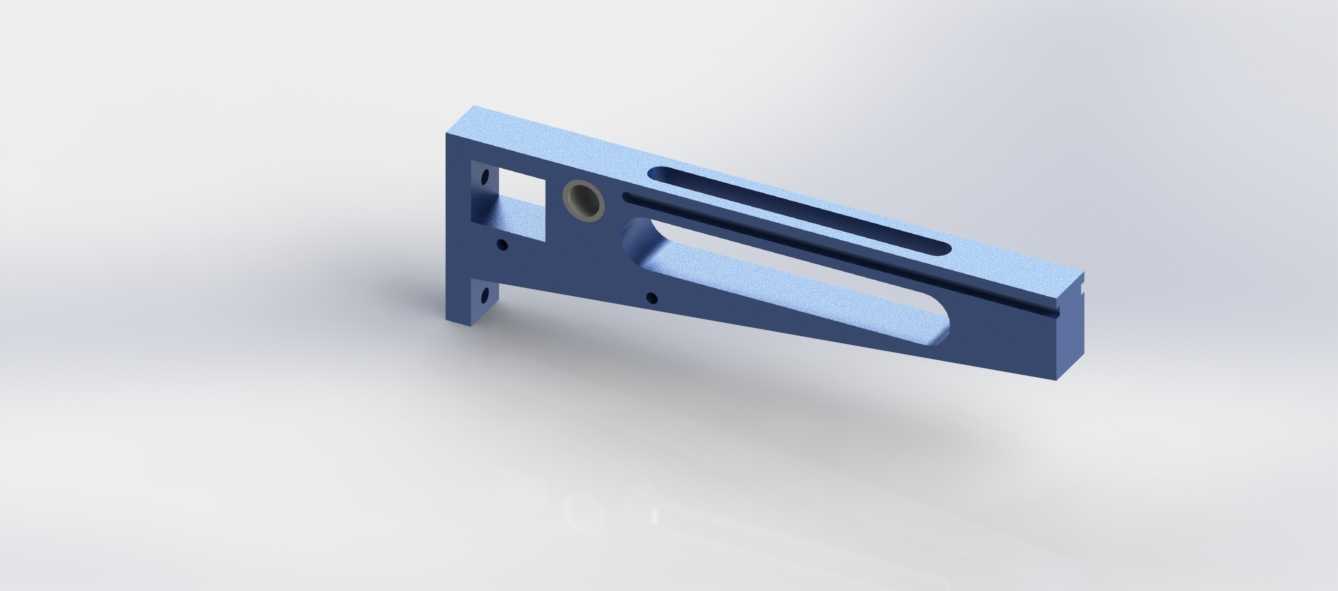

这款L型支撑调节构件，是自动化生产线、检测工装、小型设备机架搭建场景中常用的连接定位部件，日常多用于需要反复调整工位位置的视觉检测模组、小型气动执行元件、传感器安装座的固定场景，能在不重新打孔的前提下完成安装位置的微调，适配多批次小批量生产时的工装快速换型需求。从结构设计来看，构件整体采用直角L型布局，竖直段与水平段通过一体化铣削成型，转角处做了加厚处理，避免长期受载后出现直角处应力集中开裂的问题，竖直立面预留了沉头安装孔，可通过内六角螺栓直接固定在设备型材立面或安装基板上，安装后贴合面无凸起，不会干涉周边其他部件的运动路径。水平段设计了两条平行的长圆形通槽，槽宽适配常用的M5、M6规格螺栓，槽的长度覆盖了常用的调节行程范围，安装时配套的螺栓可沿槽道滑动，待位置校准到位后拧紧螺母即可完成锁止，无需在安装面上加工阵列孔位，大幅降低了安装基面的加工成本。构件侧面还嵌入了铜质衬套，该位置可作为铰接支点使用，配合小直径销轴就能实现小角度的摆动调节，适配需要角度补偿的安装场景，比如倾斜布置的检测传感器、导向件的固定。从安装边界来看，构件整体厚度控制在12mm左右，竖直段高度与水平段长度比例约为1:1.2，安装后向外伸出的长度不会占用过多设备内部空间，边角处全部做了R2圆角处理，避免安装调试过程中划伤操作人员或线缆。材质选用常用的6061铝合金做硬质阳极氧化处理，表面硬度达到HV400以上，既保证了整体重量较轻，不会给安装基面带来过大的负载，又具备足够的耐磨性，长期调节滑动也不会出现槽道磨损导致的定位间隙。在实际产线应用中，这类支架常搭配工业铝型材使用，不需要额外焊接加工，全部采用螺栓连接，拆装调整效率比传统焊接支架提升60%以上，尤其适合电子组装生产线、小型包装设备、实验室检测装置这类需要频繁调整工位布局的设备，能大幅缩短工装换型的调试时间，减少停机等待时长。设计时特意在筋板位置做了镂空减重处理，在不降低整体结构刚性的前提下，减少了材料用量，同时镂空位置也可作为线缆走线的通道，方便配套的传感器线缆、气管沿支架表面布置，让设备内部走线更规整，避免线缆与运动部件发生干涉。
