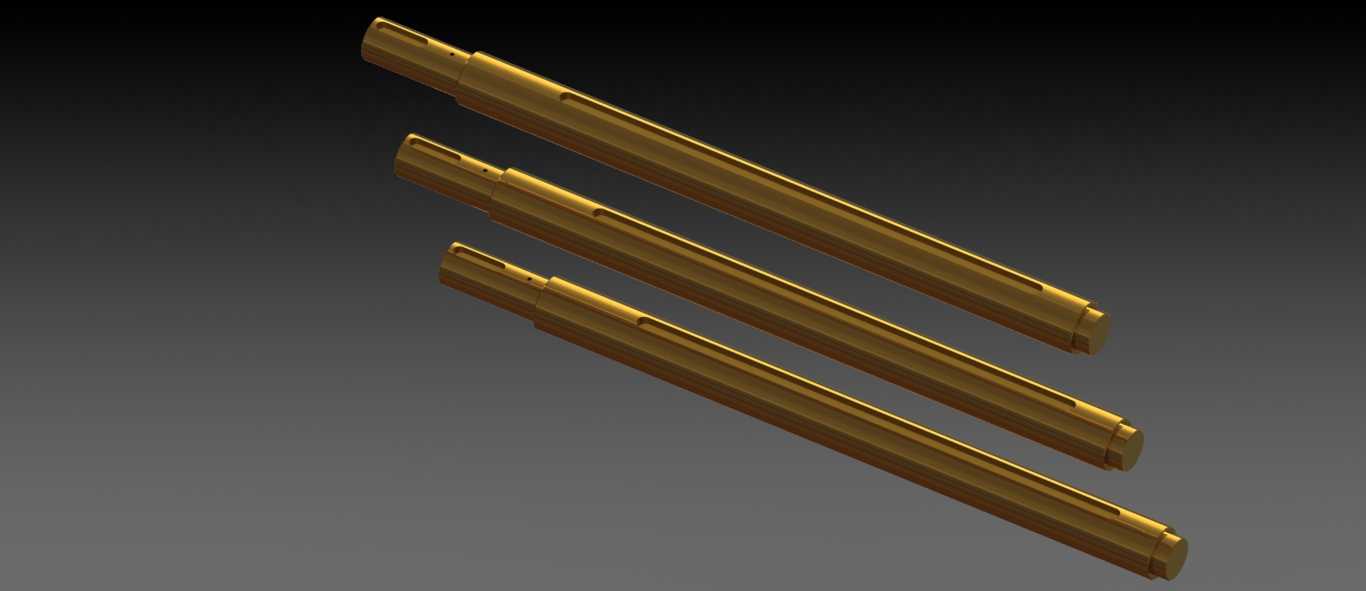

三款不同规格长轴类传动杆件结构

这类长轴类杆件在轻工输送设备、小型自动化装配线、纺织机械的导送机构中应用十分广泛，日常工况下主要承担物料导向、轻载扭矩传递、滑动支撑的作用，不同长度的规格可以适配不同跨度的安装工位，无需额外拼接轴段就能满足多数中小型设备的安装需求。从结构设计来看，三款杆件均采用等直径主体加端部阶梯限位的结构，杆身一侧开设的通长凹槽并非减重设计，而是用于嵌入导向键或者耐磨滑条，在杆件做轴向滑动或者随动转动时，能够限制周向转动位移，避免杆件在运行过程中出现跟转、偏移的问题，保证传动或者导向的精度。端部的阶梯轴段主要用于配合衬套或者轴承安装，阶梯处的轴肩可以直接作为安装定位面，装配时不需要额外加装定位套，能够减少装配环节的零件数量，降低现场安装的调整难度。设计过程中优先考虑了杆件的同轴度要求，整根轴的圆柱度公差控制在适合轻载传动的区间内，杆身表面做了光滑过渡处理，没有尖锐棱角，既可以避免安装时划伤操作人员，也能减少滑动过程中对配套耐磨件的磨损。从安装边界来看，三款杆件的主体直径保持一致，仅总长度存在差异，安装时两端的支撑位间距可以根据杆件长度灵活调整，端部的安装轴径统一，能够适配同规格的支撑轴承、轴座，不需要为不同长度的杆件单独定制安装座，能够降低设备的备件储备种类。杆身的凹槽宽度和深度经过匹配计算，刚好可以嵌入常用规格的平键或者聚四氟乙烯滑条，凹槽的两端做了圆弧过渡，避免应力集中导致杆件在长期交变载荷下出现断裂问题。这类杆件在实际使用中，不需要做复杂的表面硬化处理，常规的调质处理就能满足多数普通工况的强度要求，针对有耐腐蚀需求的使用场景，也可以在表面做镀硬铬处理，提升杆件的耐磨和防腐蚀性能。在三维建模过程中，三款杆件采用参数化设计思路，仅通过调整总长度参数就能快速生成不同规格的模型，凹槽、端部阶梯的参数保持统一，后续如果需要衍生其他长度的规格，只需要修改长度参数即可完成模型更新，能够大幅提升同系列零件的设计效率。建模时特意还原了轴肩处的退刀槽结构，这个细节在实际加工中是必不可少的，能够保证轴肩端面与配套零件的端面完全贴合，避免出现装配间隙，同时也方便加工时的刀具退刀，保证加工工艺的可行性。
