工业传动系统用马达安装固定支撑座

在各类工业传动设备、自动化生产线动力单元布局中，马达作为核心动力输出部件，其安装定位的精度、支撑结构的刚性直接决定整套动力系统的运行稳定性，这款马达支撑结构正是针对这类安装需求设计的专用固定构件。从实际应用场景来看，这类支撑件常被用在中小型伺服马达、液压马达的工位安装中，既可以适配独立机架上的卧式动力单元布置，也能满足集成式设备内部的紧凑空间安装要求，避免马达运行过程中因同轴度偏差产生的轴系磨损、振动异响问题。

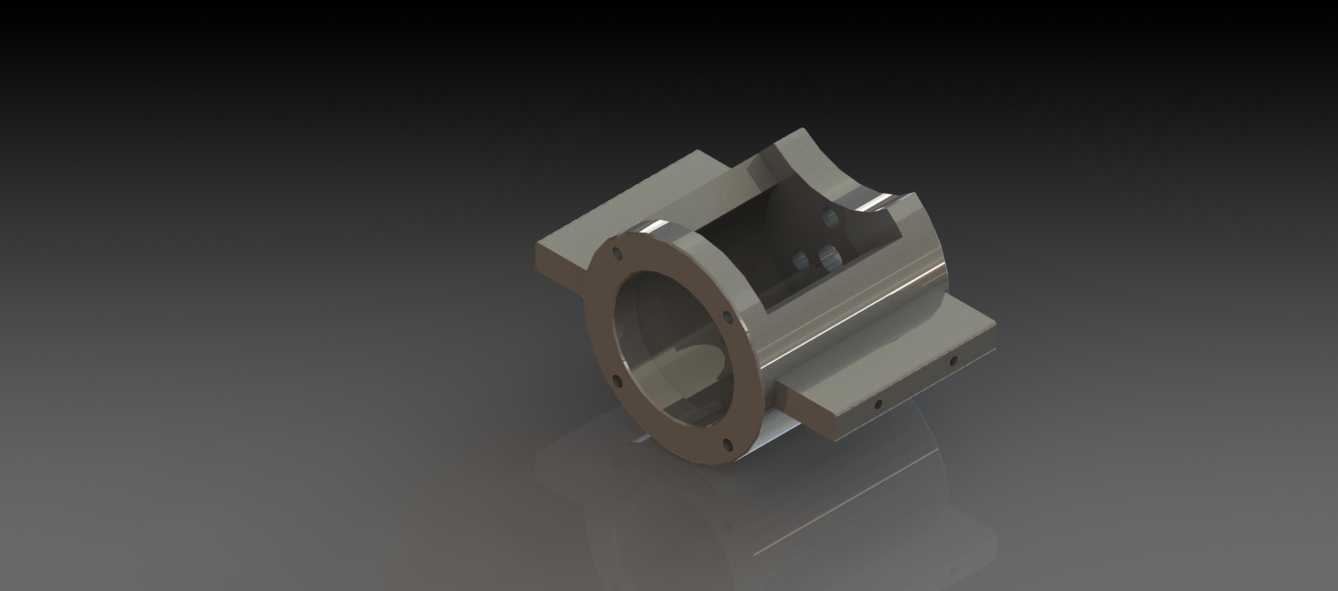

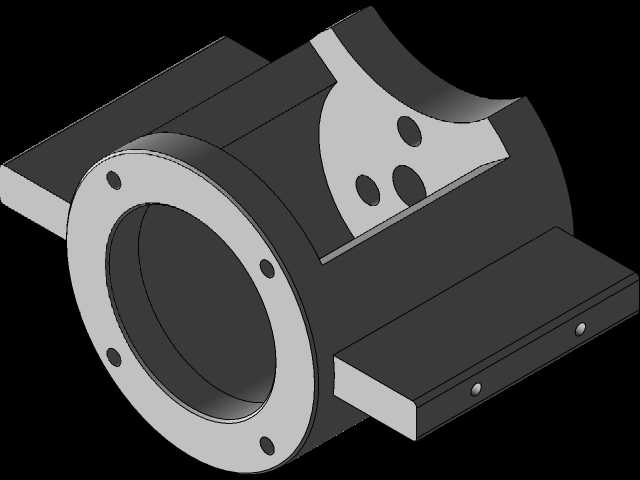

结构设计上，该支撑座采用一体化铸造成型后做精加工处理，主体为带中心通孔的筒状承托结构，前端设置带均布安装孔的环形法兰面，用于和马达前端的安装止口精准配合，保证马达输出轴的轴线与支撑座基准面的垂直度公差控制在合理区间；两侧延伸出带安装孔的定位翼板，可通过螺栓直接固定在设备安装基面或者过渡连接板上，翼板上的安装孔预留了小幅位置调整余量，方便现场安装时微调马达与被驱动部件的同轴度。中心通孔的内径尺寸匹配对应规格马达的机身外径，承托段长度覆盖马达机身近三分之一的轴向长度，相比单点法兰固定的结构，能大幅降低马达输出端的径向载荷，减少轴承受力。

从安装边界来看，该支撑座的法兰端面到翼板安装面的垂直距离经过精准核算，既保证马达装入后不会与周边管线、结构件产生干涉，又能尽可能缩短动力输出端与负载的连接距离，减少传动环节的扭矩损耗。支撑座的壁厚设计兼顾了刚性与轻量化要求，在马达额定扭矩输出的工况下，结构形变量控制在轴系允许的补偿范围内，不会因长期受载产生结构变形导致的同轴度偏移。表面做了防锈氧化处理，能适应车间常规的温湿度环境，避免长期使用出现锈蚀卡滞的问题。在实际选型使用时，需要匹配对应功率规格马达的安装止口尺寸、机身外径参数，确认翼板安装孔的孔位间距与设备基面的预留孔位一致，安装时先通过翼板螺栓做预固定，调整好马达输出轴与负载的同轴度后再按对角顺序拧紧固定螺栓，能有效降低设备运行时的振动传递，延长动力单元的整体使用寿命。
