带刺孔辊轴组件装配结构设计

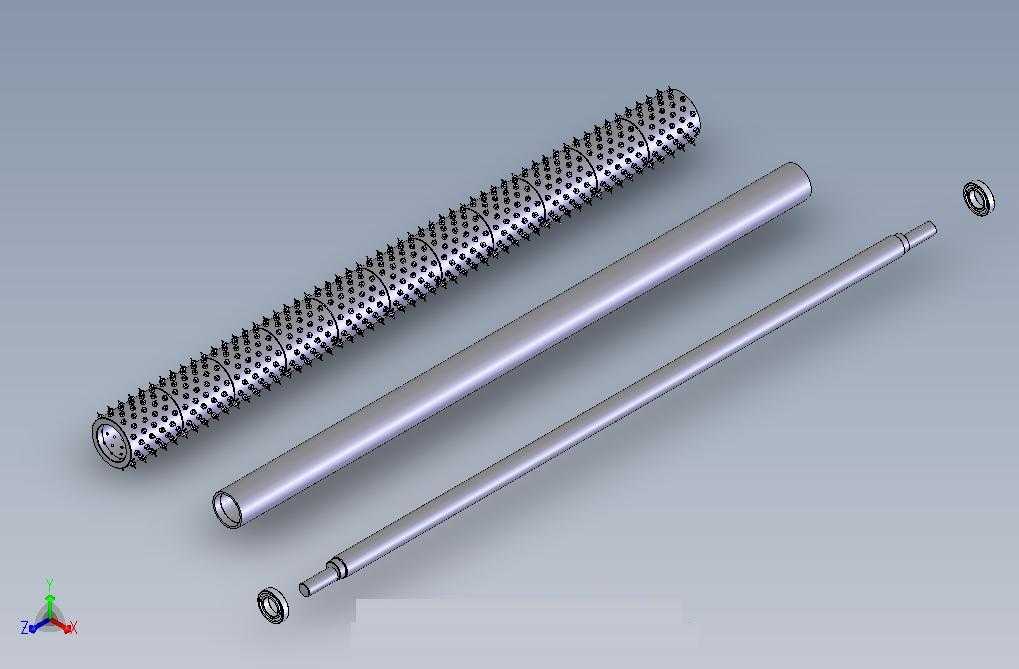

这套轴类组件主要应用在薄膜、无纺布、纸品等柔性卷材的连续加工生产线上，承担物料输送、表面针刺打孔、张力传导的核心作用，是针刺机、打孔覆膜设备、特种印刷整线中不可或缺的执行部件。整套组件由三根同轴度匹配的轴体与配套端封限位件组成，最外侧带密集凸刺的辊体为工作执行件，表面凸刺采用等距螺旋阵列排布，避免加工过程中刺痕在卷材表面形成连续纵向条痕，保证卷材打孔或牵引时受力均匀，不会出现局部拉伸变形的问题。中间的空心光轴为支撑承载件，采用薄壁空心结构设计，在保证整体抗弯刚度的前提下大幅降低辊体自重，减少高速运转时的转动惯量，降低驱动端的负载冲击，两端的内孔台阶做了倒角导向处理，方便与内置芯轴的装配对位，避免装配时刮伤配合面。最内侧的细长阶梯轴为传动芯轴，轴端做了扁位与卡簧槽结构，可直接与联轴器、驱动轮连接，阶梯段的轴肩尺寸严格匹配空心辊的内孔公差，装配后可限制辊体的轴向窜动，两端配套的环形挡圈可在装配完成后做轴向锁止，防止设备高速运转时辊体出现轴向位移。设计过程中优先考虑了组件的拆装维护性，所有配合段均采用基孔制间隙配合，现场更换磨损刺辊时无需专用工装即可完成抽轴拆装，大幅缩短设备停机维护时间。外形尺寸上，刺辊的工作幅宽匹配常规1200mm幅宽的卷材加工需求，辊体外径与空心支撑轴的壁厚经过挠度校核，在满幅负载工况下辊体中部的径向跳动量控制在0.05mm以内，保证加工时刺深的一致性。安装边界方面，整套组件的两端轴伸尺寸匹配通用墙板的安装孔位，可直接替换现有生产线同规格的牵引辊或刺辊，无需对设备机架做额外改造，适配性较强。各零件的棱角处均做了R0.5的倒钝处理，避免装配及运维过程中出现划伤风险，刺辊表面的凸刺与辊体采用一体化加工成型，相比焊接式刺辊不存在凸刺脱落的风险，长期高速运转下的稳定性更强，适合连续化大批次的工业生产场景使用。
