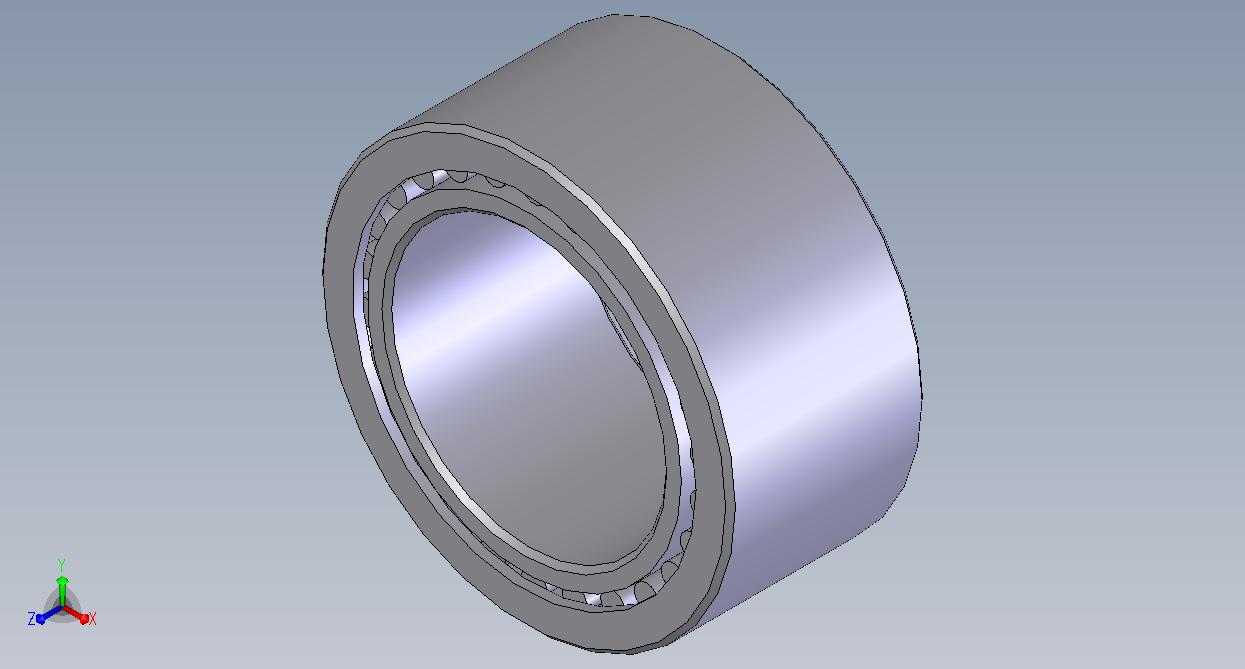

NoNKJ28x20A剖分式滚针轴承结构设计

　　在重载低速、安装空间受限的传动场景中，常规一体式轴承往往面临装配难度大、维护更换需拆解整条传动链路的痛点，这款NoNKJ28x20A规格的剖分式滚针轴承，正是针对这类工况做的定向结构优化。从实际应用场景来看，这类轴承常被用在冶金设备的连铸辊道、矿山输送设备的托辊支撑、大型工程机械的铰接回转部位，这些场景的共同特点是轴承安装位被周边结构件包裹，常规整体轴承穿装时需要拆除相邻的联轴器、齿轮甚至部分机架结构，维护停机成本极高，而剖分结构的设计可以直接将轴承沿拆分面扣装在轴颈上，大幅压缩拆装维护的作业时长。从功能特性上看，该轴承采用滚针作为滚动体，相比同内径的球轴承，滚针与滚道的线接触形式能承受更大的径向载荷，同时20mm的轴向宽度设计，

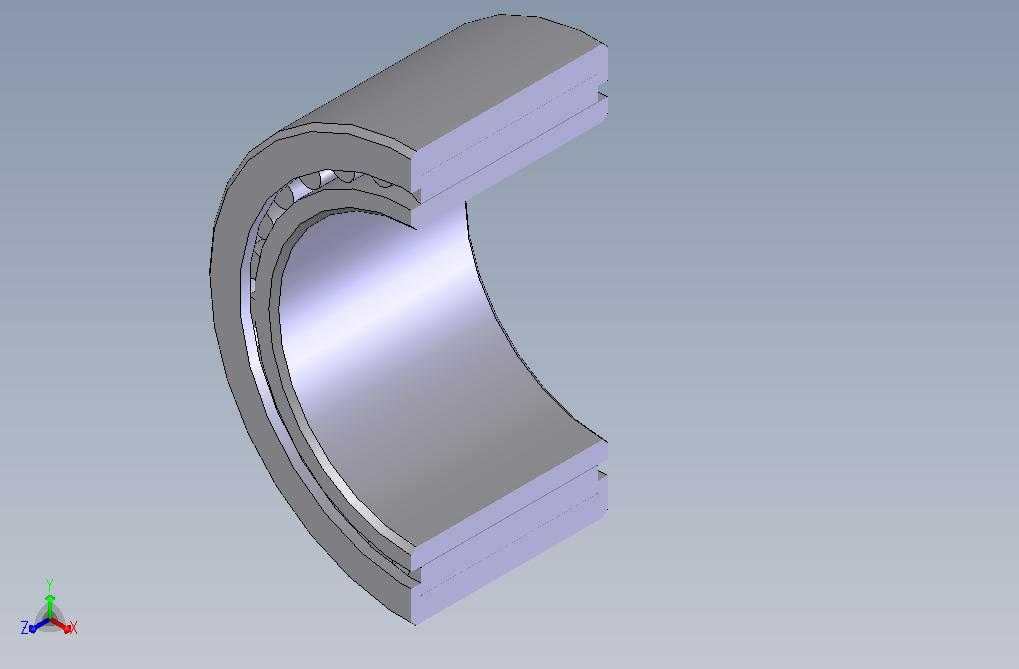

　　在保证承载能力的前提下尽可能压缩了轴向安装空间，适配那些轴向布局紧凑的传动节点。设计过程中，拆分面的位置选择经过多轮受力校核，最终将拆分面设置在轴承承载区的非主受力角度区间，避免滚动体在运转过程中经过拆分缝时产生卡顿或局部应力集中，同时外圈的拆分结合面做了定位止口结构，保证两半外圈拼合后同轴度控制在0.02mm以内，不会因为剖分结构引入额外的回转偏心。从安装边界来看，该轴承适配28mm直径的轴颈，安装时需要保证轴颈的表面粗糙度控制在Ra0.8以下，轴肩的定位高度不能超过轴承内圈的挡边高度，避免运转过程中轴肩与保持架发生剐蹭；轴承座的安装孔需要保证与轴颈的同轴度，同时剖分面的连接螺栓需要按照对角顺序分次拧紧，

　　避免两半外圈受力不均导致滚道变形。滚针保持架采用分段式设计，和外圈的剖分结构对应，拆分时保持架也可以随两半轴承同步分离，不会出现滚针散落的问题，这一点在现场高空或狭窄空间维护时尤为实用，能大幅降低现场装配的零件遗失风险。轴承的密封结构集成在外圈的两侧挡边内，采用双唇式丁腈橡胶密封，既能阻挡外界的粉尘、切削液进入滚道内部，也能防止轴承内部的润滑脂泄漏，在多粉尘、有喷淋的工业场景下能有效延长轴承的补脂周期。在建模过程中，滚针的排布严格按照等距圆周分布计算，相邻滚针之间预留了合理的间隙，既保证足够的承载接触点数量，也避免滚针之间因为热膨胀出现相互挤压的问题，同时滚道的曲率半径比滚针半径略大0.03mm，形成最优的接触应力分布，减少长期重载下的滚道疲劳点蚀风险。
