罗拉门托轴承类机械支撑零部件

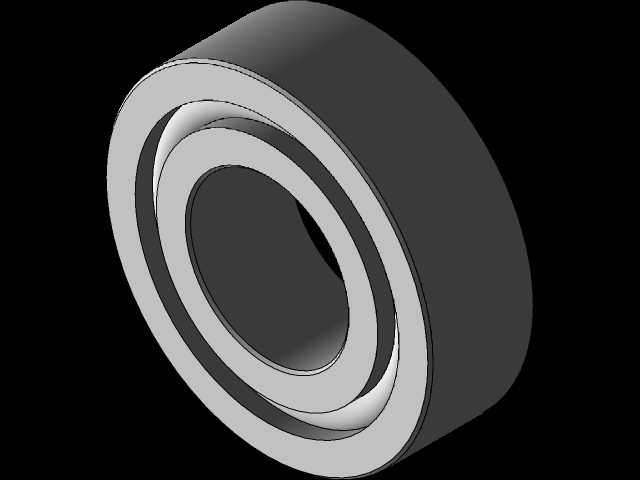

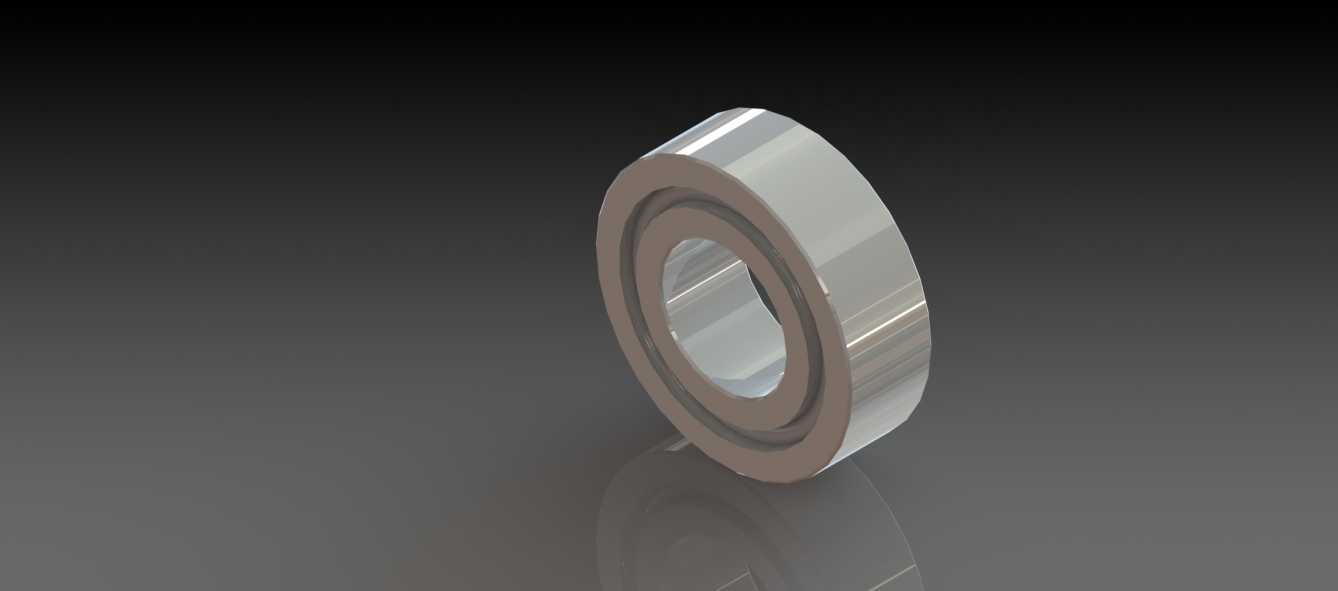

这类回转支撑类零件常应用在轻载传动场景中，作为回转副的核心承载构件，承担径向载荷与少量轴向载荷的传递作用，在小型输送线辊筒、轻工机械导辊、纺织设备罗拉组件的支撑结构中十分常见。从结构设计来看，该零件采用双圈同轴式结构，内圈与轴类零件配合，外圈与安装座孔贴合，中间预留的滚动体安装腔可适配对应规格的滚动体，保证回转过程中的摩擦阻力控制在较低水平，满足长时间连续回转的工况需求。设计过程中首先要明确安装边界的尺寸约束，内孔直径需匹配对应安装轴的公差带，通常选用基孔制配合，保证轴与内圈无相对滑动；外圈外径与安装座孔采用过渡配合，兼顾安装便捷性与外圈定位可靠性，避免回转过程中出现外圈跑圈的问题。零件的轴向宽度需要匹配安装空间的轴向尺寸，两端面的平行度、内孔与外圆的同轴度是核心形位公差要求，直接影响装配后的回转精度，若形位公差超差，会导致滚动体受力不均，局部磨损加剧，大幅缩短零件的使用寿命。从实际使用场景出发，这类支撑件在轻工输送设备中，往往需要配合密封结构使用，避免生产过程中的粉尘、纤维碎屑进入滚动体配合面，造成磨粒磨损；在纺织设备的罗拉支撑位，还需要考虑零件的旋转灵活性，保证罗拉转动时无卡滞，避免影响纱线的张紧力控制。外形设计上采用规整的圆柱回转体结构，没有多余的异形凸起，既便于采用车削、磨削工艺完成加工，也能在安装时快速完成同轴找正，降低装配调试的时间成本。零件的端面预留有倒角结构，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能引导零件顺利压入安装座孔、套装到对应轴径上，减少装配过程中的磕碰损伤。在结构强度校核环节，需要结合实际工况的额定载荷、极限转速计算接触应力，保证滚道面的硬度满足接触疲劳强度要求，避免长期运行后出现滚道点蚀的问题；同时要校核内圈与轴配合的过盈量，过盈量不足会导致传动过程中内圈与轴打滑，过盈量过大则会造成内圈滚道变形，影响滚动体的正常运转。
