蜗轮蜗杆式直角换向传动箱体结构

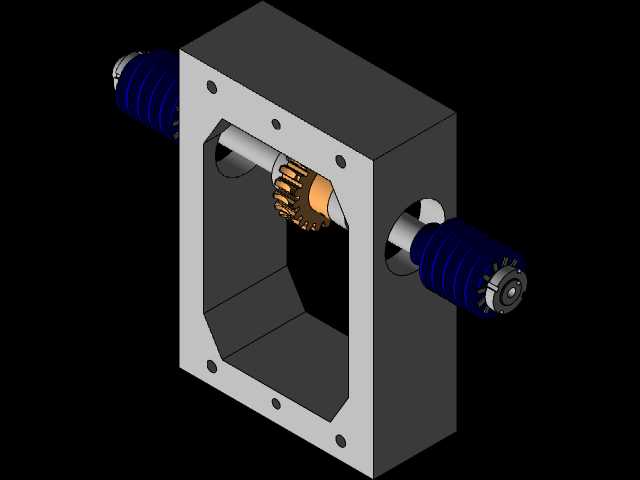

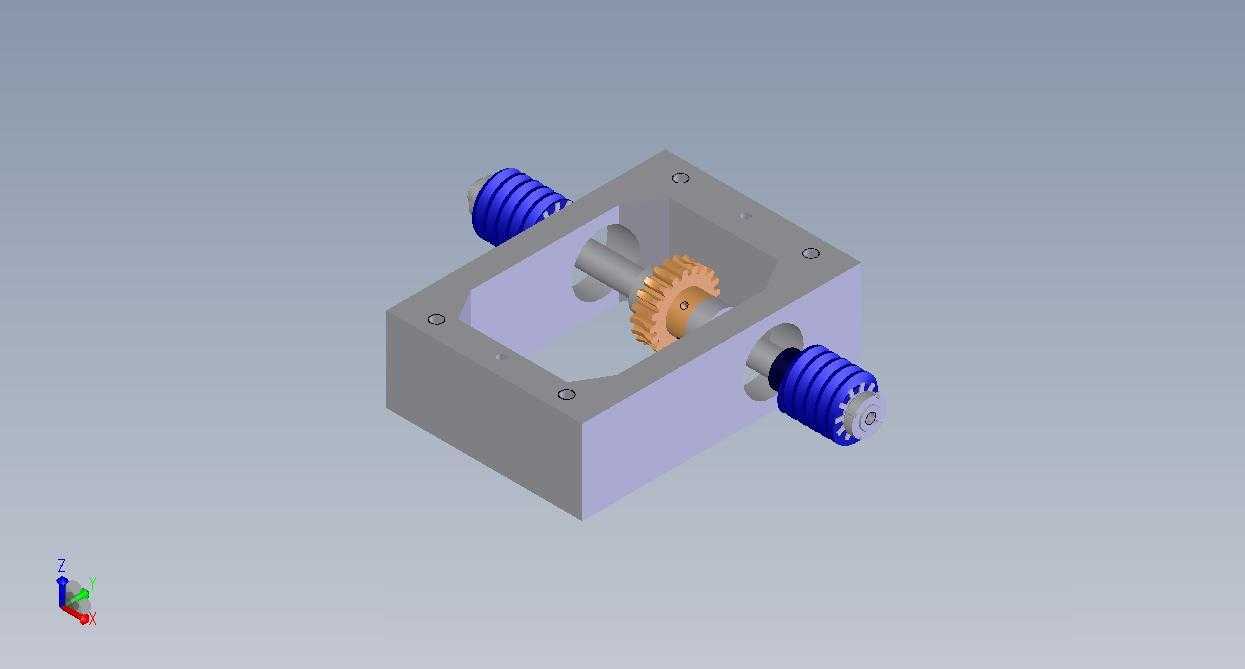

　　该传动结构采用蜗轮蜗杆啮合形式实现两交错轴之间的动力传递，输入输出轴呈90度垂直布局，可直接适配需要换向传动的设备安装空间，在轻工输送线、小型自动化专机、食品包装设备的动力传输环节中十分常见，能够在紧凑空间内完成动力转向与小速比减速的双重需求。从结构设计来看，箱体采用剖分式安装基准，上下结合面加工有定位销孔与螺栓沉孔，装配时可先完成内部蜗轮、蜗杆组件的预装调试，再合箱紧固，既保证了传动副的啮合精度，也降低了后期维护拆检的难度。蜗杆轴两端伸出箱体外部，轴端加工有适配联轴器的连接段，外部配套的波纹防护套可阻挡车间环境中的粉尘、切削液侵入轴承位，延长支撑轴承的使用寿命；蜗轮采用铜合金材质嵌装在钢制轮毂上，既保证了啮合面的耐磨性能，

　　也控制了整体零件的制造成本，啮合齿面经过参数匹配，可实现平稳的低噪音传动，避免小载荷工况下的传动冲击。安装边界方面，箱体底部与侧部分别预留了标准化的安装螺孔，可直接固定在设备的安装基板上，不需要额外设计转接支架，输入输出轴的中心高、轴伸长度都按照通用传动接口尺寸设计，可直接替换同规格的直角传动部件，适配不同厂家的设备安装需求。设计过程中优先考虑了传动副的润滑空间，箱体内腔预留了足够的储油容积，可采用油脂润滑或者稀油润滑，根据不同的运行转速选择对应的润滑方式，蜗杆轴的支撑位置选用了适配径向与轴向复合载荷的轴承，可承受蜗杆传动过程中产生的轴向分力，避免长期运行出现轴窜动影响啮合精度。在实际选型应用中，

　　该结构可直接作为小型设备的末端传动单元，连接动力源与执行机构，不需要额外配置换向齿轮箱，能够有效压缩设备的整体布局空间，尤其适合安装位置受限、需要垂直换向传递动力的工位，传动过程中反向自锁的特性也可在部分升降类工位中起到安全防护作用，避免负载反向拖动动力源引发设备故障。
