双辊式张紧支撑辊组结构设计

　　这类双辊支撑张紧结构，在带材输送、薄膜牵引、线材排布类生产线上的应用占比极高，不管是包装线的薄膜输送段、印刷设备的料带张紧工位，还是纺织印染设备的导布环节，都能看到同逻辑的结构变体，核心作用是通过两个平行辊轴的配合，给穿行的带状、线状物料提供稳定的支撑面，同时配合张紧调节机构维持物料运行过程中的张力恒定，避免物料跑偏、松垮、拉伸变形等常见生产问题。

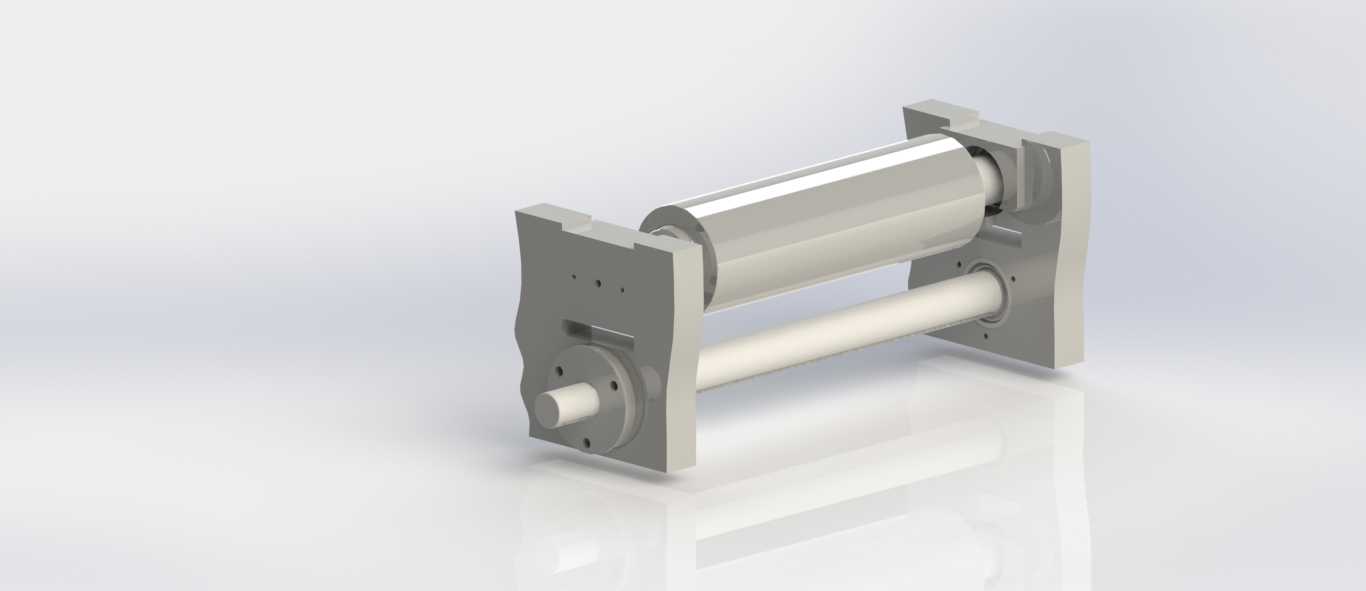

　　从结构设计逻辑来看，两侧的立式安装板是整个组件的承载基准，板件上加工的同轴安装孔位直接决定了两根辊轴的平行度精度，设计时首先要保证两侧安装孔的同轴度公差控制在0.02mm以内，否则辊轴装配后会出现卡滞、转动不均的问题，长期运行还会造成辊面偏磨、轴承过早失效。上下布置的两根辊轴承担的功能有明确区分，直径更大的上辊为主支撑辊，表面做高光洁度处理，减少和物料接触时的摩擦阻力，避免刮伤物料表面；直径更小的下辊为辅助张紧辊，可根据实际生产需求调整安装位置，改变物料的包角大小，适配不同厚度、不同张力要求的物料输送场景。

　　辊轴的两端采用标准轴承座嵌入安装板的固定方式，这种设计的优势在于装配时不需要额外做复杂的同轴度调校，只要安装板的孔位加工精度达标，轴承座嵌入后即可保证辊轴的转动顺畅度，后期维护更换轴承或者辊面时，只需要拆开单侧端盖就能抽出辊轴，不需要整体拆卸两侧机架，大幅降低产线停机维护的时间成本。安装边界方面，两侧立式安装板的底部预留了标准化的安装孔位，可直接固定在设备的主机架横梁上，安装时需要保证两块立板的垂直度，以及整体组件和物料运行方向的垂直度，否则会出现物料持续向一侧跑偏的问题。辊面的有效工作宽度需要匹配所输送物料的最大宽度，通常设计时会在物料最大宽度基础上两侧各留20-30mm的余量，避免物料边缘和机架发生剐蹭。

　　实际选型应用时，需要根据输送物料的单位重量、运行线速度来确认辊筒的壁厚以及轴径大小，高速运行场景下还要做辊筒的动平衡校正，避免运行过程中出现振动，影响物料输送精度。整个结构没有多余的复杂传动部件，依靠辊筒自身的低阻力转动实现物料的无滑动牵引，结构可靠性高，对工况的适应能力强，不管是洁净度要求高的食品包装生产线，还是有少量粉尘的纺织、印刷生产场景，只要做好轴承部位的密封防护，都能实现长期稳定运行。
