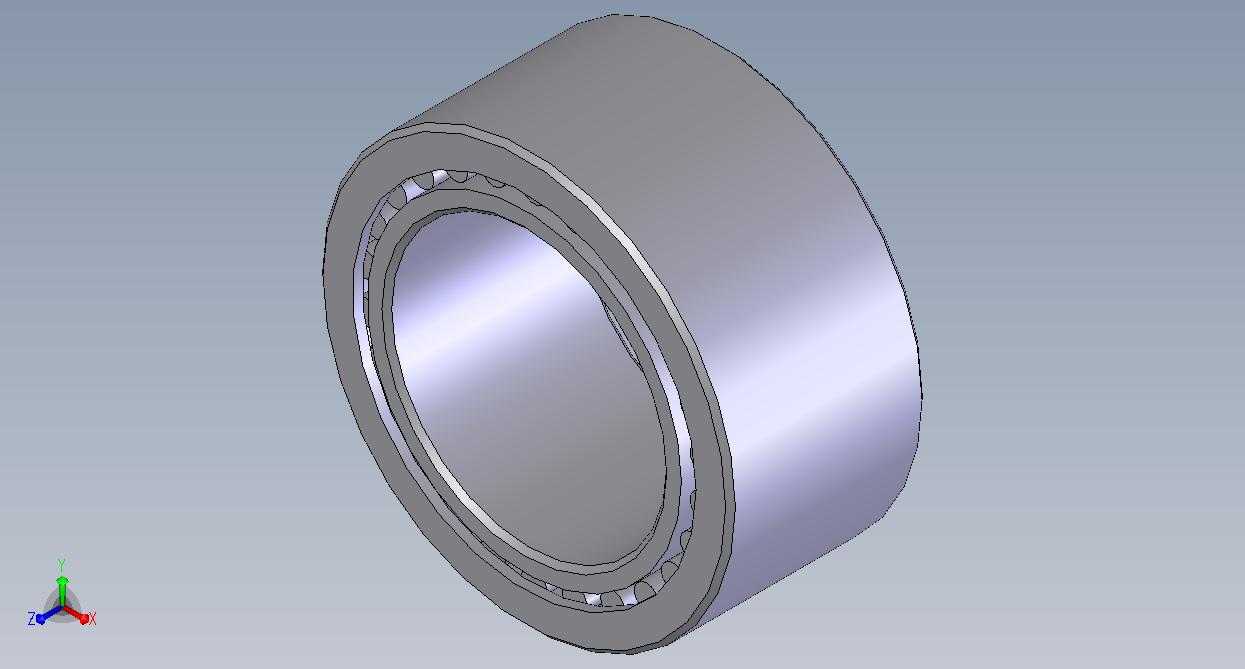

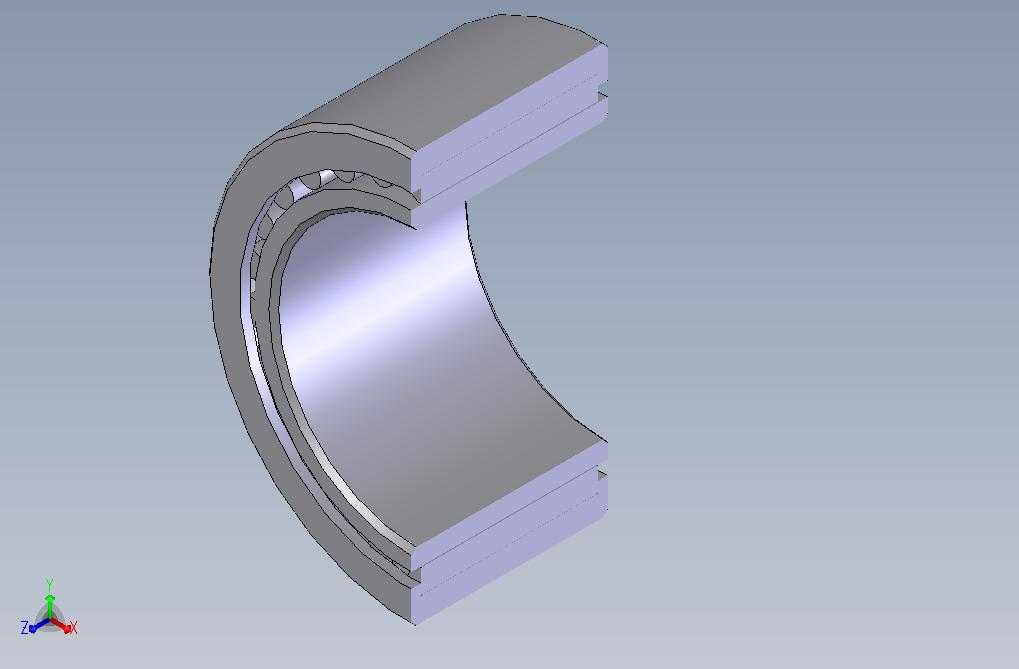

双密封满装滚针轴承三维结构设计

　　这类带双侧密封的滚针支承结构，常被布置在安装径向空间受限的传动节点中，比如小型变速箱的换挡轴支承、纺织机械的导辊端部、电动工具的输出轴定位位置，相比同内径的深沟球轴承，它能在更小的径向轮廓下提供更高的径向承载能力，适配中低速、有一定粉尘或润滑脂泄漏防控要求的工况。从结构设计逻辑来看，该滚针组件采用满装滚针排布，没有额外设置保持架，能在有限的滚道空间内容纳更多滚动体，大幅提升径向载荷耐受上限，适合存在冲击载荷的间歇传动场景；双侧的密封盖与外圈端面做扣合式配合，密封唇口贴合内圈滚道侧的挡边，既可以阻挡外部的金属碎屑、粉尘侵入滚道磨损滚动体，也能避免内部预填的润滑脂在运转过程中甩出，减少日常维护补脂的频次。外形尺寸上，该轴承的内孔、

　　外圈外径、整体宽度都遵循对应规格的安装边界要求，外圈采用直壁圆柱结构，可直接压装入设备的轴承安装孔内，依靠外圈外径与安装孔的过盈配合实现外圈周向固定；内圈滚道与轴颈采用间隙或过渡配合，方便装配时的轴向推入定位，内圈两侧的挡边高度经过核算，既能约束滚针的轴向窜动，又不会和密封唇产生额外的摩擦阻力。建模过程中，滚针的直径一致性、滚道的曲率匹配度是需要重点把控的细节，每根滚针的圆柱度误差需要控制在合理范围内，避免运转时出现局部应力集中导致的早期点蚀；滚道表面的粗糙度参数也需要匹配滚针的接触要求，降低滚动摩擦损耗。密封盖的折弯角度、唇口的过盈量需要结合实际运转线速度调整，过盈量过大容易造成密封唇快速磨损，过盈量不足则会失去密封防护作用，

　　在三维建模时需要预留密封件的压缩变形空间，避免装配时出现干涉问题。这类轴承在实际选型应用中，需要重点校核轴颈的硬度参数，轴颈作为内滚道使用时，表面硬度需要达到滚动轴承的适配要求，否则会出现滚道压痕、过早磨损的问题；同时安装时要避免直接敲击外圈端面，需要采用专用套筒均匀压装，防止外圈变形导致滚针卡滞。
