铜质空心轴套类机械零件结构设计

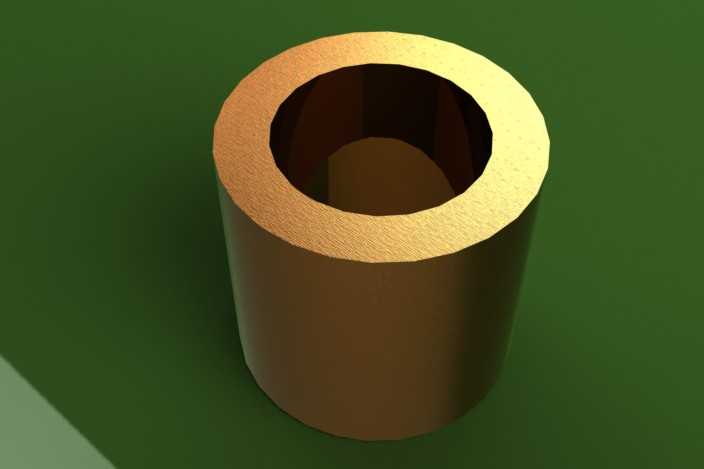

　　这类空心铜质轴套在常规机械传动结构里应用十分广泛，多数时候会被装配在传动轴与安装基座的衔接位置，承担径向支撑、降低摩擦损耗的核心作用，在低速重载的传动工位上，铜材质自带的自润滑特性可以有效减少轴颈的磨损量，避免传动轴直接和刚性基座硬接触造成的接触面拉伤。从结构设计逻辑来看，这类零件采用等壁厚空心圆柱构型，没有额外的定位凸缘或者油槽结构，属于最基础的直套类衬套，设计阶段优先考虑的是安装适配性，内孔直径需要和配合轴颈保持合理的间隙配合公差，外圆则和基座的安装孔采用过渡或者过盈配合，保证装配后不会出现轴向窜动或者径向偏移。实际选型使用时，需要重点核对几个尺寸边界：首先是内孔的通径尺寸，必须满足穿过的传动轴外径公差要求，

　　预留出合理的运转间隙，避免运转过程中出现抱轴故障；其次是外圆的安装尺寸，要和基座上的预制安装孔尺寸匹配，过盈量需要控制在合理区间，过大会导致压装时轴套变形内孔缩径，过小则会在设备运转振动时出现轴套松脱移位；还有轴向长度尺寸，要匹配安装位的轴向空间，既不能过长导致和相邻回转零件发生干涉，也不能过短导致支撑面不足，加剧轴部的偏磨。这类无油槽的简易铜套多数应用在有外部定期润滑、或者转速偏低的传动工位，比如小型输送机的辊筒支撑位、手动工装的转轴位置、简易夹具的铰接点位，不需要复杂的油路设计，依靠铜材质本身的减磨特性就能满足长期使用需求。建模过程中需要重点保证内外圆柱面的同轴度公差，端面和轴线的垂直度公差，避免压装后出现内孔偏斜，

　　导致轴转动时卡滞；壁厚的均匀性也需要严格控制，壁厚不均会导致局部强度不足，在承受径向载荷时出现应力集中，提前发生变形失效。实际生产加工时，这类零件多采用铜棒直接车削成型，加工工序相对简单，粗车内外圆后留精加工余量，最后精车保证尺寸精度和表面粗糙度，内孔和外圆的表面粗糙度需要控制在合理范围，太粗糙会加剧配合面的磨损，太光滑则不利于润滑油膜的附着，反而会降低润滑效果。在设备维护场景里，这类轴套属于易损件，当内孔磨损量超过设计阈值后，直接更换新轴套即可，不需要对传动轴或者基座进行修复，能够大幅降低设备的维护成本和停机时间，是机械结构里性价比极高的基础支撑零件。
