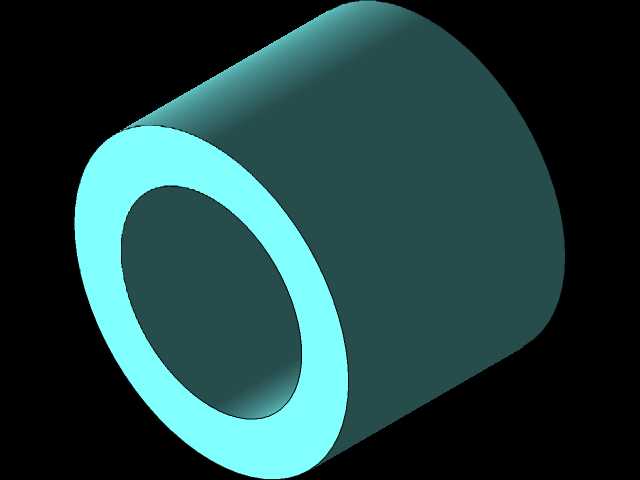

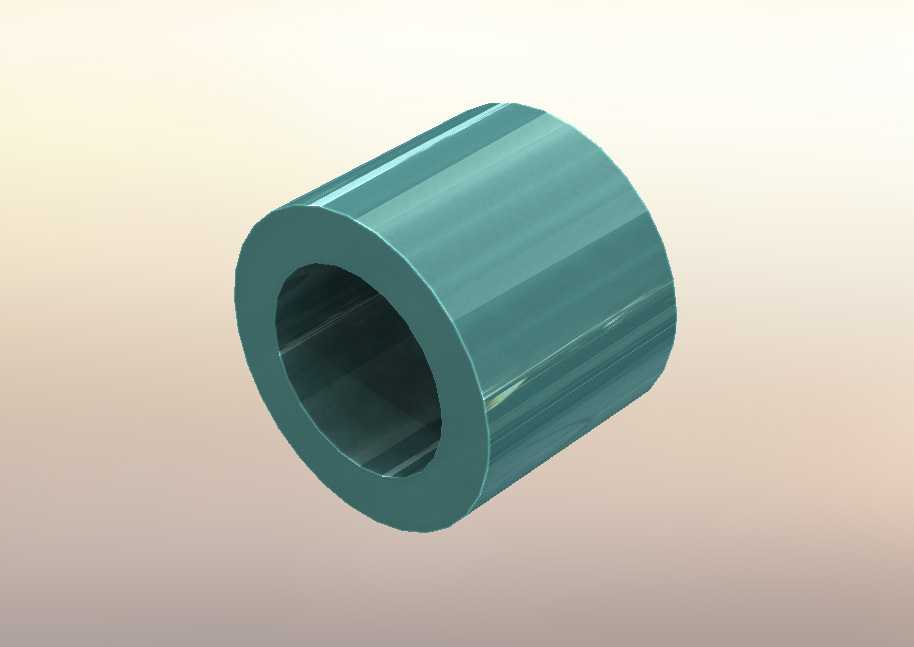

带法兰滚针轴承套结构三维设计

　　在各类重载低速、安装空间受限的轴系传动场景中，带法兰的滚针轴承套是承担径向载荷、约束轴系径向窜动的核心配套零件，常见于机床主轴箱、纺织机械罗拉传动机构、小型内燃机摇臂组件、工业机器人关节回转支撑位这类对径向安装尺寸要求严苛的工位。不同于常规深沟球轴承的配套衬套，这类带法兰结构的滚针轴承套在设计阶段首先要匹配滚针组的滚道精度，内孔表面粗糙度需控制在Ra0.8以内，保证滚针滚动时无卡滞、无偏磨，同时法兰端面与套身的垂直度公差要控制在0.02mm范围内，安装时法兰端面直接贴合设备基座的定位面，无需额外加装轴向定位挡圈，能大幅缩减轴系的轴向安装空间。从结构设计逻辑来看，套身壁厚的取值需要兼顾结构强度与滚针的排布空间，

　　壁厚过薄会导致压装基座时出现套身变形，滚道圆度超差直接引发滚针磨损加剧，壁厚过大则会压缩滚针的直径选型空间，降低整体的径向承载能力。法兰边的外径设计需要匹配基座的安装沉孔尺寸，法兰厚度则要根据轴向承载的预紧力计算，避免安装锁紧时法兰出现翘曲变形。内孔与滚针的配合间隙需要根据应用场景的工作温度调整，在持续运转温升较高的工位，间隙要适当放大0.01-0.02mm，避免热胀后滚针出现抱死故障；在间歇运转、定位精度要求高的工位，间隙可适当收窄，保证轴系的回转精度。外圆与基座安装孔的配合通常选用过渡配合，压装时需保证受力均匀，避免套身出现椭圆变形。这类零件的建模过程中，需要重点处理内孔滚道的倒角、法兰与套身衔接处的圆角过渡，

　　避免应力集中导致的疲劳开裂，同时滚道表面不能出现建模残留的棱边、台阶，否则会直接影响后续加工的精度，也会在实际运转中划伤滚针表面，缩短整体使用寿命。在实际选型替换时，除了核对内外径、长度的核心尺寸，还要确认法兰的安装孔位（若为通孔连接型）或法兰端面的平面度，保证安装后轴承套的同轴度符合轴系的装配要求，避免轴系运转时出现额外的径向跳动，影响整套传动机构的运行稳定性。
