螺旋齿环形传动齿轮结构设计

项目分类:齿轮 发布时间:2021-11-04 ID:362002
  • 螺旋齿环形传动齿轮结构设计

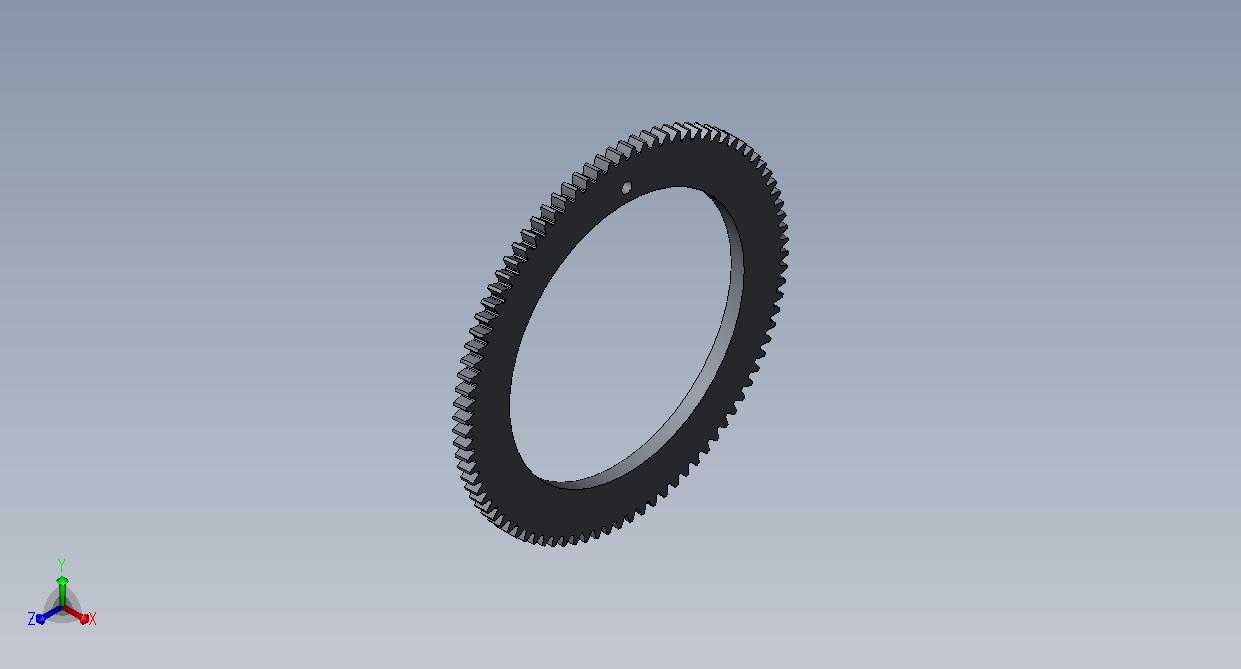

  这款环形螺旋齿传动件,在重载回转传动场景中应用十分广泛,常见于大型回转工作台、工程机械回转支承配套传动、重型机床分度机构以及风电变桨传动系统中,作为大直径回转运动的核心啮合零件,承担着传递扭矩、保障回转精度的关键作用。不同于常规直齿齿圈,该零件采用螺旋齿形设计,啮合过程中轮齿是逐步进入与退出啮合区间的,重合度相较直齿结构提升明显,传动过程中的冲击载荷更小,运行噪音更低,尤其适合中高速、重载且对传动平稳性有较高要求的回转工况。从结构设计逻辑来看,该零件采用薄壁环形结构,整体为内孔定位的安装形式,内孔作为主要安装基准,加工时需要严格控制内孔的圆柱度与端面跳动公差,避免安装后出现齿圈圆度超差,导致啮合间隙不均、局部载荷集中的问题。

  齿部参数设计上,螺旋角的选取经过啮合受力校核,既保证足够的轴向重合度提升传动平稳性,又控制轴向力在配套轴承的承载范围内,避免额外增加轴承选型的成本与安装空间占用。齿顶与齿根均做了合理的圆角过渡,减少热处理过程中的应力集中,降低齿根断裂的失效风险。安装边界方面,该齿圈的轴向厚度适配常规回转支承的安装尺寸,端面预留有定位销孔位,安装时可通过销孔与配套安装座实现周向定位,防止传动过程中齿圈出现周向窜动。齿圈外径与啮合齿轮的中心距需要严格按照设计公差控制,保证啮合侧隙处于合理区间,侧隙过小容易出现卡齿、润滑脂无法进入啮合面导致的磨损加剧,侧隙过大则会出现回程误差,影响传动精度,在数控回转台这类对分度精度有要求的场景中,

  侧隙控制更是直接决定设备的加工精度。实际建模过程中,齿形采用渐开线螺旋面生成,齿向公差按照7级精度控制,能够满足多数通用工业传动场景的精度要求,薄壁结构在设计时也充分考虑了加工工艺性,预留了足够的夹持余量,避免装夹变形导致的齿形加工超差。
