带键槽直齿圆柱传动齿轮结构设计

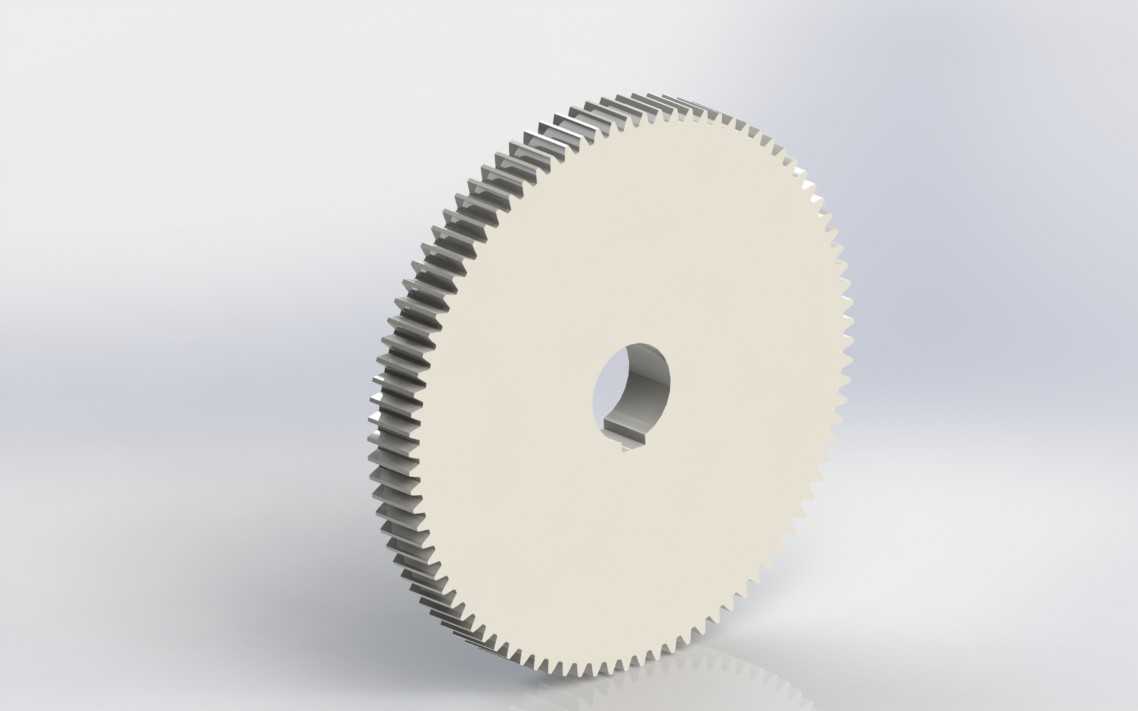

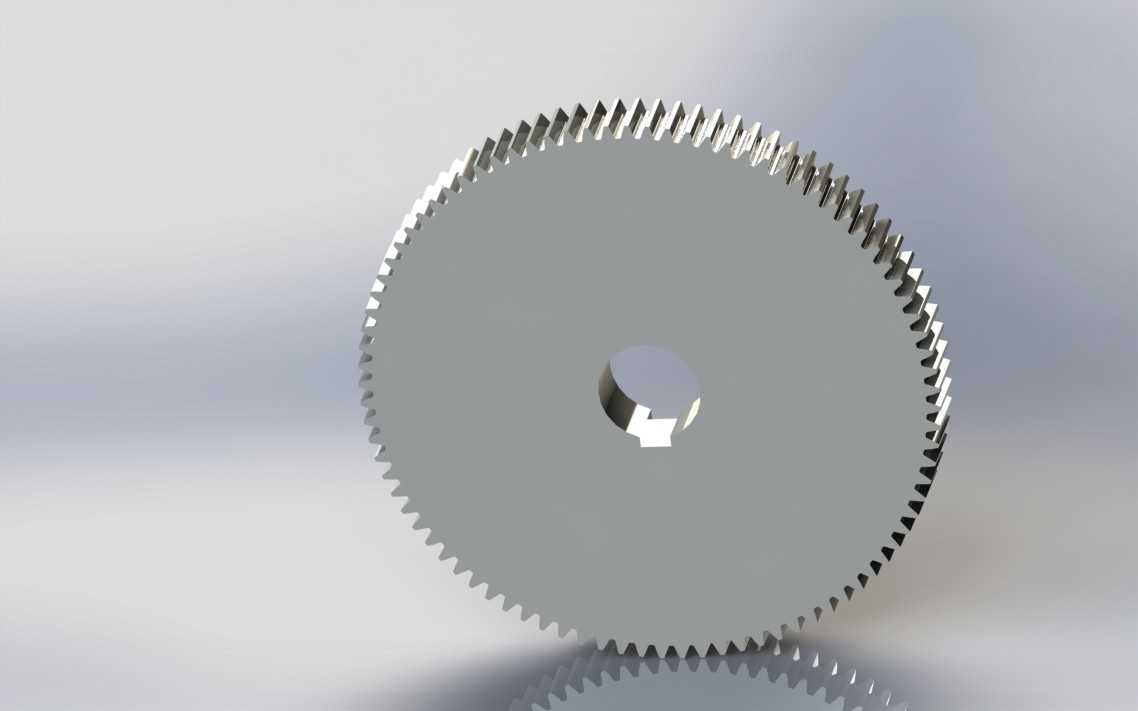

　　这款直齿圆柱齿轮主要应用于中小功率的定轴传动场景，常见于轻工机械、小型输送设备、普通机床进给机构等需要稳定转速传递的工位，在传动链中承担匹配转速、传递扭矩的核心作用，可与同模数的标准直齿轮完成啮合，适配平行轴间的动力传输需求，传动过程中无轴向力，对支撑轴承的轴向载荷要求较低，能简化配套支撑结构的设计复杂度。从结构设计来看，齿轮采用单腹板实体结构，轮缘与轮毂通过等厚腹板连接，在保证轮体刚性的前提下尽可能控制自重，适合中等载荷、转速不超过1500r/min的工况使用；中心孔为带单键槽的通孔设计，键槽尺寸符合普通平键连接的标准公差要求，安装时可通过平键实现与传动轴的周向固定，传递扭矩时可避免轮体与轴之间出现相对转动，

　　安装时需保证齿轮端面与轴肩的贴合度，控制端面跳动量在允许公差范围内，避免啮合时出现偏载、轮齿局部磨损加剧的问题。轮齿部分采用标准渐开线齿形设计，齿顶边缘做了微小倒棱处理，可减少啮合起始阶段的冲击，降低传动过程中的噪音，齿向方向无修形，适合安装对中精度较好的传动场景，若应用在有轻微安装误差的工位，可根据实际装配情况对齿端做小范围倒角优化。设计过程中优先保证了齿根的抗弯强度，齿根圆角过渡平滑，避免应力集中导致的轮齿断裂问题，轮毂部分的轴向长度略大于轮缘厚度，可提升与轴的配合接触面积，增强连接稳定性，减少传动过程中的轮体晃动。在安装边界方面，该齿轮的轴向安装尺寸需预留出轮毂两侧的固定挡圈或者锁紧螺母的空间，

　　径向尺寸需保证啮合时齿顶圆与相邻部件的安全间隙不小于齿顶高的1.5倍，避免运转过程中出现剐蹭；中心孔与轴的配合采用基孔制过渡配合，既方便装配时的推入定位，也能保证运转时的同轴度要求，键槽的对称度公差需控制在对应轴径的标准公差范围内，避免平键安装时出现偏斜导致的接触应力不均。实际应用中，这类齿轮常搭配深沟球轴承作为支撑，润滑方式可根据转速选择脂润滑或者稀油飞溅润滑，转速较低的工况下采用脂润滑即可满足维护需求，转速较高时需配套箱体采用油浴润滑，保证齿面啮合时的油膜形成，降低齿面磨损速率，延长齿轮的使用寿命。
