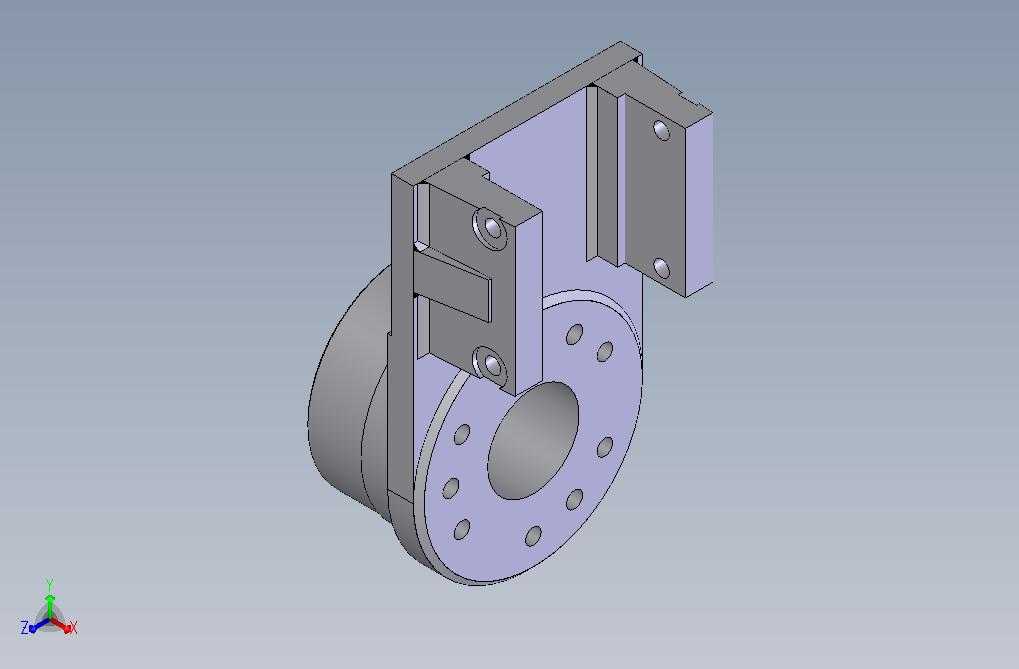

法兰安装式带立板支撑滚轮组件结构

　　该组件多用于自动化输送线的侧边导向、重载移动工位的侧向限位，或是桁架机械手末端行走机构的辅助支撑场景，在板材加工设备的进料端限位、仓储物流堆垛机的水平导向工位也能见到同类结构的应用，核心作用是在提供滚动接触降低摩擦阻力的同时，通过刚性立板结构承受侧向载荷，避免运行过程中出现轮体偏移、卡滞的问题。从结构设计逻辑来看，轮体采用带均匀安装孔的法兰式连接端，8个圆周均布的螺栓孔可直接与驱动轴或者从动轴的法兰端面对接，安装时无需额外设计轴套抱紧结构，端面贴合后穿入螺栓即可完成固定，同轴度靠法兰止口保证，相比普通键连接的滚轮，这种法兰连接形式能传递更大的扭矩，同时拆装维护时不需要拆卸周边相邻的护板、导轨等部件，单人即可完成轮体更换。

　　立板支撑部分采用L型折弯焊接结构，垂直安装板上预留了两个长条形安装槽，可根据实际安装基准的偏差调整上下位置，适配不同高度的导轨面，立板与轮体支架之间通过三个内六角圆柱头螺栓连接，连接面做了铣平处理，保证装配后支架与安装板的垂直度，避免轮体出现偏磨。轮体本身采用圆弧面设计，接触导轨时为线接触形式，相比平轮能更好适配导轨面的轻微安装角度偏差，滚动过程中不会出现边缘啃轨的问题，轮体内部预装了深沟球轴承，可承受一定的径向载荷与少量轴向载荷，满足中低速往复运动的使用需求。安装边界方面，组件整体的垂直安装板宽度与轮体直径比例约为1.2:1，安装时需保证立板背面的贴合面平面度不低于0.1mm，否则螺栓锁紧后会导致支架变形，引发轮体转动卡滞；轮体端面到立板安装面的距离预留了15mm的间隙，可适配厚度10-12mm的导轨侧边，安装时需调整立板位置，保证轮体与导轨面的接触位置在轮体宽度的中心线上，避免长期运行出现单侧磨损超差的问题。
