带安装耳的多孔位法兰连接支座结构

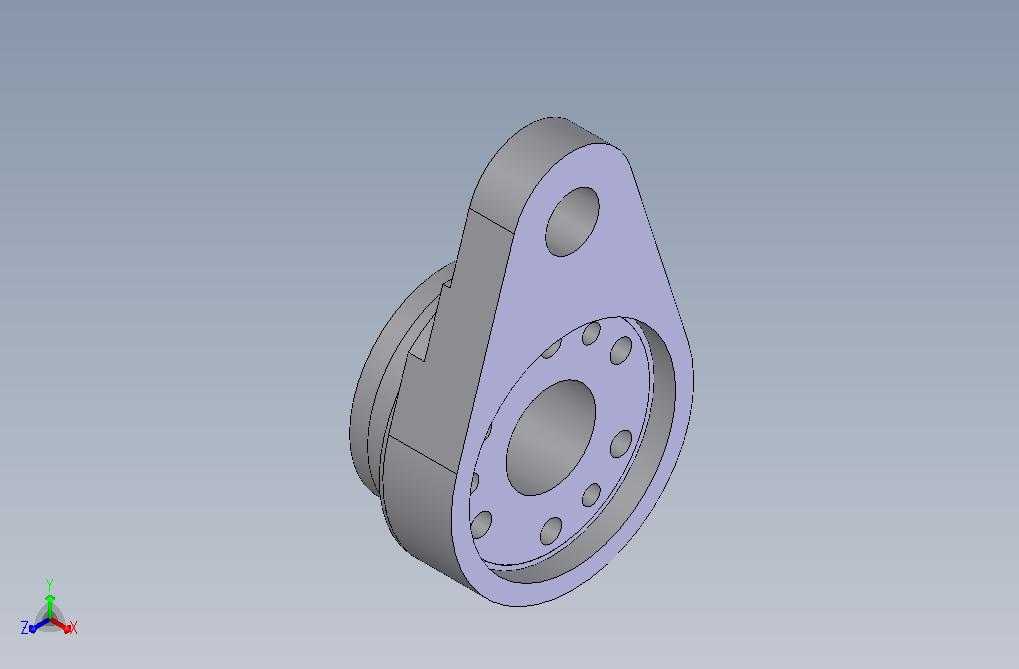

　　这类带单侧延伸安装耳的法兰类支座，常应用在管路终端支撑、旋转轴端限位、执行元件侧装固定的场景中，比如气动系统的转角气缸安装位、液压管路的端部承重支撑、小型输送线的从动轮端固定座都能见到同类结构的身影。从结构功能来看，主体圆盘端的中心大孔用于穿装轴类件或者对接管路，端面环绕的多组小孔是紧固件安装位，均匀排布的孔位可以适配不同角度的安装对位需求，避免现场装配时出现孔位错位无法穿装螺栓的问题，同时多孔位的紧固方式能让连接面的受力更均匀，减少长期受载后连接面翘曲、密封失效的风险。延伸出的单耳结构上设置的单独安装孔，是用于将整个支座固定在设备机架或者安装基板上的，耳板与主体圆盘做了一体化的过渡加厚处理，过渡位置没有尖锐直角，

　　能降低应力集中系数，在承受侧向载荷的时候不容易从根部断裂。设计这类构件的时候，首先要确认中心孔的配合公差，如果是穿装旋转轴，需要根据轴的转速、载荷类型选择间隙或者过渡配合，要是对接管路则要匹配对应管路的法兰密封面尺寸；耳板上的安装孔位置要结合设备内部的安装空间确定，要预留足够的扳手操作空间，避免螺栓拧紧时没有操作余量。安装边界方面，圆盘端面的贴合面需要保证足够的平面度，不然紧固后会出现支座偏斜，导致穿装的轴类件出现别劲、运转卡滞的问题；耳板的安装面要和圆盘端面保持规定的垂直度公差，保证安装后支座的受力方向与设计载荷方向一致，避免产生额外的倾覆力矩。这类结构在建模的时候，要注意过渡圆角的处理，不能为了建模省事直接做直角连接，

　　实际加工过程中直角位置也会自然形成工艺圆角，建模时保留合理的圆角参数，也能为后续的有限元受力分析提供更贴近实际的模型基础，避免应力计算结果出现过大偏差。另外，圆盘上的小孔深度要匹配所选紧固件的长度，不能出现孔深不足导致螺栓无法拧紧，或者通孔过大影响连接强度的问题，耳板的厚度也要根据实际承受的倾覆载荷计算确定，过薄会导致受载后耳板变形，过厚则会增加不必要的材料成本和整体重量。
