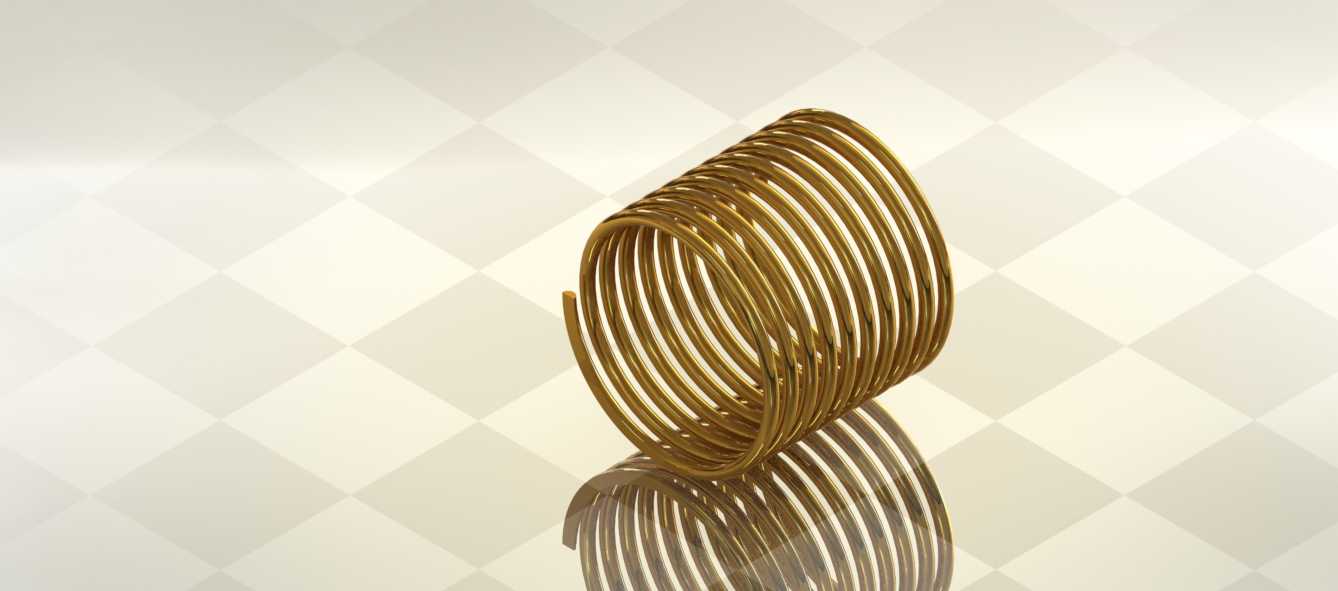

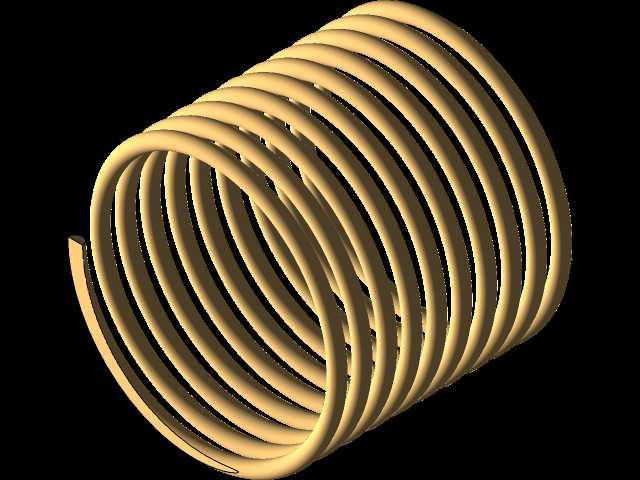

等节距圆柱螺旋压缩弹簧结构设计

　　这类等节距圆柱螺旋压缩弹簧是机械结构里最常用的弹性储能元件，日常选型和建模时最先要确认的是安装边界的约束条件，两端的并紧磨平段长度直接决定了弹簧安装后的初始预压行程，建模时不能只画有效圈数，必须把支撑圈的结构做准确，否则后续装配干涉检查会出现偏差。从实际应用场景看，这类弹簧覆盖的工况极广，小到精密仪器的触点复位、阀门的启闭复位，大到工程机械的缓冲减震、冲压设备的卸料复位，都能见到同结构的弹簧身影，不同工况下的选型差异主要集中在线径、中径、有效圈数三个核心参数上，线径决定了弹簧的刚度上限，中径和旋绕比直接影响弹簧的疲劳寿命，有效圈数则决定了相同载荷下的变形量。设计这类弹簧的时候，首先要匹配安装空间的径向和轴向尺寸，

　　径向要预留弹簧受压膨胀的间隙，避免工作时弹簧外圈和安装套筒内壁发生摩擦，轴向要考虑极限压缩状态下的并紧高度，不能让弹簧在最大工作载荷下出现并紧死区的情况，否则会导致弹簧应力超限出现永久变形。建模过程中要注意螺旋线的生成逻辑，两端的支撑圈需要做节距渐变过渡，从并紧状态的零节距平滑过渡到有效圈的恒定工作节距，不能出现节距突变的硬转折，否则后续做有限元应力分析时，转折位置会出现不符合实际的应力集中结果，和真实工况下的应力分布偏差过大。实际生产中这类弹簧的两端支撑圈通常会做磨平处理，磨平后的端面粗糙度和端面与弹簧轴线的垂直度，会直接影响弹簧安装后的受力均匀性，如果端面垂直度超差，弹簧受压时会出现偏载，局部圈与圈之间提前接触，

　　不仅会缩短弹簧的使用寿命，还会导致整个弹性机构的工作载荷出现非线性偏差，影响设备的运行精度。做三维建模的时候还要注意弹簧的旋向，当安装空间内存在嵌套弹簧的工况时，内外弹簧的旋向必须相反，避免工作时两个弹簧的圈体互相卡滞，单弹簧使用时旋向对性能没有本质影响，但要符合对应行业的装配习惯。从结构特性上看，等节距圆柱螺旋弹簧的载荷和变形量在有效工作行程内呈线性关系，这也是它被广泛应用的核心原因，相比变节距弹簧，它的刚度计算更简单，生产工艺更成熟，质量稳定性更容易控制，适合大批量标准化生产，建模时只要把线径、中径、有效圈数、支撑圈数、自由高度这几个核心参数做准，后续导出工程图时就能直接生成符合生产要求的图纸，不需要再做额外的结构调整。
