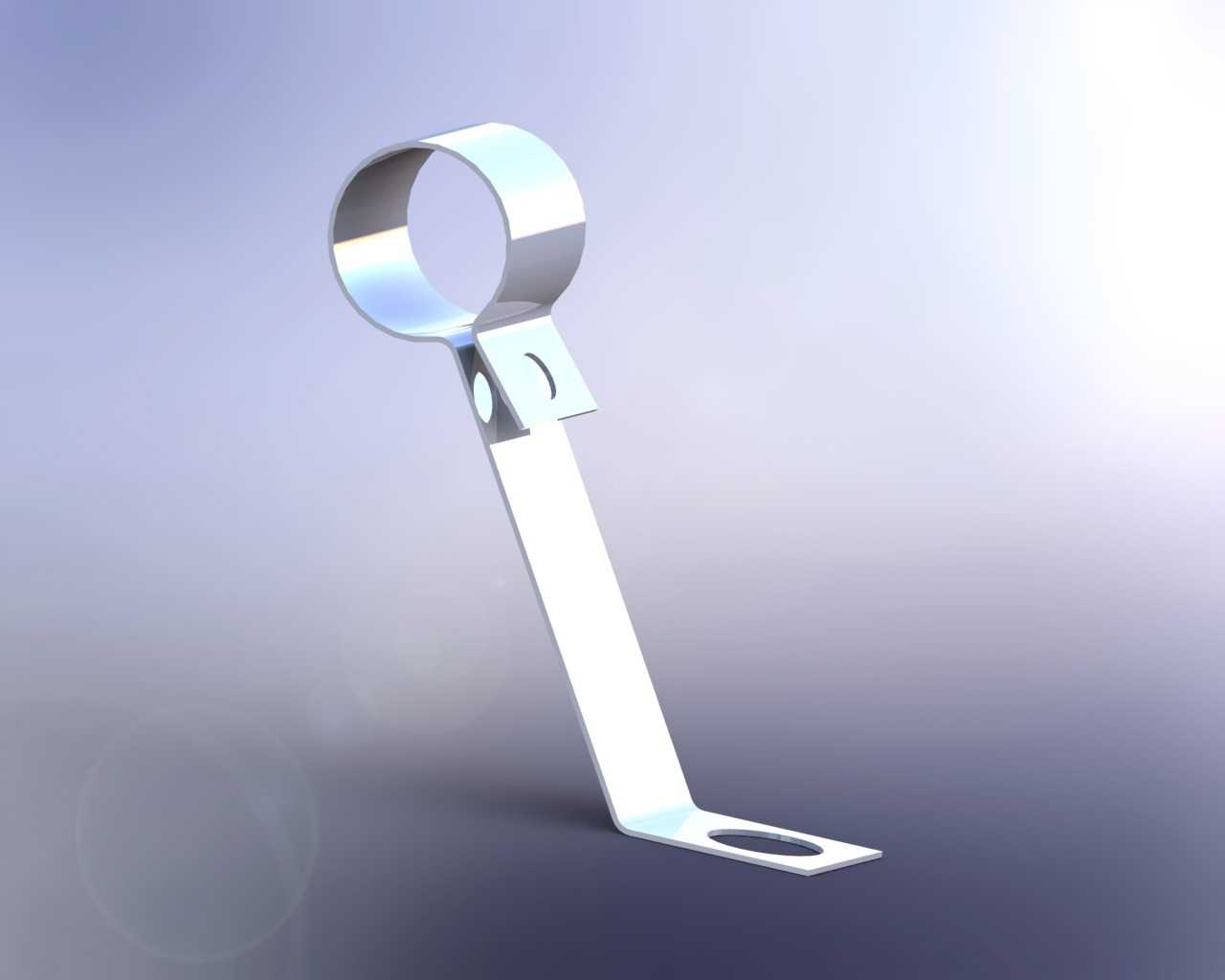

折弯式金属支撑传感固定支架结构

这类带抱箍结构的折弯支撑件，主要用于工业传感单元的近距离安装固定场景，常见于自动化生产线的工位检测、流体管路的参数监测、设备运行状态的传感布设环节，核心作用是为接触式或非接触式传感元件提供稳定的安装基准，避免设备运行过程中的振动、位移导致传感检测数据出现偏差。从结构设计逻辑来看，上端的环形抱箍段采用整圆开口式结构，适配圆柱状传感探头的外壁夹持，抱箍侧边预留的小尺寸定位缺口，可与传感探头外壳的定位凸点配合，防止探头装入后出现周向转动，保证检测方向始终对准被测点位；抱箍与下方支臂的连接位置做了局部压型加强，抵消支臂承重带来的应力集中，避免长期受力后连接位置出现断裂变形。支臂段采用单段斜向折弯设计，折弯角度经过匹配安装空间的反复校核，既可以让上端抱箍的安装位置避开周边管线、结构件的干涉区域，又能缩短支臂的悬空长度，提升整体结构的抗振性能，支臂表面做了平整化处理，无多余凸起结构，不会在安装过程中剐蹭周边线路或操作人员。下端的安装固定段为平直平板结构，预留的长圆形安装孔可适配一定范围内的安装孔位偏差，现场安装时无需重新配打孔位，直接通过螺栓即可将整个支撑件固定在设备基座、管路支架或设备壁面的预设安装点上，安装孔边缘做了去毛刺处理，避免螺栓紧固时出现应力割伤螺栓镀层的问题。整个构件采用薄金属板材冲压折弯成型，各折弯位置的圆角半径匹配板材厚度设置，避免折弯过程中出现板材开裂的问题，整体结构无多余拼接焊缝，一体成型的结构刚性更好，长期在设备振动环境下使用也不会出现连接松动的问题。在实际选型适配时，需要先确认上端抱箍的内径尺寸与待安装传感探头的外径匹配度，保证夹持后无松动旷量，同时要核对下端安装面到抱箍中心的垂直、水平距离，确保传感探头装入后，检测端面与被测物体的距离处于传感器的有效检测量程范围内，还要确认支臂的折弯角度不会与周边已安装的管线、结构件产生运动干涉，尤其是设备带有运动部件的场景下，要预留足够的安全间隙，避免设备运行时部件碰撞到支撑结构导致传感位置偏移。这类支撑结构相比传统的直角安装支架，斜向支臂的设计可以在有限的安装空间内调整传感探头的布设位置，不需要额外加装转接垫块就能实现探头位置的微调，适配更多紧凑安装空间的传感布设需求，结构本身无易损部件，安装完成后基本不需要后期维护，可长期保持稳定的支撑状态。
