带径向孔法兰端中空阶梯轴结构

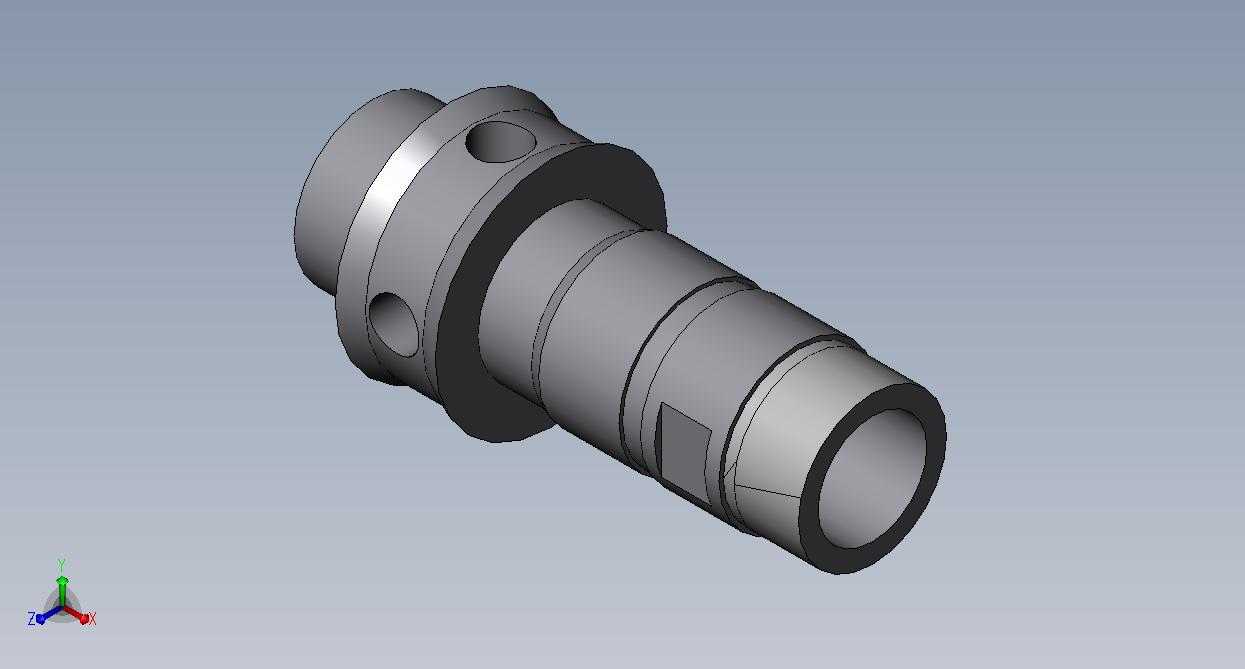

该轴类零件采用中空阶梯式结构设计，一端集成带径向通孔的连接法兰，另一端为逐级收窄的阶梯轴段，整体同轴度要求较高，适配需要穿设管线、输送介质或实现轻量化传动的设备场景。在流体输送设备中，中空内孔可作为介质流道，法兰端的径向孔可用于安装定位销或锁紧螺钉，实现与泵体、阀组的刚性连接，避免工作过程中轴体发生周向转动；在精密传动模组中，阶梯轴段可依次装配轴承、密封件、传动轮等部件，不同直径的轴肩可作为各装配件的轴向定位基准，省去额外的轴用挡圈或定位套，简化装配流程。设计阶段优先考虑了安装边界的适配性，法兰端外径大于相邻轴段直径，可在安装时形成轴向限位，贴合安装座端面后即可确定轴体的轴向安装位置，无需反复调整装配间隙；轴身开设的径向孔位置经过受力校核，避开了轴体承受最大弯曲应力的截面区域，避免开孔造成应力集中导致轴体疲劳断裂，孔口做了倒角处理，既方便销钉或螺钉的装入，也能消除锐边应力集中点。中空结构的设计在保证轴体扭转强度、弯曲刚度满足工况要求的前提下，大幅降低了零件自重，减少了设备高速运转时的转动惯量，降低驱动端的动力损耗，同时中空通道可用于穿设电缆、冷却管路，适配需要在轴端安装检测元件或通入冷却介质的特殊工况。各阶梯轴段的直径公差根据装配部件的配合需求设置，轴承安装位采用过渡配合保证装配同轴度，密封件安装位设置合适的表面粗糙度，避免密封件过早磨损，轴端的内孔边缘做了倒圆处理，防止穿设管线时割破管线外层防护层。这类轴件常应用于泵阀传动、精密机床主轴附件、自动化设备旋转模组等场景，安装时需先将法兰端与安装座贴合，通过径向孔装入紧固件完成周向固定，再依次将各配套零件沿轴段推入至对应轴肩位置，装配过程中需保证各配合面清洁无毛刺，避免装配后出现同轴度偏差导致运转抖动。
