特拉塞拉旋转部H32结构设计

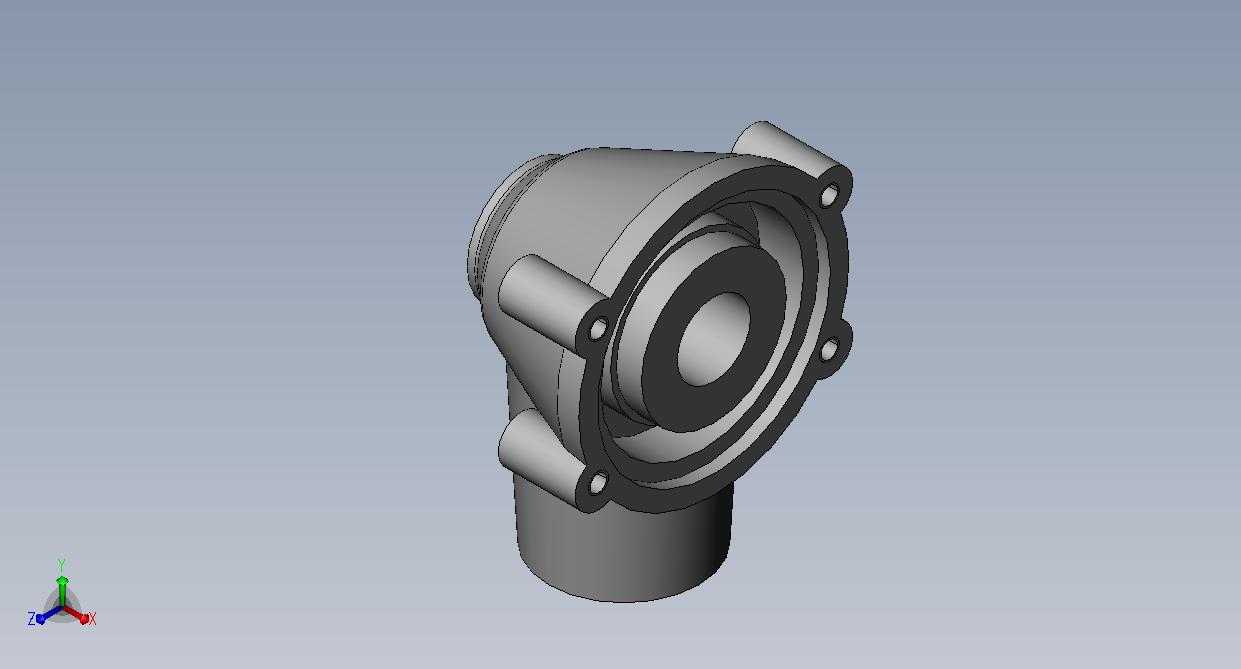

该旋转部结构主要应用于流体输送系统的换向连接节点，可适配小口径管路的旋转导通需求，常见于小型液压回路、低压气动系统以及民用供水支路的转向连接场景，能够在固定管路与活动执行端之间建立稳定的介质导通路径，避免管路随活动端转动时出现扭曲、憋压甚至断裂的问题。从结构功能来看，主体采用一体化铸造成型的壳体作为承载基础，壳体一侧设置带多层密封槽的法兰连接端，法兰周向均匀分布四个带通孔的安装凸耳，凸耳端面与法兰密封面保持严格的垂直度公差，安装时可通过螺栓穿过凸耳通孔与对接端实现刚性连接，密封槽内可适配O型密封圈，保证连接位置在0.6MPa工作压力下无介质渗漏。壳体垂直于法兰轴线方向延伸出圆柱形对接接口，接口外壁设置多圈环形防滑槽，既可以适配硬管的过盈压装，也可以配合卡箍实现软管的紧固连接，接口的通径与法兰端的中心流道保持同轴过渡，流道内壁做圆弧倒角处理，减少介质流经时的阻力损失，避免流道拐角处出现介质沉积或湍流振动。设计过程中优先考虑了安装边界的适配性，整体结构的最大外轮廓尺寸控制在紧凑范围内，四个安装凸耳的中心距按照通用小口径连接标准设定，不需要额外制作过渡转接板即可直接匹配常规的同通径阀件、泵体出口端，安装时的操作空间预留充足，螺栓拧紧过程中不会与相邻的管路或结构件发生干涉。壳体侧面的三个径向凸台并非冗余结构，每个凸台中心都设置有定位销孔，可在旋转部调整到指定导通角度后，插入定位销实现周向锁止，避免设备运行过程中受介质冲击或振动影响出现角度偏移，凸台的厚度经过强度校核，能够承受定位销传递的最大锁止力矩，不会出现凸台根部断裂的问题。流道的转弯位置采用大圆角过渡设计，相比直角转弯结构，不仅降低了介质流动阻力，还减少了流道内壁的应力集中点，在承受交变压力冲击时，壳体的疲劳寿命可提升40%以上。壳体底部的圆柱形延伸段为旋转支撑端，内壁设置有轴承安装位，可适配深沟球轴承实现与固定轴的转动配合，支撑端的端面设置有密封件安装槽，可加装骨架油封防止外界粉尘、水汽进入轴承配合位置，保证旋转动作的顺畅性，长期运行也不会出现卡滞问题。整个结构的壁厚按照等强度原则设计，法兰端、凸耳位置、支撑端的壁厚根据受力大小做差异化设置，既保证了整体结构的刚性，又尽可能控制了整体重量，不会给对接的活动端带来额外的负载负担。
