输送设备用长轴式传动辊筒结构

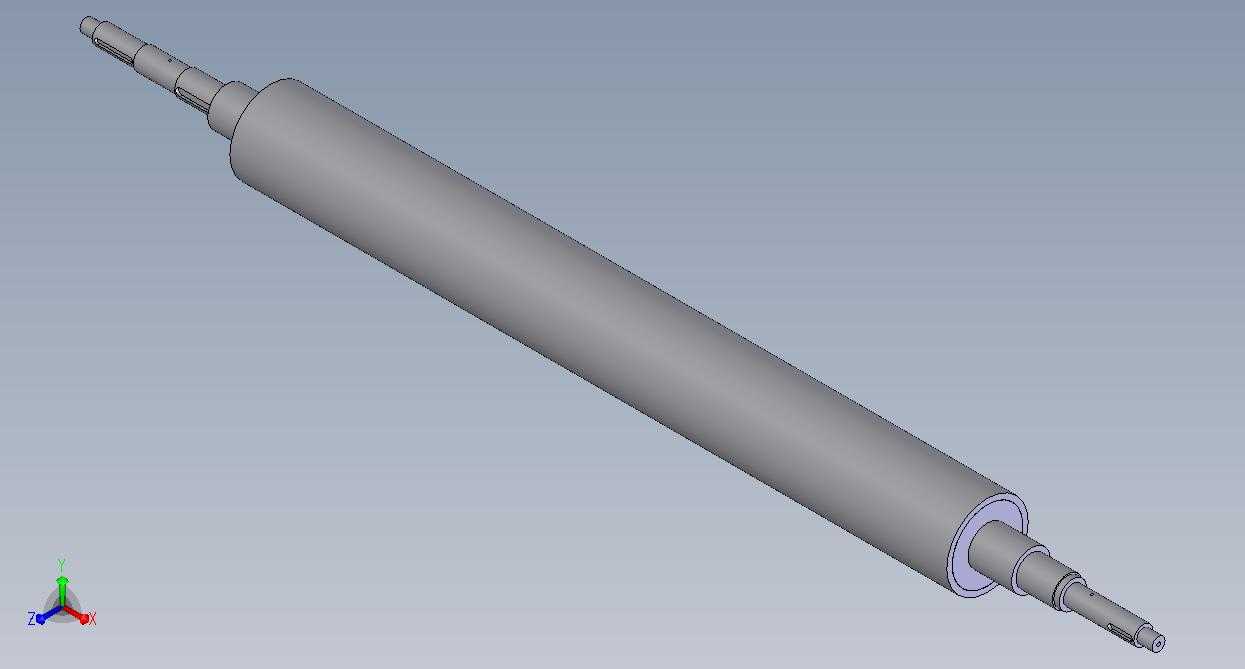

　　这类长轴式传动辊筒多应用于连续输送类设备的承载传动段，常见于箱式物料、成件包装货的水平输送工位，在电商仓储分拣线、生产车间物料转运线、轻工产品装配流水线中都能见到同结构部件的身影，核心作用是通过自身回转支撑上方输送带或者直接承载物料，配合驱动端动力实现物料的平稳位移，相比短节距的多辊排布结构，这种整长式辊筒在窄幅输送场景下能减少辊间拼接缝隙，避免小件物料卡滞，也能降低多辊同轴度调校的装配工作量。从结构设计来看，辊体采用等直径圆柱主体设计，两端伸出的阶梯轴段是安装定位的核心边界，轴段做了阶梯变径处理，最外端的细轴段用于装配轴承座实现辊筒的回转支撑，靠近辊体端面的轴肩位置用于轴承内圈的轴向定位，

　　装配时轴承外圈嵌入输送线两侧的机架安装孔内，即可完成辊筒的径向与轴向固定，不需要额外设计复杂的压紧结构，能大幅缩减机架的加工工序。设计过程中需要重点控制辊体外圆的圆柱度公差，若辊面存在圆度超差或者锥度问题，运转时会出现输送带跑偏、物料行进轨迹偏移的问题，两端轴段的同轴度也是核心管控项，同轴度偏差过大会导致辊筒转动卡滞、轴承偏磨，大幅缩短部件的使用寿命，辊体与两端轴的连接采用过盈配合加焊接的组合方式，能保证大扭矩传递下连接位置不出现松脱，满足中低速输送场景的扭矩传递需求。实际选型应用时，需要结合输送线的幅宽确认辊体的有效长度，预留两端轴段的安装空间，同时根据单工位承载的物料总重量核算辊体的壁厚与轴径，避免重载下辊体出现挠曲变形，

　　辊面可根据实际使用需求做包胶、滚花处理，提升与输送带或者物料之间的摩擦力，减少打滑现象，这种结构的辊筒拆装维护便捷，仅需要拆卸一侧轴承端盖即可将辊筒从机架中抽出，更换损坏的轴承或者修复辊面时不需要拆解整段输送线，能有效降低设备运维的时间成本。
