剖分式对开衬套结构三维设计

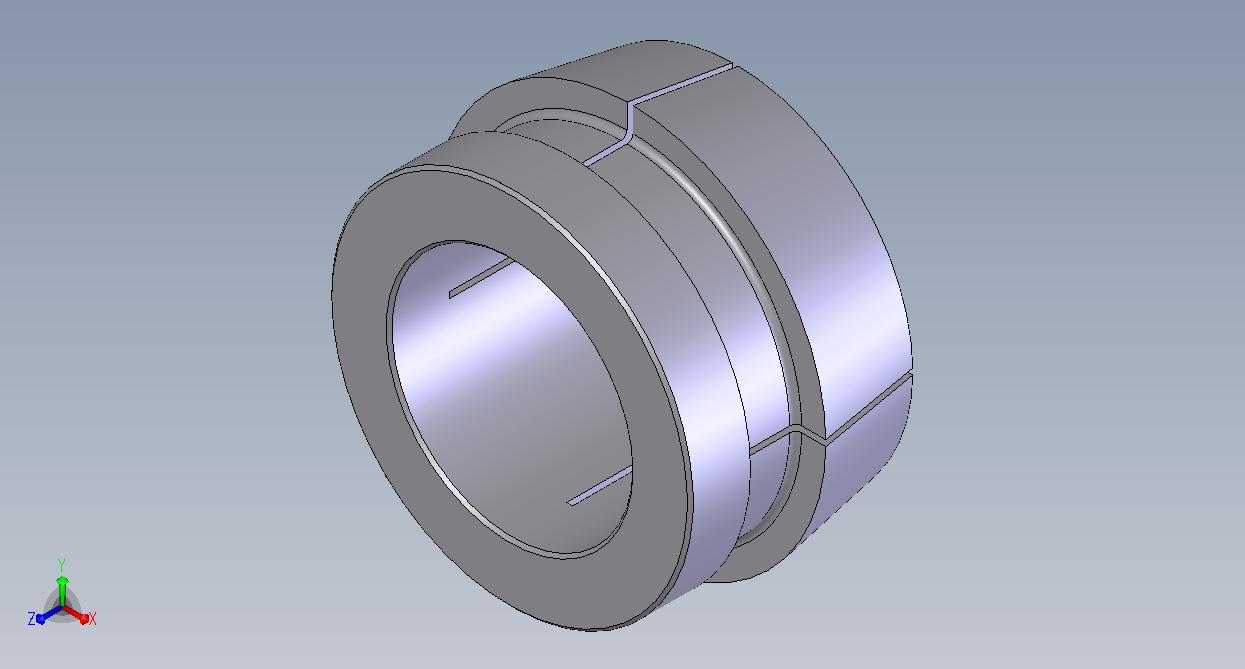

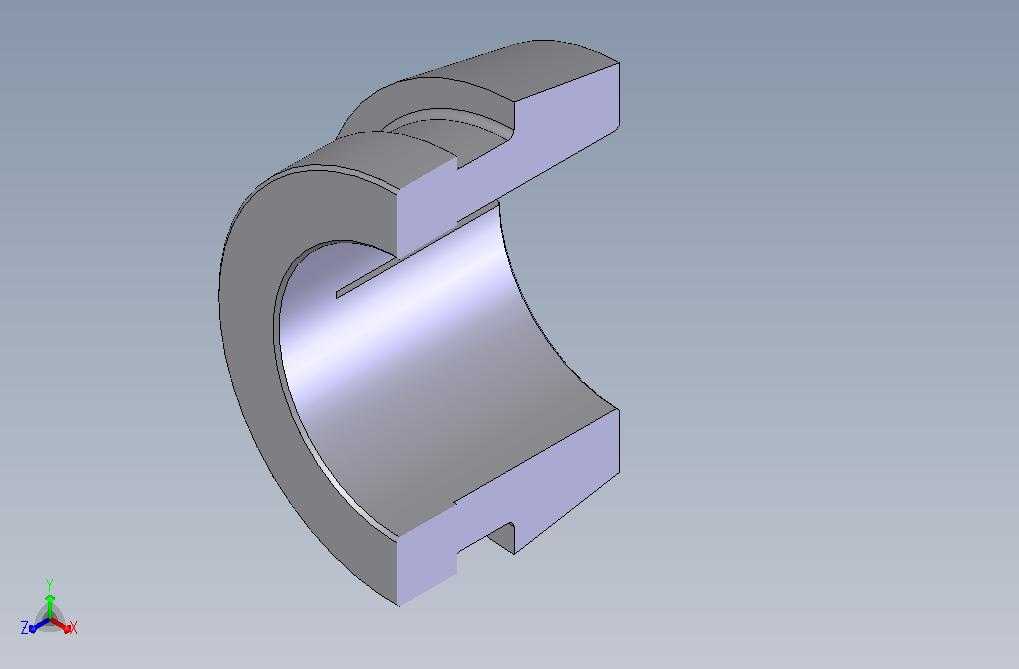

　　这款剖分式对开衬套主要应用在不便整体拆装的轴系支撑场景，比如大型输送辊道、重型减速机低速轴、矿山设备铰接点位的滑动支撑部位，日常运维中无需拆卸轴端的联轴器、链轮等传动件，就能直接完成衬套的更换作业，能大幅缩减设备停机维护的时长，降低现场检修的作业难度。从结构设计来看，产品采用轴向对半拆分的形式，两个半套的对接面做了定位止口设计，合套后能保证内孔与外圆的同轴度，避免安装后出现错边导致的轴颈刮蹭问题；衬套的外圆设计有环形定位凸台，安装时可以卡入轴承座的对应卡槽内，防止设备运行过程中衬套随轴发生周向转动，也能限制轴向窜动，保证支撑位置的稳定性。内孔表面做了微储油槽设计，槽道沿轴向呈浅弧形分布，不会破坏内孔的整体支撑面，同时能留存润滑脂，

　　在轴颈转动过程中形成均匀的油膜，降低滑动摩擦系数，减少衬套与轴颈的磨损量，延长部件的更换周期。从安装边界来看，衬套的外圆与轴承座孔采用过渡配合，安装时无需额外施加过大的压装力，两个半套扣合在轴颈上之后，通过轴承座端盖的压紧力即可实现固定，不需要额外设计连接螺栓固定衬套本身，简化了配套座体的加工工序。设计过程中重点校核了衬套的壁厚均匀性，整个圆周方向的壁厚偏差控制在极小范围内，避免局部壁厚过薄导致受压变形，同时对接面的合缝间隙做了严格控制，防止运行过程中润滑脂从合缝处过量泄漏，也避免硬质粉尘从合缝进入摩擦面造成磨粒磨损。这类衬套通常适配中等载荷、低速转动的铰接或支撑点位，相比整体式轴套，在老旧设备改造、

　　现场运维空间受限的场景下有极强的适配性，建模过程中还原了所有结构细节，包括定位凸台的倒角、储油槽的深度、对接止口的配合尺寸，能直接用于配套座体的适配设计、装配干涉校验，也可以作为同类剖分式支撑件的设计参考模板，帮助设计人员快速完成同类型部件的结构迭代，减少重复建模的工作量。
