对开式夹紧法兰环连接结构

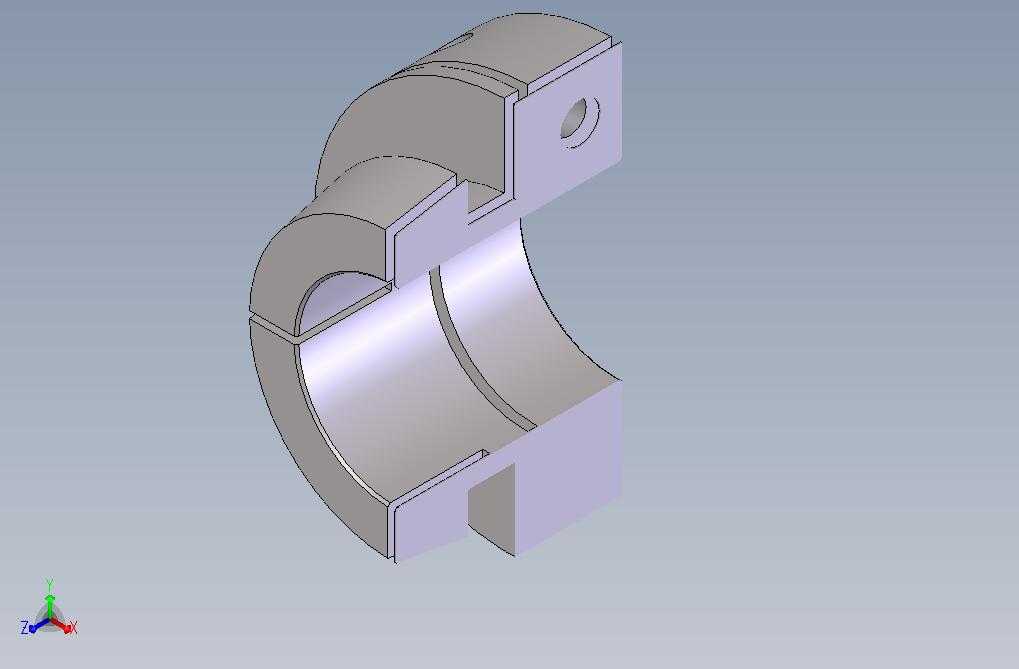

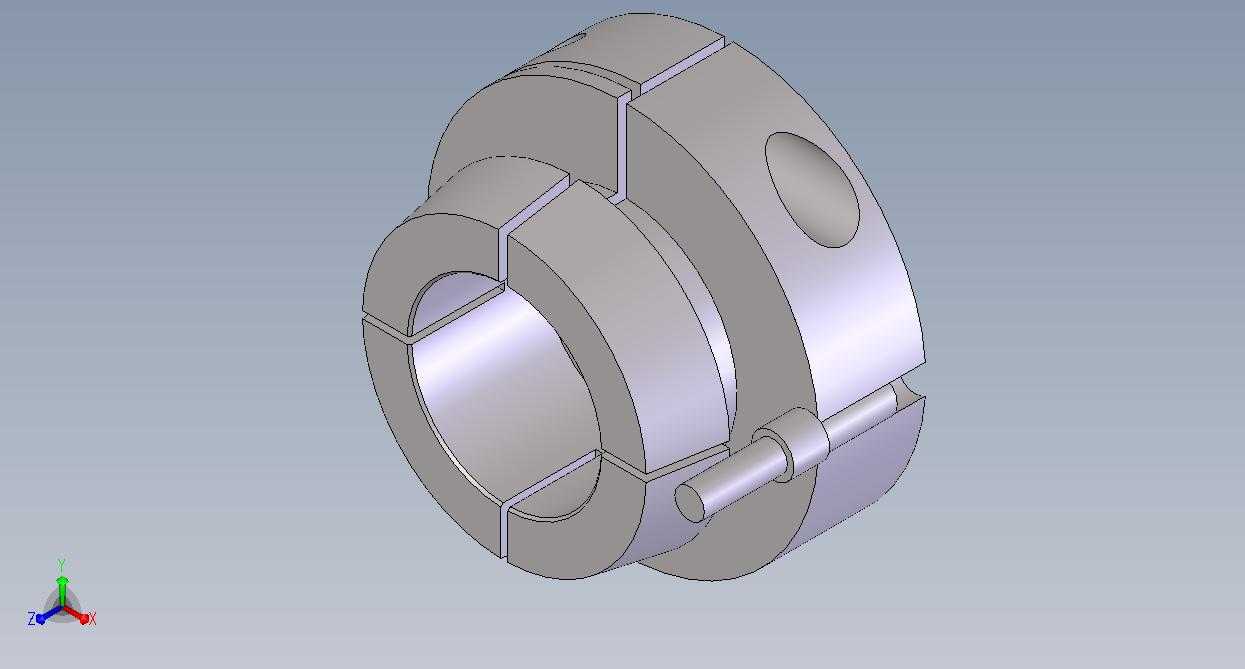

　　这款对开式法兰环结构，主要针对不便从管端套装法兰的管路改造、现场装配场景设计，在化工管路检修、流体输送管线加装、设备外接管路改造等工况中十分常用。区别于整体式法兰必须从管端穿入装配的限制，这种剖分对开的结构可以直接在管路指定位置环抱固定，无需拆解原有管路段，能大幅降低现场改造的施工量，尤其适合已投用管线的加装作业、空间受限位置的管路连接场景。从结构设计来看，该法兰环采用对称剖分的两半式结构，对接位置预留了定位止口，装配时两半结构可通过止口实现径向定位，避免装配错位影响连接精度；环体内侧与待连接圆管外壁贴合，其中一侧延伸出带安装孔的连接耳板，可通过螺栓实现两半结构的锁紧环抱，同时耳板上的通孔也可作为与相邻法兰、设备接口对接的安装位。

　　设计过程中重点考量了环抱夹紧后的受力均匀性，环体内壁的圆弧面与目标管径完全匹配，锁紧后可实现与管壁的紧密贴合，避免局部应力集中导致的管壁压损或连接松动。安装边界方面，该法兰环的径向尺寸需匹配对应管路的通径规格，轴向宽度根据连接承压等级设定，安装时无需在管壁焊接法兰座，仅需在管路对应位置做好表面清洁，将两半法兰环抱到位后锁紧对接螺栓，再通过耳板的安装孔与对接端完成连接即可。在实际使用中，这类法兰环常配套密封垫片使用，可实现中低压管路的密封连接，相比传统焊接法兰，其可拆卸性更强，后期维护调整位置时无需切割管路，能有效降低运维成本。结构建模时重点处理了剖分面的止口配合公差、耳板安装孔的位置度、环体内圆弧的同轴度，

　　确保两半结构拼合后内孔圆度符合装配要求，避免出现抱管偏心、连接面错位的问题。对于需要在现有管路上增设分支、加装检测元件、对接新增设备的场景，这种对开式法兰环无需改动原有管路布局，可快速实现接口拓展，在给排水管路、低压气动管路、小型液压回路的现场改造中应用广泛。
