折弯式带安装座金属冲压挂钩结构

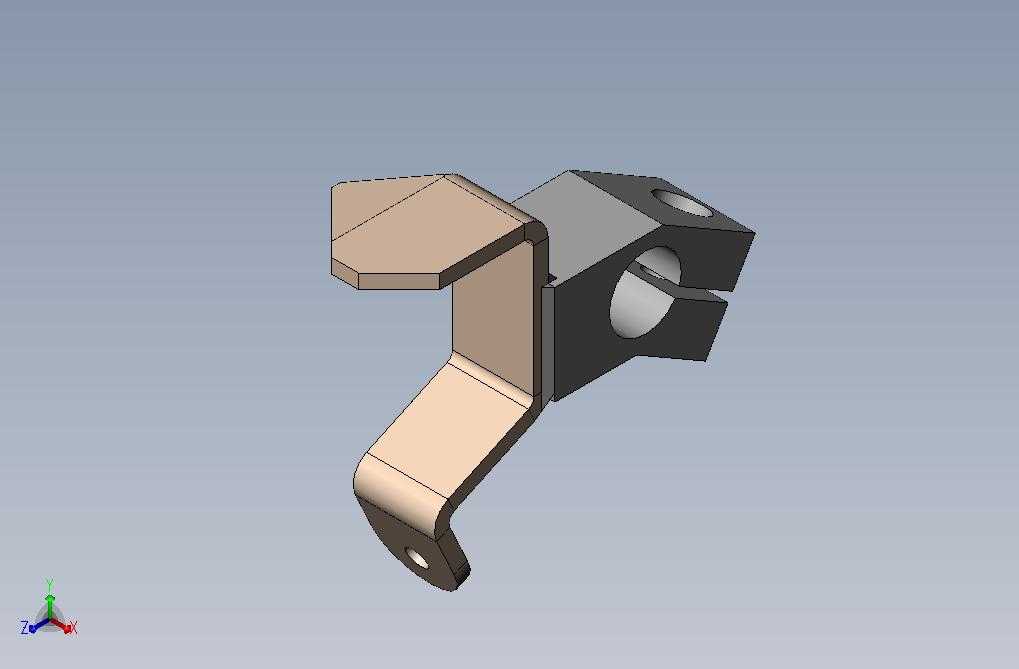

　　该构件属于设备配套的承载连接类五金件，日常多应用在工业设备舱门挂载、生产线旁工装工具挂装、小型机电设备附件固定这类场景，替代传统焊接式挂点，兼顾安装灵活性与结构强度。从结构设计来看，主体分为两个功能区段，一侧是带开口抱紧结构的安装基座，基座上预留两个同轴光孔，用于穿设紧固件完成基座在型材或设备壁面的固定，开口槽的设计允许基座在安装时微调抱紧间隙，适配一定公差范围内的圆柱安装轴或方形安装座，避免加工公差导致装配卡滞；另一侧是经多道折弯成型的钣金挂臂，挂臂从基座侧面延伸后先做直角弯折形成水平承托段，再向下做圆弧过渡弯折形成垂向挡边，末端开设一个小圆孔，可穿设防脱销或绑带避免挂载物件滑脱。设计阶段优先考虑了冲压工艺的成型可行性，

　　挂臂的折弯圆角均匹配常规冲压模具的R角参数，没有过小的锐角折弯，避免折弯处出现应力集中开裂的问题，基座部分采用机加工与钣金焊接结合的工艺，保证安装孔位的同轴度与基座本身的结构刚性，挂臂与基座的连接位置采用满焊处理，焊后做打磨平整，避免焊渣凸起影响挂载物件的贴合度。安装边界方面，基座的安装孔中心距适配常规20系列工业铝型材的槽距，也可直接固定在厚度3-8mm的钢板壁面，挂臂的水平伸出长度控制在常规手动工具的挂装需求范围内，垂向挡边高度足以阻挡直径50mm以内的杆件类工具滑落，整体外轮廓没有超出安装基座的投影宽度过多，不会在设备旁形成过大的外凸结构，避免人员通行时发生磕碰。实际使用中，这类挂座可根据挂载需求调整安装位置，

　　相比一体式焊接挂点，后期维护更换时无需破坏设备主体结构，仅需拆除紧固件即可完成替换，挂臂的折弯角度经过受力校核，在额定挂载重量下不会出现永久变形，末端的防脱孔可配合橡胶圈、开口销使用，适配震动较大的设备运行场景，避免挂载的工具或附件受震动影响从挂臂上脱落。
