带外齿槽内螺纹空心套筒结构设计

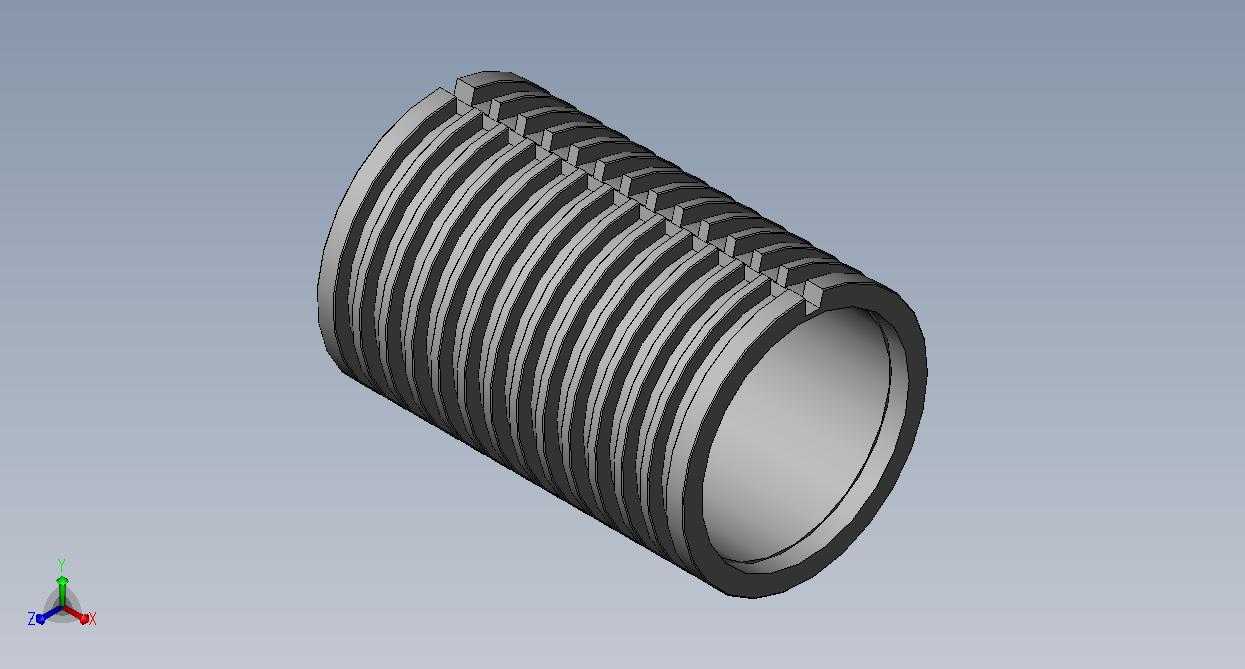

　　这类带外齿槽的内螺纹空心套筒，在流体管路连接、低压传动回路、小型执行机构的装配场景中十分常见，日常做结构选型时经常会碰到类似的需求。从结构本身来看，内孔通径的设计优先保证介质流通或者杆件穿设的空间，内壁加工的连续三角螺纹，能够和对应规格的外螺纹管件、活塞杆端实现可靠旋合，螺纹段的长度经过匹配计算，既保证足够的啮合扣数避免连接松脱，也不会因为过长造成加工浪费、装配时卡滞。外壁的等距环形齿槽并非装饰结构，一方面是为了装配时提供防滑的夹持位点，不管是用管钳还是专用扳手卡入齿槽，都能传递足够的拧紧扭矩，不会像光滑外壁那样容易打滑损伤表面；另一方面这些齿槽也可以作为轴向定位的卡位，和配套的止动环、卡簧配合，限制套筒在安装座内的轴向窜动，

　　在有轻微振动的工况下也能保持位置稳定。做三维建模的时候，首先要确定内孔的基准轴线，所有结构都围绕这条公共轴做回转特征生成，先拉伸出基础的空心筒体，再用螺旋扫描命令切出内壁的连续螺纹，注意螺纹收尾处要做退刀槽结构，避免实际加工时刀具撞刀，也能让螺纹连接件旋合到根部时贴合紧密。外壁的齿槽采用环形阵列的方式生成，每个齿的宽度、槽深都要保持一致，齿顶处做微小的圆角过渡，避免应力集中，尤其是在承受径向夹紧力的时候，尖锐的棱边很容易成为应力开裂的起始点。安装边界上，套筒的外径要和安装座的内孔保持合适的间隙配合，间隙量控制在0.02到0.05毫米之间，既方便装配时顺利推入，也不会因为间隙过大造成装配后同轴度偏差。两端的端面要和轴线保持垂直，

　　垂直度公差控制在0.03毫米以内，保证和对接零件贴合时没有缝隙，不会出现介质渗漏或者连接偏斜的问题。壁厚的选择要兼顾强度和轻量化，根据工作压力计算所需的最小壁厚，再预留1.5倍的安全余量，避免在压力冲击下出现筒体变形。这类零件常用在气动回路的管路对接、小型液压缸的端盖连接、输送管线的中间接头位置，相比实心的连接件，空心结构能大幅降低零件重量，同时内孔直接作为流道使用，减少了额外的管路转接，让整体结构更加紧凑。建模过程中还要注意各结构的工艺性，比如齿槽的槽底圆角要和加工刀具的R角匹配，螺纹的公差等级选中等配合精度，不需要过高的精度徒增加工成本，也不会因为精度太低造成配合过松或者过紧。
